Van bướm mặt bích tay gạt là gì? Hướng dẫn chọn đúng kỹ thuật

Van bướm mặt bích tay gạt là loại van bướm được lắp kẹp hoặc bắt bulong giữa hai mặt bích và vận hành bằng tay gạt, trong thực tế đây là thiết bị rất phổ biến trong hệ thống cấp nước, HVAC, PCCC và công nghiệp nhẹ nhờ thiết kế gọn, thao tác nhanh và chi phí hợp lý, việc lựa chọn đúng loại van giúp hệ thống hoạt động ổn định và dễ bảo trì.

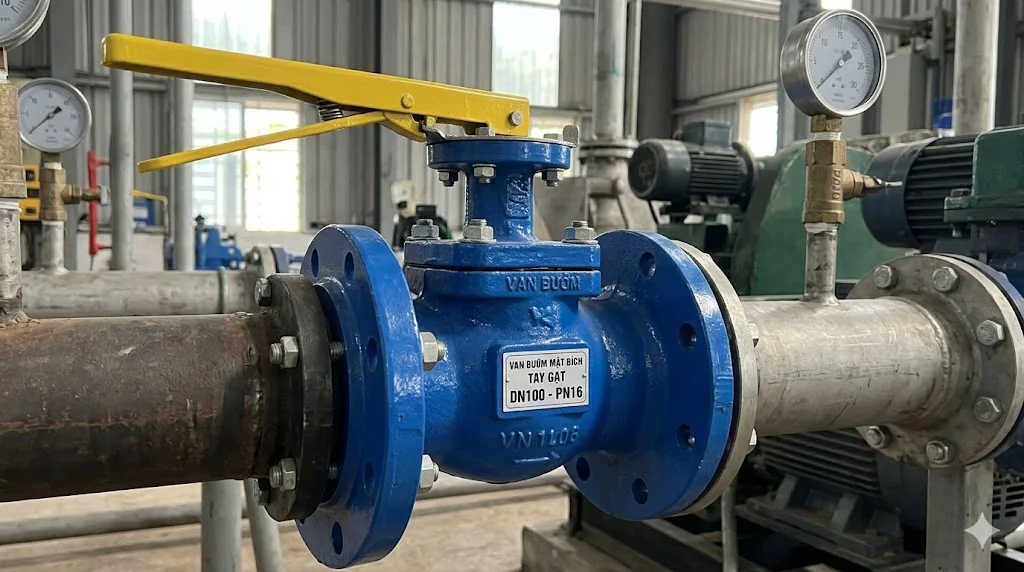

Khái niệm van mặt bích tay gạt và đặc điểm nổi bật

Van mặt bích tay gạt sử dụng một đĩa tròn xoay quanh trục để đóng hoặc mở dòng chảy, trong thực tế chỉ cần xoay tay gạt 90 độ là có thể chuyển van từ trạng thái mở hoàn toàn sang đóng hoàn toàn, đặc điểm nổi bật là cấu tạo nhỏ gọn, trọng lượng nhẹ và thời gian thao tác rất nhanh, ngoài ra thiết kế lắp giữa hai mặt bích giúp dễ dàng tháo lắp và thay thế khi cần thiết.

Van mặt bích tay gạt và ứng dụng thực tế

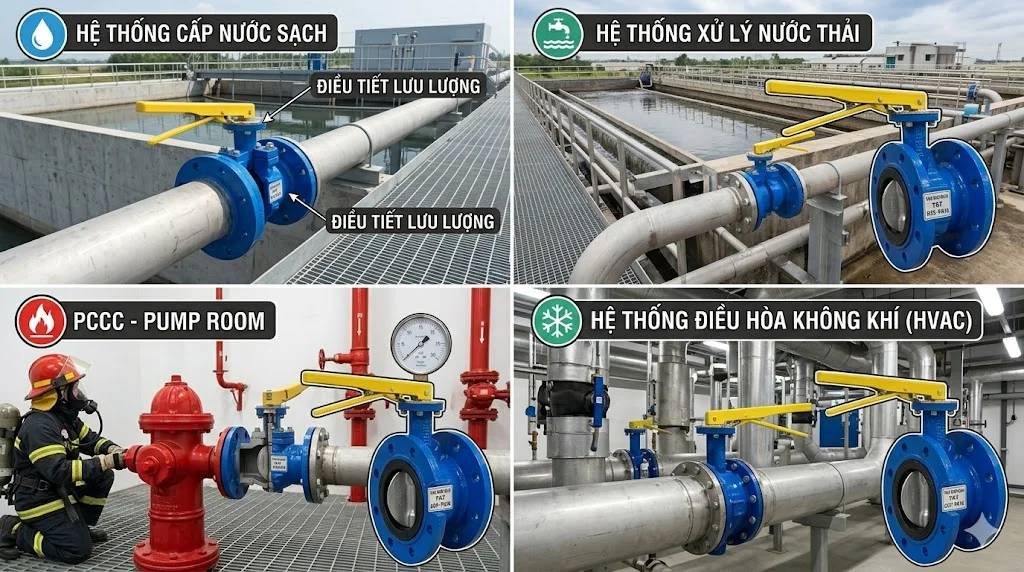

Van được sử dụng rộng rãi trong hệ thống cấp nước, hệ thống điều hòa không khí, hệ thống PCCC, xử lý nước và các dây chuyền công nghiệp, trong thực tế loại tay gạt phù hợp nhất với kích thước nhỏ và trung bình như DN50 đến DN200, ví dụ van thường được lắp trên đường ống cấp nước của tòa nhà để cô lập từng khu vực khi bảo trì, nhờ thao tác nhanh và trực quan, người vận hành có thể đóng mở van chỉ trong vài giây.

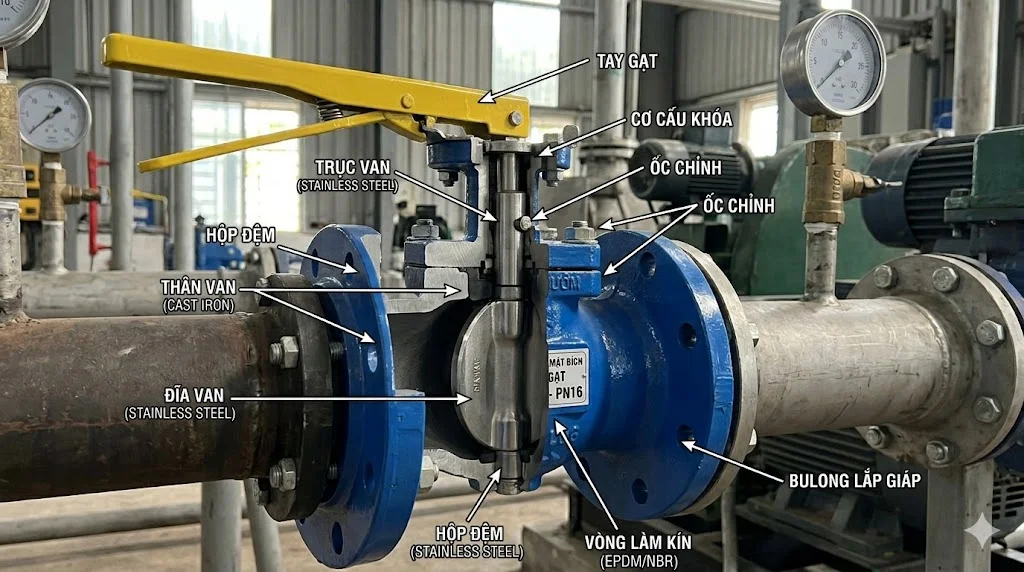

Cấu tạo van mặt bích tay gạt

Các bộ phận chính của van

Cấu tạo của van gồm thân van, đĩa van, trục van, gioăng làm kín và bộ phận tay gạt, trong thực tế thân van thường được làm từ gang, gang cầu hoặc inox, đĩa van có thể là gang mạ, inox hoặc nhôm đồng, gioăng EPDM, NBR hoặc PTFE đảm bảo độ kín và chống rò rỉ, còn tay gạt tích hợp cơ cấu khóa nhiều vị trí giúp cố định góc mở của van, tất cả các bộ phận này phối hợp để đảm bảo van vận hành ổn định và bền lâu.

Nguyên lý hoạt động của van

Khi người vận hành gạt tay cầm, trục van sẽ quay và kéo theo đĩa van xoay trong thân van, trong thực tế khi đĩa song song với dòng chảy thì van mở hoàn toàn, còn khi đĩa vuông góc với dòng chảy thì van đóng kín, cơ chế này giúp thao tác nhanh, lực vận hành nhẹ và phù hợp với nhiều hệ thống cần đóng mở thường xuyên.

Phân loại van mặt bích tay gạt

Van bướm gang tay gạt

Van bướm gang là lựa chọn phổ biến nhất cho hệ thống nước sạch, HVAC và PCCC, trong thực tế loại van này có chi phí hợp lý, độ bền cao và đáp ứng tốt các điều kiện vận hành thông thường.

Van bướm inox tay gạt

Van bướm inox phù hợp với môi trường ăn mòn, thực phẩm và hóa chất nhẹ, trong thực tế vật liệu inox giúp tăng khả năng chống gỉ và đáp ứng yêu cầu vệ sinh cao hơn so với thân gang.

Thông số kỹ thuật van mặt bích tay gạt

Kích thước và áp suất làm việc

Van có nhiều kích thước từ DN50 đến DN300 hoặc lớn hơn, trong thực tế loại tay gạt thường được ưu tiên cho các kích thước vừa và nhỏ để đảm bảo thao tác nhẹ, áp suất làm việc phổ biến là PN10 hoặc PN16.

Tiêu chuẩn kết nối và vật liệu gioăng

Van tương thích với các tiêu chuẩn mặt bích như JIS, DIN và ANSI, trong thực tế cần chọn đúng tiêu chuẩn để lắp đặt chính xác, đồng thời lựa chọn gioăng EPDM, NBR hoặc PTFE phù hợp với nhiệt độ và môi trường sử dụng.

Cách chọn van mặt bích tay gạt đúng kỹ thuật

Lựa chọn theo môi trường sử dụng

Nếu dùng cho nước sạch và HVAC, van gang với gioăng EPDM là lựa chọn phổ biến và kinh tế, trong thực tế môi trường dầu hoặc hóa chất nhẹ nên chọn gioăng NBR hoặc PTFE, còn môi trường ăn mòn nên ưu tiên thân và đĩa inox.

Tiêu chí kỹ thuật cần quan tâm

Cần kiểm tra kích thước DN, cấp áp suất, tiêu chuẩn mặt bích, vật liệu thân van, vật liệu gioăng và chất lượng cơ cấu tay gạt, trong thực tế sản phẩm chất lượng cao sẽ thao tác nhẹ, độ kín tốt và ít phát sinh sự cố hơn trong quá trình sử dụng.

FAQ về van bướm mặt bích tay gạt

Van bướm mặt bích tay gạt dùng để làm gì?

Thiết bị dùng để đóng mở hoặc điều tiết dòng chảy trong hệ thống đường ống. Trong thực tế van được sử dụng phổ biến trong cấp nước, HVAC và PCCC. Thao tác bằng tay gạt giúp vận hành nhanh và thuận tiện.

Van bướm tay gạt phù hợp với kích thước nào?

Thông thường phù hợp nhất với các kích thước nhỏ và trung bình như DN50 đến DN200. Trong thực tế nếu kích thước quá lớn, lực vận hành sẽ tăng đáng kể. Khi đó nên cân nhắc tay quay hoặc bộ truyền động.

Van bướm mặt bích và wafer khác nhau thế nào?

Van wafer được kẹp giữa hai mặt bích, còn một số loại lug hoặc mặt bích có các lỗ ren hoặc tai bắt bulong chắc chắn hơn. Trong thực tế người dùng thường gọi chung là van bướm mặt bích khi lắp giữa hai mặt bích đường ống. Cần kiểm tra kiểu thân van trước khi đặt hàng.

Van bướm tay gạt có điều tiết lưu lượng được không?

Có thể điều tiết ở mức tương đối. Trong thực tế van thường được dùng chủ yếu cho đóng mở nhanh. Nếu cần điều tiết chính xác và liên tục, nên chọn loại van chuyên dụng hơn.

Nên chọn van mặt bích tay gạt như thế nào?

Nên chọn dựa trên kích thước, áp suất, tiêu chuẩn kết nối và môi trường sử dụng. Trong thực tế việc xác định đúng thông số sẽ giúp van hoạt động ổn định và bền lâu. Ngoài ra nên ưu tiên các thương hiệu uy tín để đảm bảo chất lượng.

Kết luận

Van bướm mặt bích tay gạt là giải pháp hiệu quả cho nhiều hệ thống cấp nước và công nghiệp nhờ thiết kế gọn nhẹ, thao tác nhanh và chi phí hợp lý, việc lựa chọn đúng vật liệu và thông số kỹ thuật sẽ giúp đảm bảo độ kín, độ bền và hiệu suất lâu dài khi sử dụng van bướm mặt bích tay gạt.
