Van bướm là gì?

Van bướm là một trong những loại van công nghiệp phổ biến nhất hiện nay, được sử dụng rộng rãi để kiểm soát dòng chảy của chất lỏng và khí trong hệ thống đường ống. Nhờ thiết kế đơn giản, vận hành linh hoạt và chi phí hợp lý, van bướm trở thành lựa chọn tối ưu trong nhiều lĩnh vực như dầu khí, hóa chất, xử lý nước và HVAC. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và cách lựa chọn đúng loại van sẽ giúp hệ thống vận hành ổn định và bền bỉ hơn.

Giới thiệu về van bướm

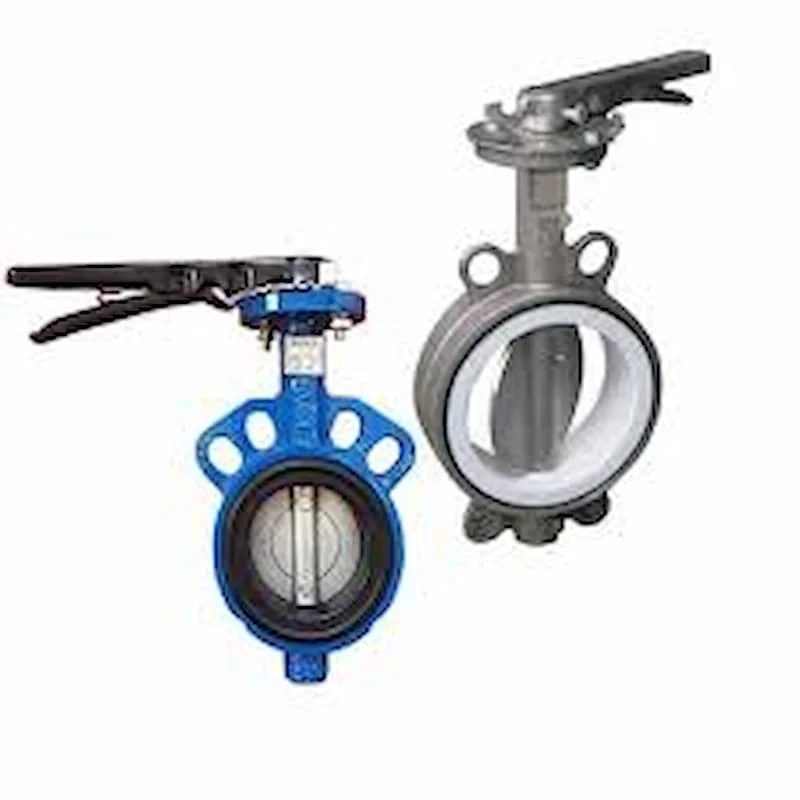

Van bướm là loại van có đĩa tròn đặt giữa thân van, xoay quanh trục để điều chỉnh lưu lượng dòng chảy. Khi đĩa xoay song song với dòng chảy, van ở trạng thái mở hoàn toàn; khi xoay vuông góc 90 độ, van đóng hoàn toàn.

Thiết kế nhỏ gọn và cơ chế vận hành đơn giản giúp van bướm dễ lắp đặt, bảo trì và thay thế.

Cơ chế hoạt động của van bướm

Chuyển động quay một phần tư van bướm

Van bướm hoạt động dựa trên cơ chế quay 90 độ, còn gọi là chuyển động quay một phần tư. Khi tay gạt hoặc bộ truyền động xoay trục van, đĩa sẽ xoay theo để mở hoặc đóng dòng chảy.

Cơ chế này cho phép đóng mở nhanh, giảm thời gian vận hành và tiết kiệm công sức.

Ứng dụng cơ chế trong thực tế

Nhờ chuyển động đơn giản, van bướm có thể tích hợp với bộ điều khiển điện hoặc khí nén, phù hợp cho hệ thống tự động hóa.

Phân loại và cấu trúc van bướm

Phân loại theo thiết kế

Một số loại phổ biến gồm:

• Van bướm wafer
• Van bướm lug
• Van bướm lệch tâm đơn, kép hoặc ba

Mỗi loại phù hợp với điều kiện áp suất và yêu cầu kỹ thuật khác nhau.

Cấu trúc cơ bản

Cấu tạo gồm thân van, đĩa van, trục van và bộ truyền động. Vật liệu có thể là gang, thép carbon, inox hoặc nhựa tùy môi trường sử dụng.

Ưu điểm và nhược điểm

Ưu điểm

• Thiết kế gọn nhẹ
• Giá thành hợp lý
• Đóng mở nhanh
• Dễ bảo trì
• Phù hợp đường ống kích thước lớn

Nhược điểm

• Không tối ưu cho điều tiết chính xác
• Đĩa nằm trong dòng chảy nên có thể gây sụt áp nhẹ
• Gioăng có thể mòn trong môi trường khắc nghiệt

Ứng dụng trong công nghiệp

Van bướm được sử dụng trong:

• Ngành dầu khí
• Nhà máy hóa chất
• Hệ thống xử lý nước
• Hệ thống HVAC
• Phòng cháy chữa cháy

Khả năng đóng mở nhanh và chịu áp lực tốt khiến loại van này phù hợp cho lưu lượng lớn.

Cách chọn và bảo trì

Tiêu chí lựa chọn

Cần xem xét:

• Áp suất làm việc
• Nhiệt độ môi trường
• Loại lưu chất
• Tiêu chuẩn kết nối

Lựa chọn đúng vật liệu và cấp áp lực sẽ giúp hệ thống hoạt động an toàn.

Bảo trì định kỳ

Nên kiểm tra gioăng, trục và đĩa van định kỳ. Làm sạch và bôi trơn các bộ phận chuyển động giúp kéo dài tuổi thọ thiết bị.

Kết luận

Van bướm là giải pháp kiểm soát dòng chảy hiệu quả, kinh tế và linh hoạt trong nhiều hệ thống công nghiệp. Việc lựa chọn đúng loại và thực hiện bảo trì định kỳ sẽ đảm bảo hiệu suất vận hành lâu dài và an toàn. Để tối ưu hệ thống đường ống, cần hiểu rõ đặc tính của van bướm.
