Van bướm DN300 là gì? Cấu tạo, ứng dụng và cách chọn

Van bướm DN300 là loại van dùng để đóng mở hoặc điều tiết dòng chảy trong hệ thống đường ống có kích thước danh nghĩa DN300, tương đương khoảng 12 inch. Đây là loại van được sử dụng phổ biến trong hệ thống cấp nước, xử lý nước thải, phòng cháy chữa cháy và công nghiệp nhờ thiết kế gọn, vận hành nhanh và khả năng chịu lưu lượng lớn. Van hoạt động bằng cách xoay đĩa van quanh trục để kiểm soát dòng lưu chất đi qua. Vì vậy, van bướm DN300 là thiết bị quan trọng trong nhiều hệ thống đường ống công suất lớn hiện nay.

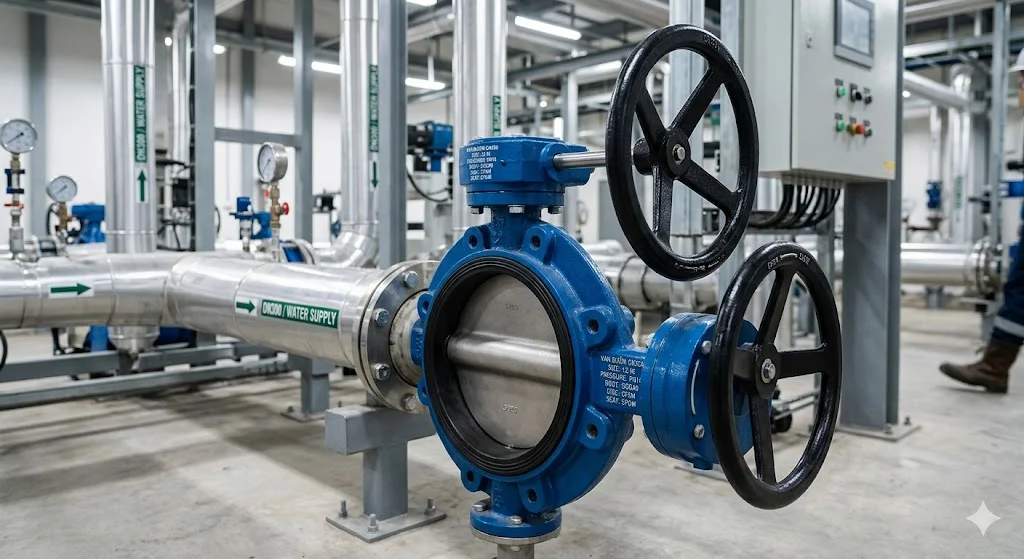

Van bướm DN 300 là gì và đặc điểm nổi bật

Khái niệm van bướm DN 300 trong hệ thống đường ống thực tế

Van bướm DN 300 là loại van có đường kính danh nghĩa 300 mm được thiết kế để kiểm soát dòng chảy trong các hệ thống có lưu lượng lớn. Trong thực tế, van sử dụng đĩa van dạng cánh bướm xoay quanh trục để mở hoặc đóng dòng lưu chất. Khi đĩa van song song với dòng chảy, lưu chất đi qua gần như tự do, còn khi đĩa vuông góc với dòng chảy, van sẽ đóng kín. Ngoài ra, van bướm DN 300 thường được lắp đặt trong hệ thống cấp nước, hệ thống HVAC và nhiều ứng dụng công nghiệp khác. Vì vậy, đây là loại van rất phổ biến trong các hệ thống quy mô lớn.

Đặc điểm nổi bật của van bướm DN 300 trong sử dụng thực tế

Van bướm DN 300 có nhiều ưu điểm như thiết kế nhỏ gọn, trọng lượng nhẹ và thao tác đóng mở nhanh hơn nhiều loại van khác cùng kích thước. Trong thực tế, loại van này giúp tiết kiệm không gian lắp đặt và giảm tải trọng cho hệ thống đường ống. Ngoài ra, van có thể được điều khiển bằng tay quay, tay gạt, hộp số hoặc bộ điều khiển điện và khí nén tùy theo yêu cầu vận hành. Khả năng điều tiết lưu lượng cũng là một ưu điểm đáng chú ý của van bướm. Tuy nhiên, khi mở hoàn toàn, đĩa van vẫn nằm trong dòng chảy nên có thể gây tổn thất áp suất nhất định. Vì vậy, cần lựa chọn đúng loại van phù hợp với hệ thống.

Cấu tạo và nguyên lý hoạt động của van bướm DN300

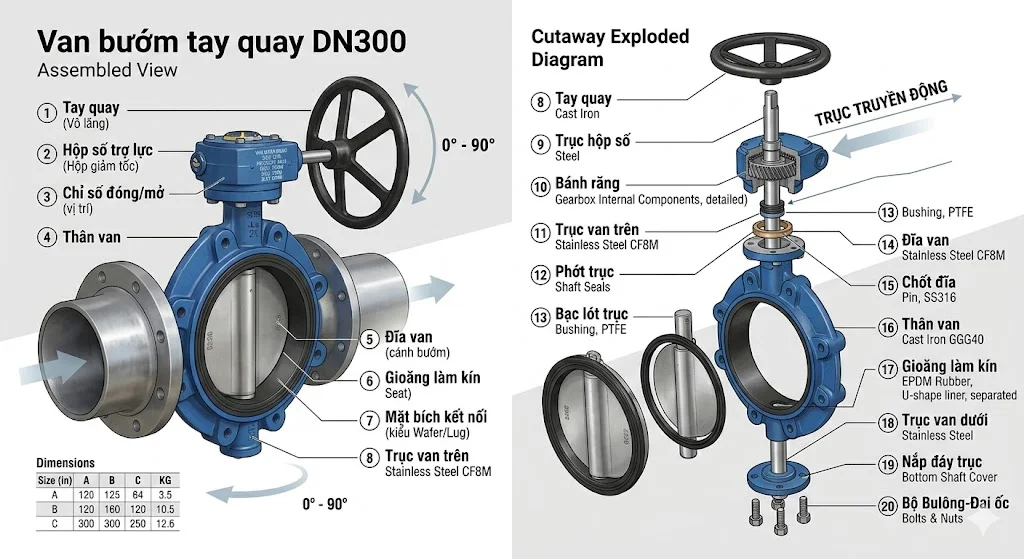

Cấu tạo chi tiết của van bướm DN 300 trong thực tế

Van bướm DN 300 gồm các bộ phận chính như thân van, đĩa van, trục van, gioăng làm kín và bộ phận điều khiển. Trong thực tế, thân van thường được chế tạo từ gang, thép hoặc inox nhằm đảm bảo khả năng chịu áp lực và chống ăn mòn. Đĩa van là bộ phận trực tiếp tiếp xúc với lưu chất và thực hiện chức năng đóng mở dòng chảy. Ngoài ra, gioăng cao su hoặc PTFE giúp tăng độ kín và hạn chế rò rỉ trong quá trình vận hành. Bộ điều khiển có thể là tay quay, hộp số hoặc bộ truyền động tự động tùy theo yêu cầu sử dụng. Vì vậy, cấu tạo của van bướm DN 300 giúp thiết bị hoạt động linh hoạt và hiệu quả trong nhiều điều kiện khác nhau.

Nguyên lý hoạt động của van bướm DN 300 trong hệ thống

Nguyên lý hoạt động của van bướm DN 300 dựa trên chuyển động xoay của đĩa van quanh trục trung tâm. Khi xoay tay điều khiển hoặc kích hoạt bộ truyền động, đĩa van sẽ xoay để thay đổi diện tích dòng chảy đi qua van. Trong thực tế, chỉ cần xoay khoảng 90 độ là van có thể chuyển từ trạng thái mở hoàn toàn sang đóng hoàn toàn. Điều này giúp van phản hồi nhanh và dễ vận hành hơn nhiều loại van khác. Ngoài ra, van bướm còn có thể sử dụng để điều tiết lưu lượng ở nhiều mức độ khác nhau. Vì vậy, đây là loại van rất linh hoạt trong hệ thống công nghiệp hiện đại.

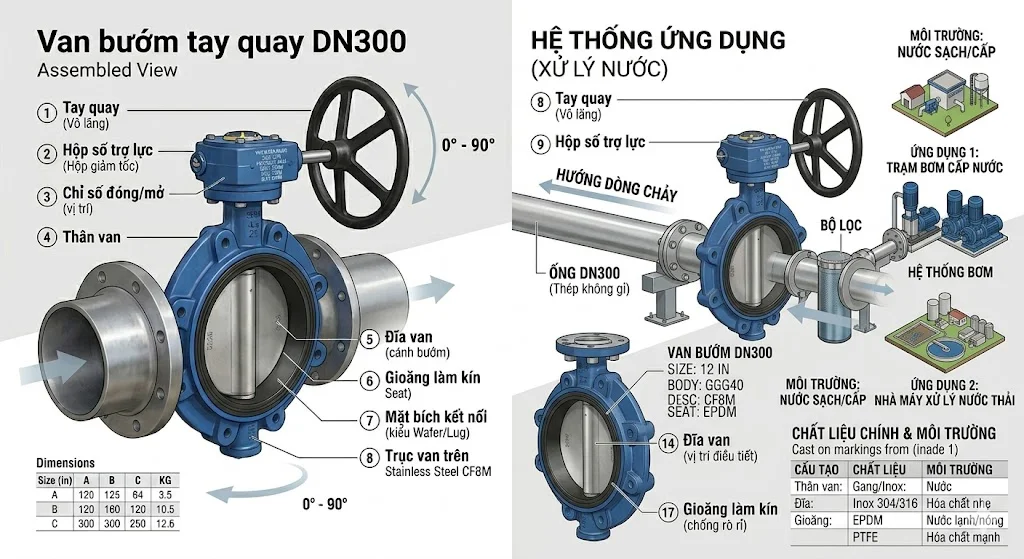

Các loại van bướm DN 300 phổ biến hiện nay

Van bướm tay quay DN 300 trong hệ thống cấp nước

Van bướm tay quay DN 300 là loại sử dụng vô lăng hoặc hộp số để điều khiển bằng tay. Trong thực tế, loại van này thường được lắp trong hệ thống cấp nước và xử lý nước thải nhờ khả năng vận hành đơn giản và chi phí hợp lý. Hộp số giúp người vận hành dễ dàng đóng mở van kích thước lớn mà không tốn nhiều lực. Ngoài ra, thiết kế chắc chắn giúp van hoạt động ổn định trong thời gian dài. Vì vậy, van bướm tay quay DN 300 là lựa chọn phổ biến trong nhiều công trình kỹ thuật.

Van bướm điều khiển điện và khí nén DN300

Van bướm điều khiển điện hoặc khí nén DN 300 được sử dụng trong các hệ thống tự động hóa yêu cầu khả năng vận hành từ xa. Trong thực tế, bộ truyền động điện hoặc khí nén giúp đóng mở van nhanh chóng và chính xác mà không cần thao tác thủ công. Loại van này thường được sử dụng trong nhà máy, hệ thống HVAC và dây chuyền sản xuất công nghiệp. Ngoài ra, khả năng tích hợp với hệ thống điều khiển trung tâm giúp tăng hiệu quả vận hành. Vì vậy, đây là giải pháp hiện đại cho các hệ thống công nghiệp lớn.

Ứng dụng của van bướm DN 300 trong thực tế

Ứng dụng trong hệ thống cấp nước và xử lý nước

Van bướm DN 300 được sử dụng rộng rãi trong hệ thống cấp nước sạch, xử lý nước thải và hệ thống bơm công suất lớn. Trong thực tế, van giúp kiểm soát lưu lượng nước hiệu quả và giảm chi phí vận hành nhờ thiết kế gọn nhẹ. Ngoài ra, khả năng đóng mở nhanh giúp xử lý sự cố hoặc bảo trì hệ thống thuận tiện hơn. Vì vậy, đây là loại van rất phổ biến trong ngành cấp thoát nước hiện nay.

Ứng dụng trong công nghiệp và hệ thống HVAC

Trong công nghiệp, van bướm DN 300 được sử dụng trong hệ thống hơi, khí, dầu và hệ thống HVAC công suất lớn. Trong thực tế, thiết bị này giúp kiểm soát lưu lượng và áp suất ổn định trong quá trình vận hành. Ngoài ra, khả năng tích hợp điều khiển tự động giúp tăng hiệu quả và độ an toàn cho hệ thống. Vì vậy, van bướm DN 300 là lựa chọn phù hợp cho nhiều lĩnh vực kỹ thuật hiện đại.

Cách chọn van bướm DN 300 đúng kỹ thuật

Chọn theo vật liệu và môi trường sử dụng

Việc lựa chọn vật liệu phù hợp giúp tăng độ bền và hiệu quả sử dụng của van bướm DN300. Trong thực tế, van gang phù hợp với hệ thống nước thông thường, trong khi van inox phù hợp với môi trường hóa chất hoặc độ ăn mòn cao. Ngoài ra, cần xem xét nhiệt độ và áp suất làm việc để chọn đúng loại vật liệu phù hợp. Nếu chọn sai, van có thể nhanh hỏng hoặc giảm khả năng làm kín. Vì vậy, cần xác định rõ điều kiện vận hành trước khi lựa chọn.

Chọn theo kiểu điều khiển và nhu cầu vận hành

Van bướm DN 300 có nhiều kiểu điều khiển như tay quay, điện hoặc khí nén. Trong thực tế, hệ thống đơn giản thường sử dụng van tay quay để tiết kiệm chi phí, trong khi hệ thống tự động hóa ưu tiên van điều khiển điện hoặc khí nén. Ngoài ra, cần xem xét tần suất đóng mở và yêu cầu điều khiển từ xa để chọn loại phù hợp. Vì vậy, việc xác định nhu cầu sử dụng là rất quan trọng.

Chọn theo tiêu chuẩn kết nối và áp suất làm việc

Van bướm DN 300 thường sử dụng kết nối wafer, lug hoặc mặt bích tùy theo thiết kế hệ thống. Trong thực tế, kết nối mặt bích được sử dụng phổ biến trong hệ thống công nghiệp nhờ khả năng chịu áp lực tốt hơn. Ngoài ra, cần kiểm tra tiêu chuẩn áp suất như PN10 hoặc PN16 để đảm bảo an toàn khi vận hành. Vì vậy, cần kiểm tra kỹ thông số kỹ thuật trước khi mua van.

FAQ – Câu hỏi thường gặp về van bướm DN300

Van bướm DN300 dùng cho hệ thống nào

Van bướm DN 300 được sử dụng trong hệ thống cấp nước, xử lý nước thải, HVAC và nhiều hệ thống công nghiệp khác. Trong thực tế, loại van này phù hợp với các đường ống có lưu lượng lớn và yêu cầu vận hành nhanh. Vì vậy, đây là thiết bị rất phổ biến hiện nay.

Van bướm DN 300 có bền không

Độ bền của van phụ thuộc vào vật liệu và điều kiện sử dụng thực tế. Trong thực tế, các loại van gang hoặc inox chất lượng cao có thể hoạt động ổn định trong nhiều năm nếu được bảo trì đúng cách. Vì vậy, nên lựa chọn sản phẩm từ thương hiệu uy tín.

Giá van bướm DN 300 bao nhiêu

Giá van bướm DN 300 phụ thuộc vào vật liệu, kiểu điều khiển và thương hiệu sản xuất. Trong thực tế, van tay quay thường có giá thấp hơn van điều khiển điện hoặc khí nén. Ngoài ra, các sản phẩm nhập khẩu thường có giá cao hơn nhưng độ bền tốt hơn. Vì vậy, cần cân nhắc giữa nhu cầu và ngân sách trước khi lựa chọn.

Van bướm DN 300 có dùng để điều tiết lưu lượng không

Van bướm DN 300 có thể sử dụng để điều tiết lưu lượng trong nhiều hệ thống khác nhau. Trong thực tế, việc điều chỉnh góc mở của đĩa van giúp kiểm soát lưu lượng dòng chảy tương đối hiệu quả. Tuy nhiên, cần lựa chọn đúng loại van phù hợp với mục đích sử dụng. Vì vậy, đây là một ưu điểm nổi bật của van bướm.

Nên chọn van bướm tay quay hay điều khiển tự động

Việc lựa chọn phụ thuộc vào nhu cầu vận hành thực tế của hệ thống. Trong thực tế, van tay quay phù hợp với hệ thống đơn giản và ít thao tác, còn van điều khiển tự động phù hợp với hệ thống lớn hoặc yêu cầu điều khiển từ xa. Vì vậy, cần xác định rõ nhu cầu trước khi lựa chọn.

Kết luận

Van bướm DN300 là thiết bị quan trọng giúp kiểm soát dòng chảy hiệu quả trong các hệ thống đường ống công suất lớn. Khi lựa chọn đúng loại van và sử dụng đúng kỹ thuật, người dùng sẽ đảm bảo hệ thống hoạt động ổn định, tiết kiệm chi phí và tăng độ an toàn vận hành. Van bướm DN300 là giải pháp tối ưu cho nhiều hệ thống công nghiệp và cấp nước hiện đại hiện nay.
