Tiêu chuẩn bích JIS là gì? Bảng thông số và cách chọn

Tiêu chuẩn bích JIS (Japanese Industrial Standards) là hệ tiêu chuẩn công nghiệp Nhật Bản quy định kích thước, áp suất, số lỗ bulong và cấu tạo của mặt bích dùng trong hệ thống đường ống, trong thực tế JIS được sử dụng rộng rãi tại Việt Nam và châu Á trong các hệ thống nước, hơi, khí và công nghiệp, việc hiểu đúng tiêu chuẩn JIS giúp lựa chọn và lắp đặt thiết bị chính xác, tránh sai lệch khi thi công.

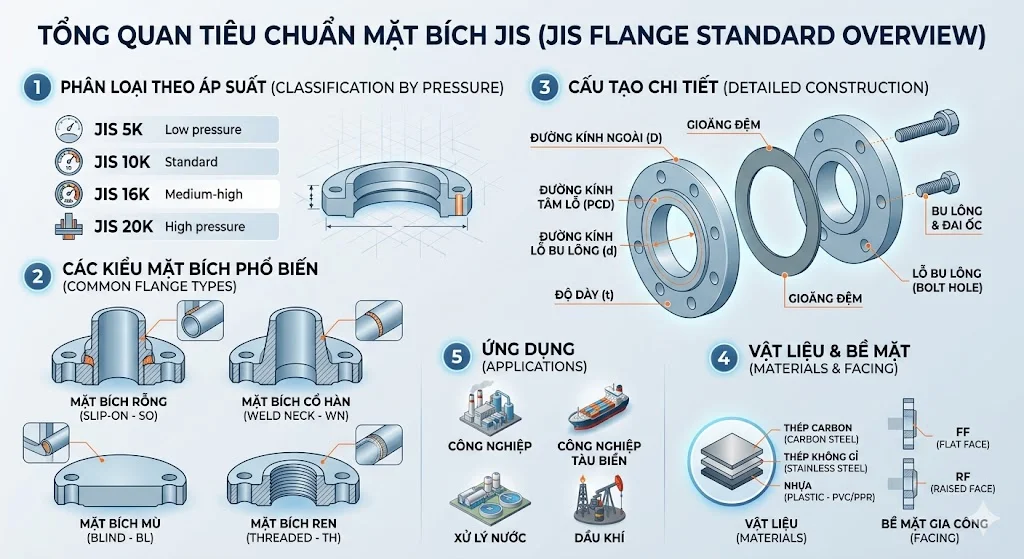

Khái niệm tiêu chuẩn mặt bích JIS và đặc điểm nổi bật

Tiêu chuẩn mặt bích JIS là bộ quy chuẩn kỹ thuật do Nhật Bản ban hành nhằm thống nhất kích thước và khả năng chịu áp lực của mặt bích, đặc điểm nổi bật là phân loại rõ theo áp suất như 5K, 10K, 16K, 20K…, trong thực tế mỗi cấp áp suất sẽ có kích thước và số lỗ bulong khác nhau, một ưu điểm lớn là dễ tra cứu và đồng bộ thiết bị nhưng cần hiểu đúng ký hiệu để tránh nhầm lẫn với tiêu chuẩn khác như ANSI hoặc DIN.

Tiêu chuẩn mặt bích JIS là gì và ứng dụng thực tế

Tiêu chuẩn mặt bích JIS được sử dụng trong các hệ thống đường ống nước, hơi, dầu và hóa chất, trong thực tế các thiết bị như van, bơm, ống đều có thể sử dụng mặt bích JIS để kết nối, ví dụ trong hệ thống cấp nước công nghiệp JIS 10K là loại phổ biến nhất, một sai lầm phổ biến là lắp nhầm bích JIS với ANSI hoặc DIN do kích thước tương tự nhưng không hoàn toàn giống nhau.

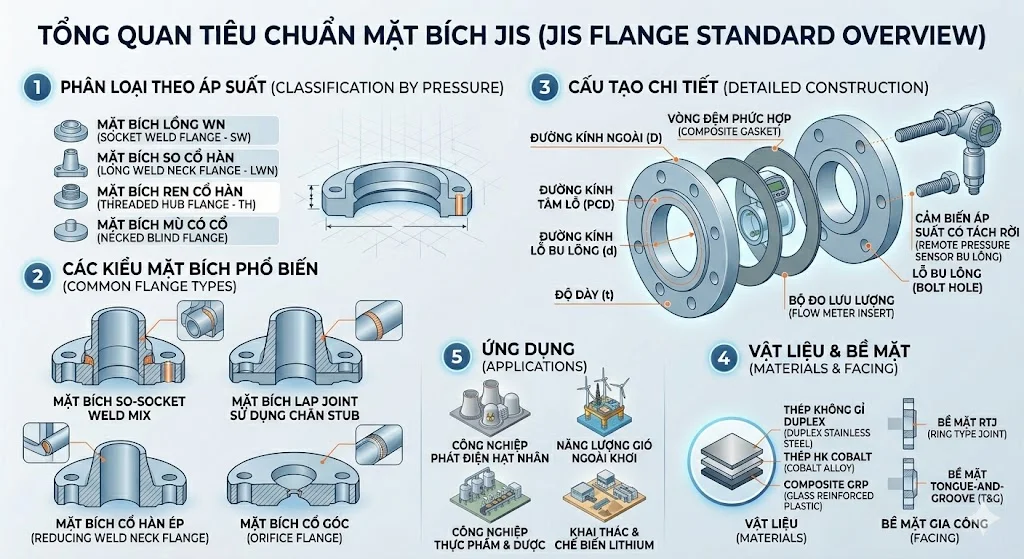

Phân loại tiêu chuẩn mặt bích JIS phổ biến

JIS 5K

JIS 5K là loại chịu áp suất thấp, thường dùng cho hệ thống nước hoặc khí áp thấp, trong thực tế phù hợp cho dân dụng hoặc hệ thống không yêu cầu áp lực cao, ưu điểm là chi phí thấp và dễ lắp đặt nhưng không phù hợp cho môi trường áp lực lớn.

JIS 10K

JIS 10K là loại phổ biến nhất với khả năng chịu áp lực trung bình, trong thực tế được sử dụng rộng rãi trong công nghiệp và cấp nước, ưu điểm là cân bằng giữa chi phí và hiệu suất, tuy nhiên cần kiểm tra kỹ kích thước để đảm bảo tương thích với thiết bị.

JIS 16K – 20K

Đây là các loại chịu áp suất cao hơn, trong thực tế dùng cho hệ thống hơi, dầu hoặc hóa chất, ưu điểm là độ bền cao và an toàn nhưng chi phí cao hơn và yêu cầu lắp đặt chính xác.

Cấu tạo và thông số kỹ thuật của bích JIS

Cấu tạo của bích JIS

Cấu tạo của bích JIS gồm thân bích, lỗ bulong, mặt làm kín và cổ bích (tùy loại), trong thực tế vật liệu có thể là thép, inox hoặc gang tùy môi trường sử dụng, các lỗ bulong được bố trí theo tiêu chuẩn để đảm bảo lực siết đồng đều, nếu cấu tạo không đúng tiêu chuẩn có thể gây rò rỉ hoặc mất an toàn trong hệ thống.

Thông số kỹ thuật quan trọng

Các thông số gồm đường kính danh nghĩa (DN), đường kính ngoài, số lỗ bulong, khoảng cách tâm lỗ và áp suất làm việc, trong thực tế việc tra bảng thông số giúp chọn đúng loại bích phù hợp với hệ thống, nếu chọn sai có thể không lắp được hoặc gây rò rỉ khi vận hành.

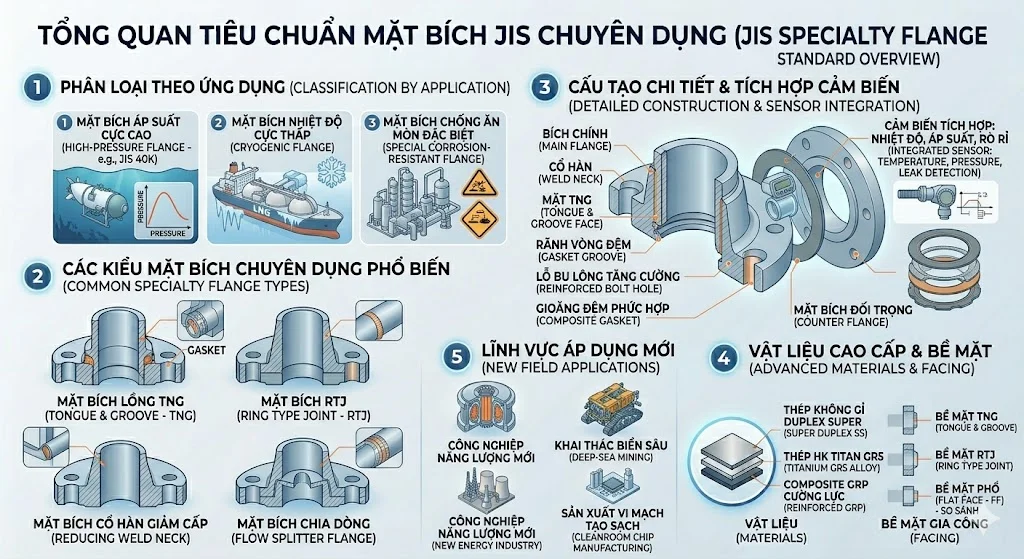

Bảng tra kích thước bích JIS phổ biến (tham khảo)

DN15 – DN50 (JIS 10K)

Các kích thước nhỏ thường dùng trong hệ thống dân dụng và công nghiệp nhẹ, trong thực tế DN15 có 4 lỗ bulong còn DN50 có 4–8 lỗ tùy loại, việc tra bảng chính xác giúp đảm bảo lắp đặt đúng tiêu chuẩn và tránh sai lệch khi thi công.

DN65 – DN200 (JIS 10K)

Kích thước trung bình dùng trong hệ thống công nghiệp, trong thực tế số lỗ bulong tăng lên để đảm bảo lực siết, các thông số cần được kiểm tra kỹ để đảm bảo an toàn khi vận hành.

Cách chọn tiêu chuẩn mặt bích JIS đúng kỹ thuật

Lưu ý khi chọn bích JIS

Khi chọn bích cần xác định áp suất làm việc, môi chất và kích thước đường ống, trong thực tế hệ thống áp lực cao cần chọn JIS 16K hoặc 20K thay vì 10K, ngoài ra cần kiểm tra tiêu chuẩn kết nối để tránh nhầm lẫn với ANSI hoặc DIN, một sai lầm phổ biến là chọn sai tiêu chuẩn dẫn đến không lắp được.

Các tiêu chí kỹ thuật cần quan tâm

Ngoài thông số cơ bản cần chú ý đến vật liệu, độ bền và tiêu chuẩn sản xuất, trong thực tế bích chất lượng cao giúp giảm rò rỉ và tăng tuổi thọ hệ thống, việc lựa chọn đúng giúp đảm bảo an toàn và hiệu quả vận hành lâu dài.

FAQ về tiêu chuẩn bích JIS

JIS 10K là gì?

JIS 10K là cấp áp suất trung bình trong tiêu chuẩn JIS, thường được sử dụng phổ biến trong hệ thống nước và công nghiệp, trong thực tế đây là loại bích được sử dụng nhiều nhất vì phù hợp với nhiều ứng dụng, tuy nhiên cần kiểm tra kỹ thông số trước khi sử dụng.

JIS có giống ANSI không?

Không hoàn toàn giống vì mỗi tiêu chuẩn có kích thước và thông số riêng, trong thực tế một số kích thước có thể tương đương nhưng không thể thay thế trực tiếp, việc lắp nhầm có thể gây rò rỉ hoặc không lắp được.

Có thể thay bích JIS bằng DIN không?

Không nên vì tiêu chuẩn khác nhau về kích thước và số lỗ bulong, trong thực tế việc thay thế không đúng có thể gây mất an toàn và giảm hiệu suất hệ thống.

Bích JIS dùng cho môi trường nào?

Có thể dùng cho nước, hơi, dầu và hóa chất tùy theo vật liệu và cấp áp suất, trong thực tế cần chọn đúng loại để đảm bảo độ bền và an toàn khi vận hành.

Nên chọn tiêu chuẩn bích JIS như thế nào?

Nên chọn dựa trên áp suất, kích thước và môi chất sử dụng, trong thực tế việc xác định đúng giúp chọn bích phù hợp và đảm bảo hiệu quả, ngoài ra nên chọn nhà cung cấp uy tín để đảm bảo chất lượng.

Kết luận

Tiêu chuẩn bích JIS là hệ tiêu chuẩn quan trọng giúp đảm bảo tính đồng bộ và an toàn cho hệ thống đường ống, việc hiểu rõ và lựa chọn đúng loại bích sẽ giúp quá trình lắp đặt và vận hành hiệu quả hơn, cần kiểm tra kỹ thông số trước khi sử dụng để đạt hiệu quả lâu dài với tiêu chuẩn bích JIS.
