Sơ đồ máy bơm nước tự động và nguyên lý hoạt động chi tiết

Sơ đồ máy bơm nước tự động là cách thể hiện cấu trúc và nguyên lý hoạt động của hệ thống bơm có khả năng tự bật/tắt theo áp lực hoặc mực nước. Hệ thống này thường được sử dụng trong gia đình, tòa nhà hoặc công nghiệp để đảm bảo cấp nước ổn định mà không cần thao tác thủ công. Việc hiểu rõ sơ đồ giúp lắp đặt đúng kỹ thuật và tránh lỗi vận hành. Vì vậy, đây là kiến thức quan trọng khi sử dụng bơm tự động.

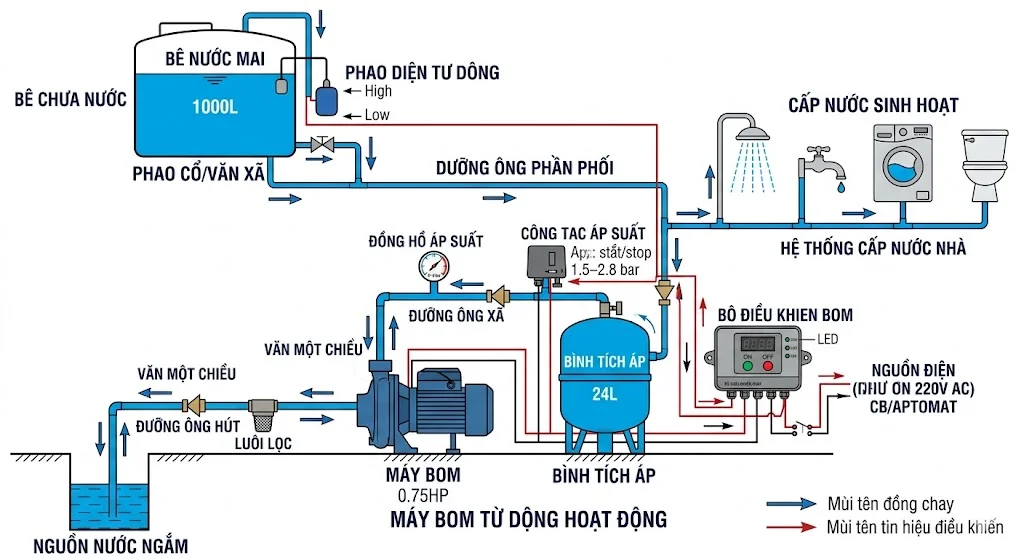

Sơ đồ máy bơm tự động là gì và thành phần chính

Khái niệm sơ đồ máy bơm nước tự động

Sơ đồ máy bơm tự động là bản vẽ mô tả cách các bộ phận như máy bơm, rơ le áp suất, bình tích áp và đường ống kết nối với nhau để tạo thành hệ thống hoàn chỉnh. Trong thực tế, sơ đồ này giúp người dùng hiểu rõ dòng nước và dòng điện trong hệ thống. Ví dụ, khi áp lực nước giảm, rơ le sẽ kích hoạt bơm hoạt động, và khi đủ áp lực, bơm sẽ tự ngắt. Nhờ đó, hệ thống vận hành hoàn toàn tự động mà không cần can thiệp. Vì vậy, việc đọc hiểu sơ đồ là rất quan trọng khi lắp đặt hoặc sửa chữa.

Các thành phần chính trong sơ đồ

Một hệ thống bơm tự động thường gồm máy bơm, rơ le áp suất, bình tích áp, van một chiều và đường ống. Máy bơm có nhiệm vụ tạo áp lực đẩy nước, trong khi rơ le áp suất điều khiển bật/tắt. Bình tích áp giúp ổn định áp lực và giảm số lần bơm hoạt động. Trong thực tế, van một chiều giữ nước không chảy ngược, giúp hệ thống ổn định hơn. Ngoài ra, hệ thống điện cung cấp nguồn cho toàn bộ thiết bị. Vì vậy, tất cả các thành phần này phải kết nối đúng theo sơ đồ.

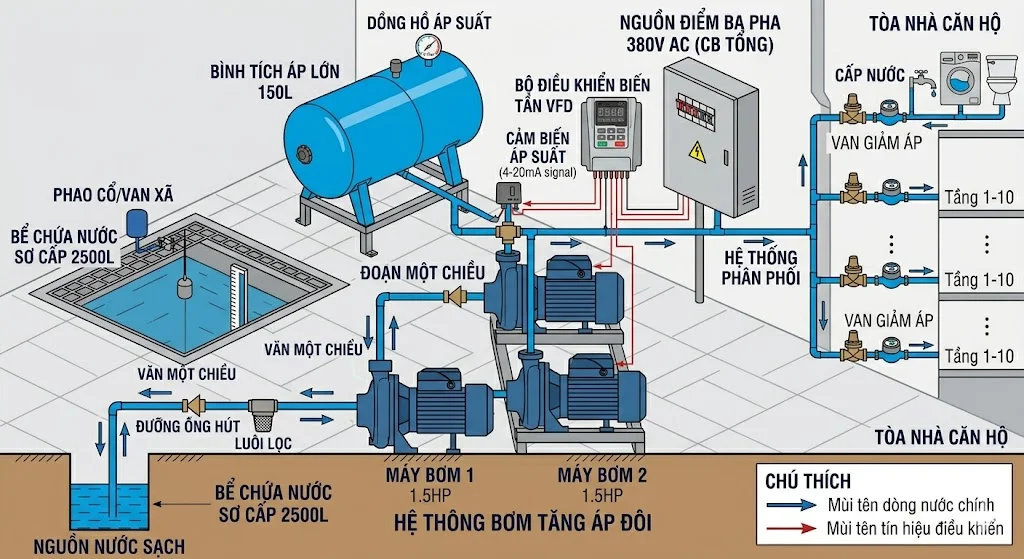

Nguyên lý hoạt động của máy bơm nước tự động

Cách hệ thống tự bật và tắt

Nguyên lý hoạt động dựa trên áp lực nước trong đường ống. Khi người dùng mở vòi, áp lực giảm xuống dưới mức cài đặt, rơ le áp suất sẽ kích hoạt bơm chạy. Khi đóng vòi, áp lực tăng lên và đạt ngưỡng, rơ le sẽ ngắt bơm. Trong thực tế, quá trình này diễn ra hoàn toàn tự động và rất nhanh. Nhờ đó, người dùng không cần bật/tắt thủ công. Tuy nhiên, nếu rơ le cài đặt sai, bơm có thể bật/tắt liên tục gây hỏng thiết bị. Vì vậy, cần điều chỉnh đúng thông số.

Vai trò của bình tích áp trong hệ thống

Bình tích áp giúp duy trì áp lực ổn định và giảm số lần bơm hoạt động. Khi có nhu cầu nhỏ, nước sẽ được cung cấp từ bình mà không cần bật bơm. Trong thực tế, điều này giúp tiết kiệm điện và tăng tuổi thọ bơm. Ngoài ra, bình còn giúp giảm hiện tượng sốc áp trong đường ống. Tuy nhiên, nếu bình hỏng hoặc mất áp, hệ thống sẽ hoạt động kém hiệu quả. Vì vậy, bình tích áp là thành phần rất quan trọng.

Các loại sơ đồ máy bơm tự động phổ biến

Sơ đồ dùng rơ le áp suất cơ

Đây là loại sơ đồ đơn giản và phổ biến nhất, sử dụng rơ le cơ để điều khiển bơm. Khi áp lực giảm, rơ le đóng mạch và bơm chạy. Khi áp lực tăng, rơ le ngắt mạch và bơm dừng. Trong thực tế, hệ thống này dễ lắp đặt và chi phí thấp. Tuy nhiên, độ chính xác không cao và có thể gây tiếng ồn. Vì vậy, phù hợp với nhu cầu cơ bản.

Sơ đồ dùng bộ điều khiển điện tử

Hệ thống này sử dụng cảm biến và mạch điện tử để điều khiển bơm. Nhờ đó, bơm hoạt động êm hơn và chính xác hơn. Trong thực tế, các dòng bơm hiện đại thường sử dụng công nghệ này để cải thiện hiệu suất. Ngoài ra, có thể tích hợp bảo vệ chống cạn nước hoặc quá tải. Tuy nhiên, chi phí cao hơn và khó sửa chữa hơn. Vì vậy, phù hợp với nhu cầu cao cấp.

Cách lắp đặt theo sơ đồ máy bơm tự động

Nguyên tắc lắp đặt đúng kỹ thuật

Khi lắp đặt, cần đảm bảo các bộ phận được kết nối đúng theo sơ đồ. Đường ống phải kín để tránh rò rỉ làm mất áp lực. Trong thực tế, nhiều lỗi xảy ra do lắp sai chiều van một chiều hoặc đấu điện sai. Ngoài ra, cần đặt bơm ở vị trí phù hợp để tránh rung và ồn. Vì vậy, tuân thủ sơ đồ là rất quan trọng.

Những lỗi thường gặp khi lắp sơ đồ

Một số lỗi phổ biến như đấu sai rơ le, không có bình tích áp hoặc chọn sai công suất bơm. Trong thực tế, những lỗi này làm hệ thống hoạt động không ổn định hoặc nhanh hỏng. Ngoài ra, việc không kiểm tra áp lực cũng gây nhiều vấn đề. Vì vậy, cần kiểm tra kỹ sau khi lắp đặt.

FAQ – Câu hỏi thường gặp về sơ đồ máy bơm nước tự động

Có bắt buộc phải dùng bình tích áp không

Không bắt buộc nhưng rất nên dùng để ổn định áp lực. Nếu không có, bơm sẽ bật/tắt liên tục và nhanh hỏng. Trong thực tế, bình tích áp giúp tiết kiệm điện và tăng tuổi thọ bơm. Ngoài ra, hệ thống sẽ vận hành êm hơn. Vì vậy, nên sử dụng.

Rơ le áp suất có thể điều chỉnh được không

Có thể điều chỉnh để phù hợp với nhu cầu sử dụng. Tuy nhiên, cần hiểu rõ thông số trước khi chỉnh. Trong thực tế, chỉnh sai có thể làm bơm hoạt động không ổn định. Vì vậy, cần cẩn thận.

Có thể tự lắp đặt tại nhà không

Có thể nếu có kiến thức cơ bản về điện và nước. Tuy nhiên, nếu không chắc chắn, nên nhờ kỹ thuật viên. Trong thực tế, lắp sai có thể gây hỏng bơm hoặc nguy hiểm. Vì vậy, cần cân nhắc.

Hệ thống có tốn điện không

Không quá tốn điện nếu hoạt động đúng cách. Trong thực tế, hệ thống tự động giúp tiết kiệm điện hơn so với bật thủ công. Ngoài ra, bình tích áp giúp giảm thời gian chạy bơm. Vì vậy, khá tiết kiệm.

Sơ đồ có khác nhau giữa các loại bơm không

Có, tùy theo loại bơm và hệ thống điều khiển. Tuy nhiên, nguyên lý chung vẫn giống nhau. Trong thực tế, cần chọn đúng sơ đồ cho từng loại. Vì vậy, cần tham khảo kỹ.

Kết luận

Sơ đồ máy bơm nước tự động giúp người dùng hiểu rõ cách vận hành và lắp đặt hệ thống một cách chính xác. Khi áp dụng đúng sơ đồ, hệ thống sẽ hoạt động ổn định, tiết kiệm điện và bền bỉ hơn. Sơ đồ máy bơm nước tự động là yếu tố quan trọng để đảm bảo hiệu quả sử dụng lâu dài.
