Slip On Flange Là Gì?

Slip On Flange là một trong những loại mặt bích được sử dụng phổ biến trong hệ thống đường ống công nghiệp nhờ thiết kế đơn giản, dễ lắp đặt và chi phí hợp lý. Trong các hệ thống yêu cầu độ linh hoạt cao nhưng không làm việc ở áp suất quá lớn, loại mặt bích này mang lại hiệu quả kinh tế và kỹ thuật đáng kể. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và phạm vi ứng dụng sẽ giúp lựa chọn đúng sản phẩm phù hợp với từng điều kiện vận hành.

Tổng quan về Slip On Flange

Định nghĩa và nguyên lý hoạt động

Slip On Flange là loại mặt bích được thiết kế để trượt qua đầu ống trước khi tiến hành hàn cố định cả bên trong và bên ngoài. Cấu trúc này tạo ra liên kết cơ học ổn định giữa ống và mặt bích, đảm bảo độ kín khi siết bulong với mặt bích đối diện. Do không yêu cầu gia công mép vát phức tạp như mặt bích hàn cổ, loại này giúp giảm thời gian chuẩn bị trước khi thi công.

Cấu tạo cơ bản

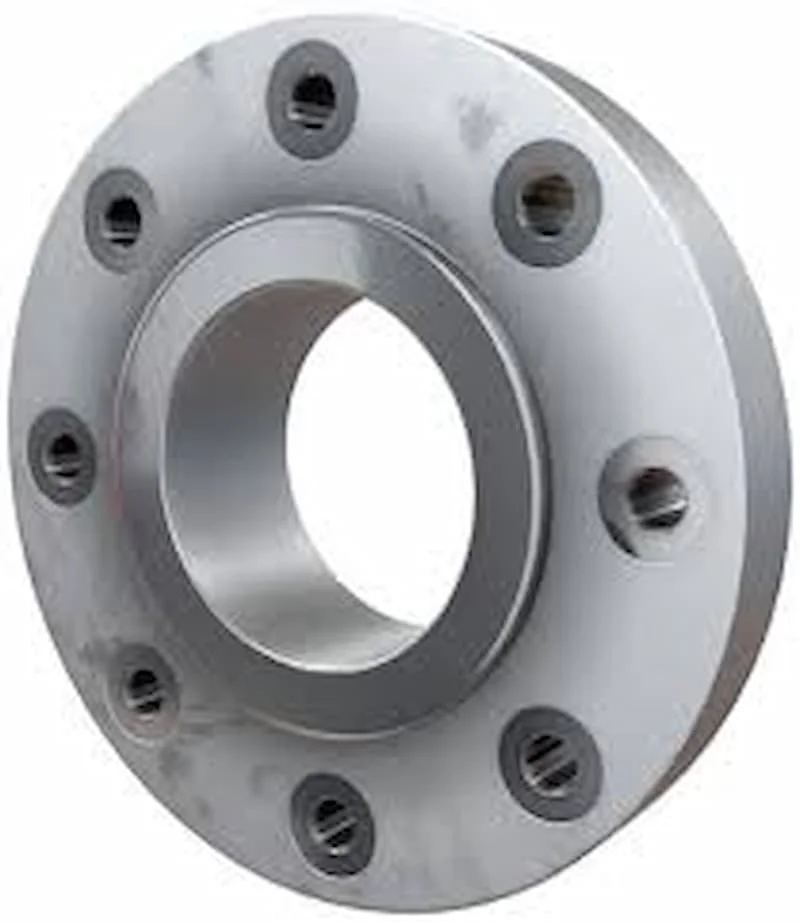

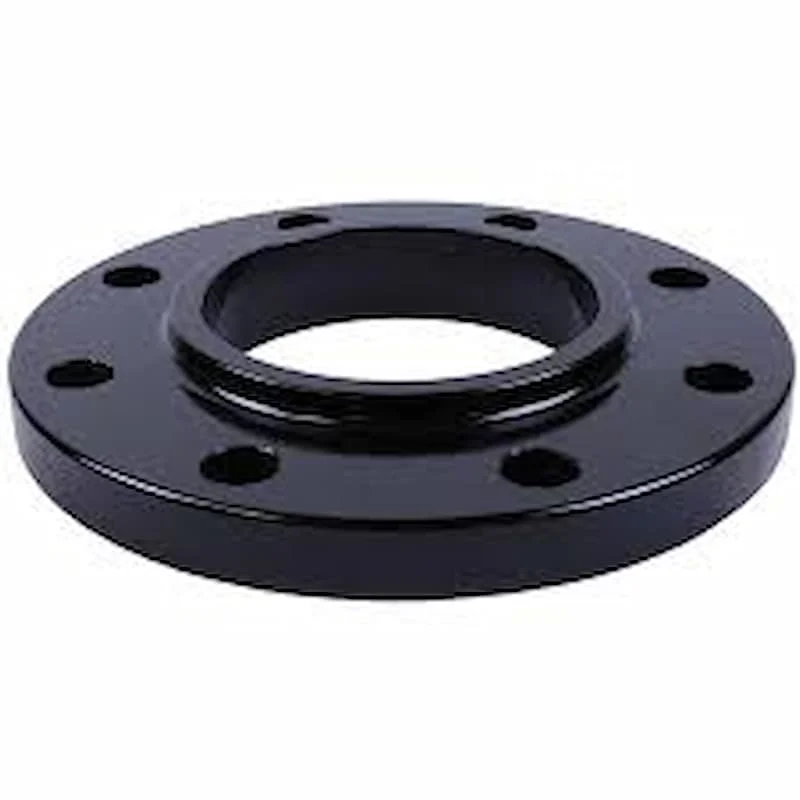

Cấu tạo gồm một vòng thép dạng đĩa với lỗ trung tâm lớn hơn đường kính ngoài của ống. Xung quanh là các lỗ bulong được phân bố đều để liên kết với mặt bích đối diện. Vật liệu chế tạo thường là thép carbon, inox hoặc thép hợp kim, tùy theo môi trường làm việc và yêu cầu chống ăn mòn.

Ưu điểm nổi bật của Slip On Flange

Dễ lắp đặt và căn chỉnh slip on flange

Nhờ khả năng trượt qua đầu ống, việc căn chỉnh vị trí trước khi hàn trở nên đơn giản hơn. Điều này giúp hạn chế sai lệch tâm và đảm bảo liên kết chính xác. Trong các công trình quy mô lớn, ưu điểm này giúp rút ngắn đáng kể thời gian thi công.

Chi phí hợp lý

So với các loại mặt bích như Weld Neck Flange, chi phí sản xuất và lắp đặt thấp hơn. Do không cần gia công cổ dài hoặc xử lý ứng suất phức tạp, tổng chi phí dự án được tối ưu. Điều này khiến Slip On Flange trở thành lựa chọn phổ biến trong hệ thống áp suất trung bình.

Phù hợp với nhiều môi trường làm việc

Sản phẩm hoạt động hiệu quả trong hệ thống có áp suất và nhiệt độ vừa phải. Khi lựa chọn đúng vật liệu, khả năng chống ăn mòn và độ bền vẫn được đảm bảo trong môi trường nước, dầu hoặc hóa chất nhẹ.

Ứng dụng của Slip On Flange trong công nghiệp

Ngành dầu khí

Trong hệ thống dẫn dầu và khí ở mức áp suất trung bình, loại mặt bích này được sử dụng để kết nối các đoạn ống với nhau. Thiết kế đơn giản giúp giảm chi phí trong các tuyến ống dài.

Ngành xử lý nước và nước thải

Hệ thống cấp nước và xử lý nước thải thường không yêu cầu áp suất quá cao. Do đó, mặt bích trượt là giải pháp kinh tế và hiệu quả cho việc kết nối van, bơm và đường ống.

Ngành hóa chất nhẹ và năng lượng

Trong môi trường hóa chất có mức ăn mòn trung bình, việc sử dụng inox hoặc hợp kim phù hợp giúp đảm bảo tuổi thọ lâu dài. Ứng dụng trong hệ thống hơi nước áp suất vừa cũng khá phổ biến.

So sánh Slip On Flange với các loại mặt bích khác

So với Weld Neck Flange

Weld Neck Flange có cổ dài giúp phân bổ ứng suất tốt hơn, phù hợp với áp suất cao và nhiệt độ lớn. Tuy nhiên, chi phí và thời gian thi công cao hơn. Slip On Flange phù hợp khi hệ thống không yêu cầu mức chịu lực quá lớn nhưng cần tiết kiệm ngân sách.

So với Socket Weld Flange

Socket Weld Flange thường dùng cho ống nhỏ và áp suất cao. Trong khi đó, mặt bích trượt dễ thi công hơn đối với đường ống kích thước lớn. Việc lựa chọn phụ thuộc vào yêu cầu kỹ thuật và điều kiện vận hành thực tế.

Tiêu chí lựa chọn Slip On Flange phù hợp

Khi lựa chọn, cần xác định áp suất danh định, nhiệt độ làm việc và môi trường chất lưu. Vật liệu như thép carbon phù hợp cho môi trường khô ráo, trong khi inox thích hợp với môi trường ăn mòn. Ngoài ra, cần đảm bảo kích thước danh nghĩa và tiêu chuẩn sản xuất như ANSI, DIN hoặc JIS phù hợp với hệ thống hiện có.

Kết luận

Với thiết kế đơn giản, chi phí hợp lý và khả năng thi công linh hoạt, Slip On Flange là lựa chọn phù hợp cho nhiều hệ thống đường ống công nghiệp áp suất trung bình. Việc hiểu rõ đặc tính kỹ thuật và phạm vi ứng dụng Slip On Flange sẽ giúp tối ưu hiệu suất vận hành và đảm bảo an toàn lâu dài cho hệ thống.
