SDBB valve chính hãng cho hệ thống đường ống áp suất cao

SDBB valve là thiết bị chuyên dụng được sử dụng để cô lập dòng lưu chất và xả áp an toàn trong cùng một cụm van tích hợp. Tên gọi này là viết tắt của Single Double Block and Bleed, tức cấu hình một thân van nhưng có hai vị trí làm kín độc lập kết hợp với một cổng xả áp ở giữa. Thiết bị được ứng dụng rộng rãi trong ngành dầu khí, hóa chất, nhà máy điện, hệ thống đo lường và các tuyến ống áp suất cao. Việc sử dụng sản phẩm này giúp giảm số lượng mối nối, tiết kiệm không gian lắp đặt, hạn chế rò rỉ và nâng cao mức độ an toàn cho toàn bộ hệ thống. Với thiết kế chắc chắn, độ kín cao và khả năng chịu áp lực lớn, đây là giải pháp kỹ thuật được ưu tiên trong các ứng dụng quan trọng.

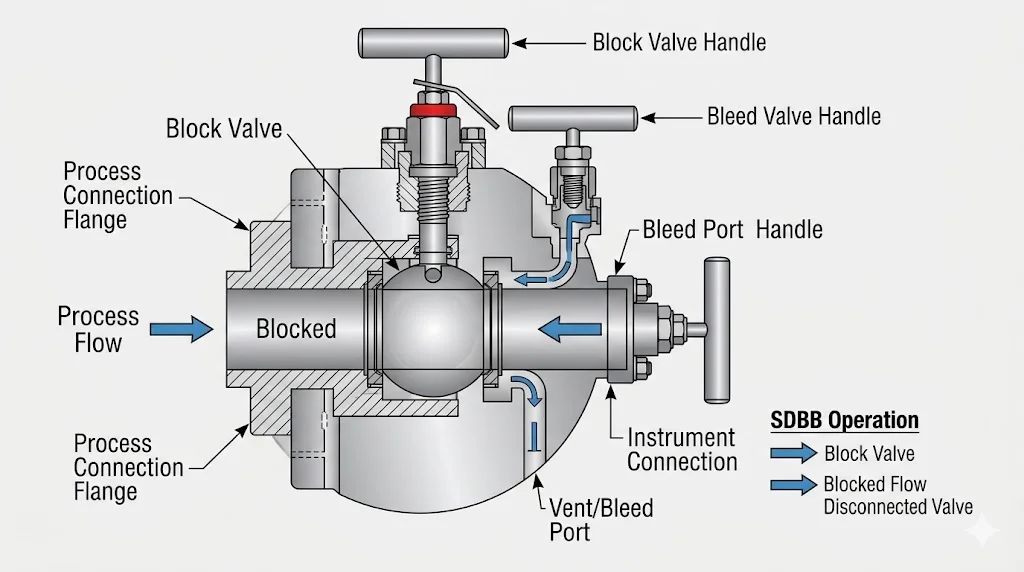

Giới thiệu và đặc điểm nổi bật của cụm van cô lập và xả áp

Khái niệm sdbb valve trong thực tế

Trong các hệ thống áp suất cao, đặc biệt là hệ thống đo áp, lấy mẫu hoặc kết nối thiết bị đo lường, yêu cầu cô lập hoàn toàn lưu chất trước khi bảo trì là yếu tố bắt buộc. Thiết bị này được phát triển để tích hợp hai bề mặt làm kín và một cổng xả áp trên cùng một thân van, cho phép người vận hành đóng kín cả hai phía và xả áp phần lưu chất còn tồn tại trong khoang giữa.

Trong thực tế, sản phẩm thường được lắp đặt trước đồng hồ áp suất, bộ truyền áp, manifold và các thiết bị đo lưu lượng. Nhờ cấu hình tích hợp, thiết bị giúp giảm số lượng phụ kiện, hạn chế điểm rò rỉ và tăng độ an toàn trong môi trường nguy hiểm.

Đặc điểm nổi bật của sản phẩm

Thiết bị có thiết kế nhỏ gọn nhưng tích hợp đầy đủ chức năng cô lập và xả áp. Điều này giúp tiết kiệm không gian lắp đặt trên skid, panel và cụm đo lường.

Thân van thường được chế tạo từ thép carbon, inox 316 hoặc hợp kim đặc biệt. Bề mặt làm kín được gia công chính xác để bảo đảm độ kín cao. Sản phẩm có thể chịu áp suất rất lớn và đáp ứng các tiêu chuẩn khắt khe của ngành dầu khí.

SDBB valve và ứng dụng thực tế

Ứng dụng trong hệ thống dân dụng đặc thù

Trong một số công trình kỹ thuật cao như trung tâm nghiên cứu, phòng thí nghiệm và hệ thống khí kỹ thuật, thiết bị được sử dụng để cô lập cảm biến và thiết bị đo mà không cần tháo rời toàn bộ hệ thống. Điều này giúp việc kiểm tra và hiệu chuẩn trở nên an toàn hơn.

Nhờ số lượng mối nối ít, khả năng rò rỉ giảm đáng kể, phù hợp với các ứng dụng yêu cầu độ kín và độ sạch cao.

Ứng dụng trong công nghiệp

Trong dầu khí, hóa chất, điện và hóa dầu, thiết bị được lắp đặt tại các điểm đo áp suất, lấy mẫu và phân tích lưu chất. Chức năng xả áp ở giữa giúp xác nhận hai bề mặt làm kín hoạt động hiệu quả trước khi tiến hành bảo trì.

Sản phẩm đặc biệt quan trọng trong môi trường độc hại, dễ cháy hoặc áp suất cao, nơi yêu cầu an toàn được đặt lên hàng đầu.

Các loại cụm van cô lập và xả áp phổ biến

Phân loại theo cấu hình

Có cấu hình dạng kim, dạng bi và dạng kết hợp. Loại dùng van kim phù hợp với hệ thống đo lường cần thao tác chính xác. Loại dùng van bi cho thao tác nhanh và mô men vận hành thấp.

Một số cấu hình có thêm cổng kiểm tra hoặc xả kép để đáp ứng các yêu cầu kỹ thuật chuyên sâu.

Phân loại theo vật liệu chế tạo

Inox 316 là vật liệu phổ biến nhất nhờ khả năng chống ăn mòn tốt. Thép carbon được sử dụng trong môi trường ít ăn mòn và có chi phí tối ưu hơn.

Đối với môi trường chứa H₂S hoặc hóa chất đặc biệt, có thể sử dụng duplex, super duplex hoặc hợp kim niken.

Phân loại theo kiểu kết nối

Các kiểu kết nối thông dụng gồm ren NPT, mặt bích, đầu hàn socket và đầu hàn đối đầu. Ren NPT thường dùng cho thiết bị đo lường, trong khi mặt bích phù hợp với các hệ thống áp suất cao.

Lựa chọn đúng kiểu kết nối giúp việc lắp đặt thuận tiện và bảo đảm độ kín lâu dài.

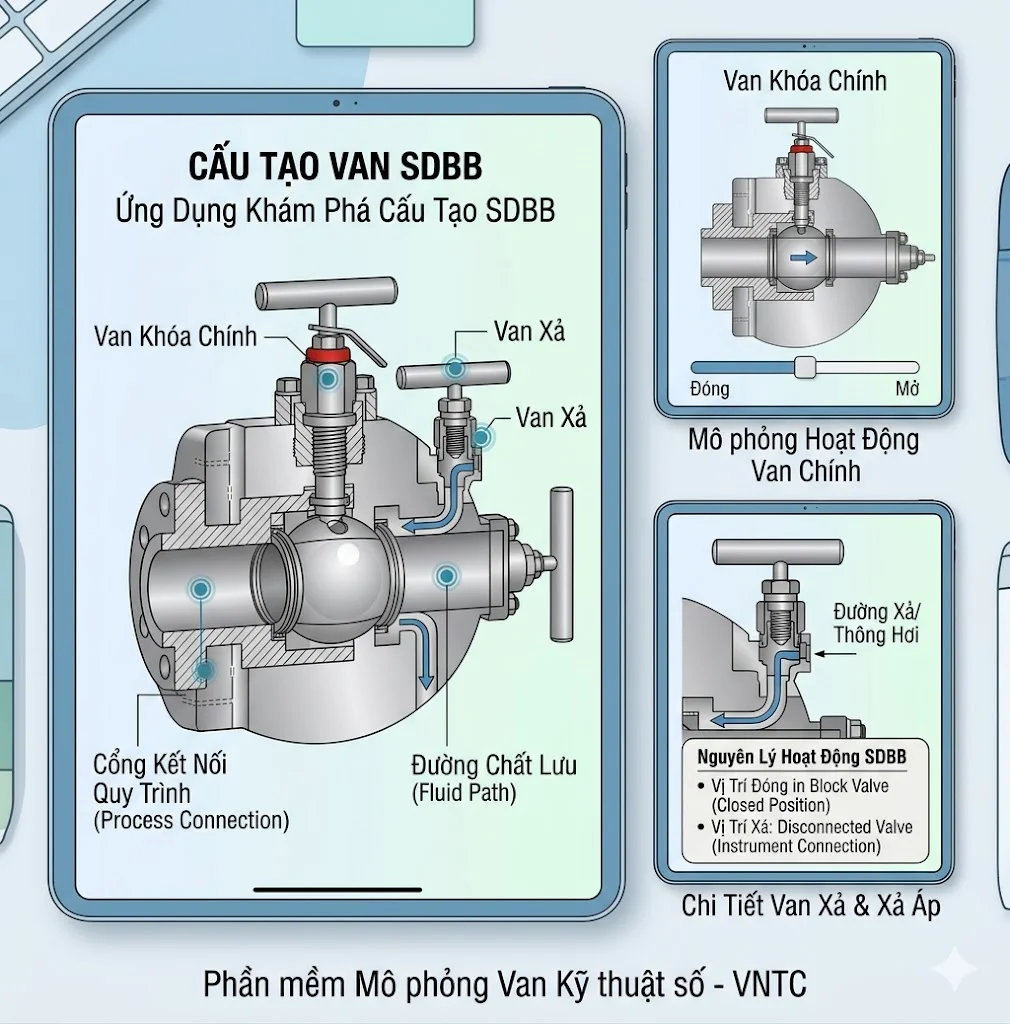

Cấu tạo và nguyên lý hoạt động SDBB valve

Cấu tạo chi tiết của sản phẩm

Thiết bị bao gồm thân van nguyên khối, hai cơ cấu đóng kín độc lập, một cổng xả áp ở giữa, trục điều khiển, gioăng làm kín và tay vận hành. Thân nguyên khối giúp giảm số lượng mối ghép và tăng độ bền cơ học.

Mỗi vị trí làm kín có thể hoạt động độc lập để cô lập lưu chất từ hai phía. Cổng xả áp được đặt ở khoang giữa để giải phóng áp suất còn tồn tại.

Nguyên lý hoạt động của sản phẩm SDBB valve

Khi vận hành, người dùng đóng cơ cấu thứ nhất và thứ hai để tạo hai hàng rào làm kín. Sau đó, mở cổng xả áp để giải phóng phần áp suất bị giữ lại giữa hai hàng rào này.

Nếu không còn lưu chất thoát ra, điều đó xác nhận hệ thống đã được cô lập an toàn. Quy trình này giúp bảo trì thiết bị đo lường mà không gây nguy hiểm.

Thông số kỹ thuật cần quan tâm SDBB valve

Vật liệu, áp suất và nhiệt độ làm việc

Vật liệu thân van và gioăng phải tương thích với lưu chất và môi trường. Áp suất làm việc có thể từ vài chục bar đến hàng nghìn bar tùy thiết kế.

Nhiệt độ làm việc phụ thuộc vào vật liệu làm kín và cấu trúc thân van. Việc xác định đúng thông số giúp bảo đảm tuổi thọ và độ an toàn.

Kích thước và tiêu chuẩn kết nối

Kích thước thường từ 1/4 inch đến 2 inch, phù hợp với các hệ thống đo lường và lấy mẫu. Các tiêu chuẩn phổ biến bao gồm ASME, API, ISO và NACE.

Việc lựa chọn đúng tiêu chuẩn giúp đáp ứng yêu cầu kỹ thuật và quy định của dự án.

Cách lựa chọn đúng kỹ thuật SDBB valve

Chọn theo áp suất và cấp an toàn

Trước tiên cần xác định áp suất tối đa, mức độ nguy hiểm của lưu chất và tiêu chuẩn áp dụng. Các hệ thống dầu khí thường yêu cầu chứng nhận nghiêm ngặt.

Thiết bị phải đáp ứng hoặc vượt yêu cầu thiết kế để bảo đảm an toàn lâu dài.

Chọn theo vật liệu và môi trường sử dụng

Nếu lưu chất có tính ăn mòn, nên chọn inox 316 hoặc vật liệu cao cấp hơn. Với môi trường chứa khí chua, cần tuân thủ các yêu cầu của NACE.

Lựa chọn đúng vật liệu giúp ngăn nứt ăn mòn và kéo dài tuổi thọ.

Chọn theo thương hiệu và chứng nhận

Nên ưu tiên các nhà sản xuất có đầy đủ chứng chỉ vật liệu, thử áp và truy xuất nguồn gốc. Đây là yếu tố quan trọng trong các dự án EPC và công nghiệp nặng.

Sản phẩm chính hãng giúp giảm rủi ro vận hành và thuận lợi cho công tác nghiệm thu.

Hướng dẫn lắp đặt và bảo trì SDBB valve

Những lưu ý khi lắp đặt

Cần làm sạch đường ống và thiết bị đo trước khi lắp đặt. Các ren và bề mặt làm kín phải được kiểm tra kỹ lưỡng.

Thiết bị nên được lắp ở vị trí thuận tiện cho thao tác xả áp và bảo trì định kỳ.

Cách bảo trì định kỳ

Kiểm tra độ kín, mô men vận hành và tình trạng gioăng làm kín theo lịch bảo dưỡng. Trong môi trường khắc nghiệt, cần thực hiện kiểm tra thường xuyên hơn.

Nếu phát hiện rò rỉ hoặc thao tác khó khăn, nên thay thế phụ tùng theo khuyến nghị của nhà sản xuất.

Lợi ích khi sử dụng sản phẩm

Tăng độ an toàn cho hệ thống

Việc tích hợp hai hàng rào làm kín và một cổng xả áp giúp xác nhận trạng thái cô lập trước khi bảo trì. Điều này làm giảm đáng kể nguy cơ tai nạn.

Thiết bị đặc biệt hữu ích trong các môi trường chứa lưu chất độc hại hoặc dễ cháy.

Giảm số lượng mối nối và tiết kiệm không gian

Thiết kế nguyên khối giúp giảm đáng kể phụ kiện và khớp nối. Điều này không chỉ tiết kiệm diện tích mà còn giảm nguy cơ rò rỉ.

Chi phí bảo trì và thời gian lắp đặt cũng được tối ưu rõ rệt.

FAQ về sản phẩm SDBB valve

SDBB valve là gì?

Đây là cụm van tích hợp hai hàng rào làm kín và một cổng xả áp ở giữa. Thiết bị cho phép cô lập và xả áp an toàn trong một thân van duy nhất.

Sản phẩm được sử dụng phổ biến trong hệ thống đo lường và đường ống áp suất cao.

SDBB có những loại nào phổ biến?

Các loại phổ biến gồm dạng van kim, dạng van bi và nhiều cấu hình kết nối khác nhau như ren, mặt bích hoặc hàn.

Việc lựa chọn loại phù hợp phụ thuộc vào áp suất, lưu chất và yêu cầu vận hành.

Khi lựa chọn sản phẩm cần lưu ý gì?

Cần xác định áp suất, nhiệt độ, vật liệu và tiêu chuẩn dự án. Ngoài ra, nên kiểm tra chứng nhận kỹ thuật và nguồn gốc sản phẩm.

Điều này giúp bảo đảm an toàn và đáp ứng yêu cầu nghiệm thu.

Sản phẩm này có dùng được cho hóa chất không?

Có thể sử dụng nếu chọn vật liệu phù hợp như inox 316 hoặc hợp kim chuyên dụng. Cần đánh giá tính tương thích với từng loại hóa chất.

Điều này giúp tăng độ bền và hạn chế rủi ro ăn mòn.

Mua sản phẩm chính hãng ở đâu?

Nên lựa chọn các đơn vị chuyên cung cấp thiết bị dầu khí và công nghiệp nặng, có đầy đủ CO, CQ và tài liệu thử nghiệm.

Nhà cung cấp uy tín sẽ hỗ trợ lựa chọn cấu hình phù hợp và bảo hành rõ ràng.

Kết luận

Thiết bị tích hợp chức năng cô lập kép và xả áp là giải pháp kỹ thuật tối ưu cho các hệ thống áp suất cao yêu cầu độ an toàn tuyệt đối. Với thiết kế gọn, độ kín vượt trội và khả năng giảm số lượng mối nối, sản phẩm giúp nâng cao độ tin cậy, tiết kiệm không gian và giảm chi phí bảo trì. Khi lựa chọn đúng vật liệu, cấp áp suất và tiêu chuẩn kỹ thuật, sdbb valve sẽ mang lại hiệu quả vận hành lâu dài cho các hệ thống dầu khí, hóa chất và đo lường hiện đại.
