Sanitary centrifugal pump là gì? Cấu tạo, nguyên lý, ứng dụng và cách lựa chọn

Sanitary centrifugal pump là bơm ly tâm vệ sinh, được thiết kế để vận chuyển chất lỏng trong những ngành có yêu cầu cao về vệ sinh như thực phẩm, đồ uống, sữa, dược phẩm, mỹ phẩm và công nghệ sinh học. Khác với bơm ly tâm công nghiệp thông thường, Sanitary centrifugal  pump được thiết kế nhằm hạn chế các vùng chết, khe hở và vị trí có thể tích tụ sản phẩm hoặc vi sinh vật.

Bơm thường sử dụng vật liệu inox, phổ biến là inox 304 hoặc inox 316L tùy môi trường và yêu cầu sản xuất. Các bề mặt tiếp xúc với lưu chất có thể được gia công và đánh bóng để đáp ứng yêu cầu vệ sinh của dây chuyền.

Một điểm quan trọng là Sanitary centrifugal  pump không đơn thuần là một máy bơm làm bằng inox. Một thiết bị được xem là phù hợp cho hệ thống vệ sinh còn phải được đánh giá về thiết kế thủy lực, khả năng làm sạch, kiểu kết nối, vật liệu gioăng, độ hoàn thiện bề mặt và khả năng đáp ứng các tiêu chuẩn áp dụng.

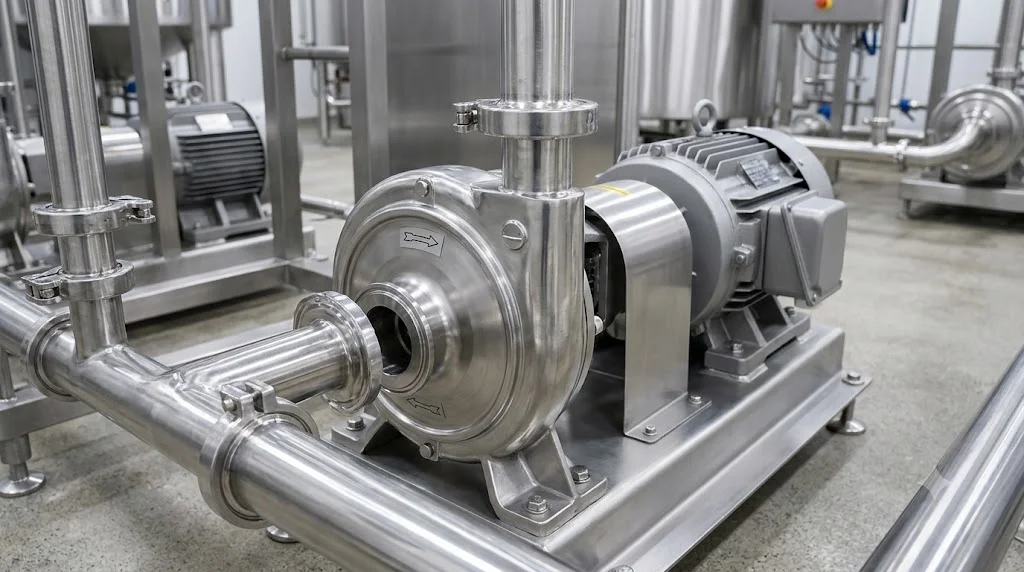

Sanitary centrifugal pump dùng để làm gì?

Sanitary centrifugal pump chủ yếu dùng để vận chuyển các chất lỏng có độ nhớt thấp hoặc trung bình trong dây chuyền sản xuất. Những chất lỏng thường gặp gồm nước tinh khiết, sữa, nước giải khát, bia, rượu, siro loãng, dung dịch thực phẩm và một số dung dịch dược phẩm.

Trong nhà máy thực phẩm, bơm có thể được sử dụng để chuyển nguyên liệu giữa các bồn chứa, cấp sản phẩm qua thiết bị trao đổi nhiệt hoặc đưa sản phẩm đến máy chiết rót.

Trong ngành dược phẩm và mỹ phẩm, yêu cầu vệ sinh thường cao hơn nên việc lựa chọn vật liệu, gioăng, bề mặt tiếp xúc và phương pháp vệ sinh cần được kiểm soát chặt chẽ.

Sanitary centrifugal  pump cũng có thể được sử dụng để tuần hoàn CIP – Cleaning in Place, nếu thiết kế bơm và hệ thống được nhà sản xuất xác nhận phù hợp với quy trình vệ sinh.

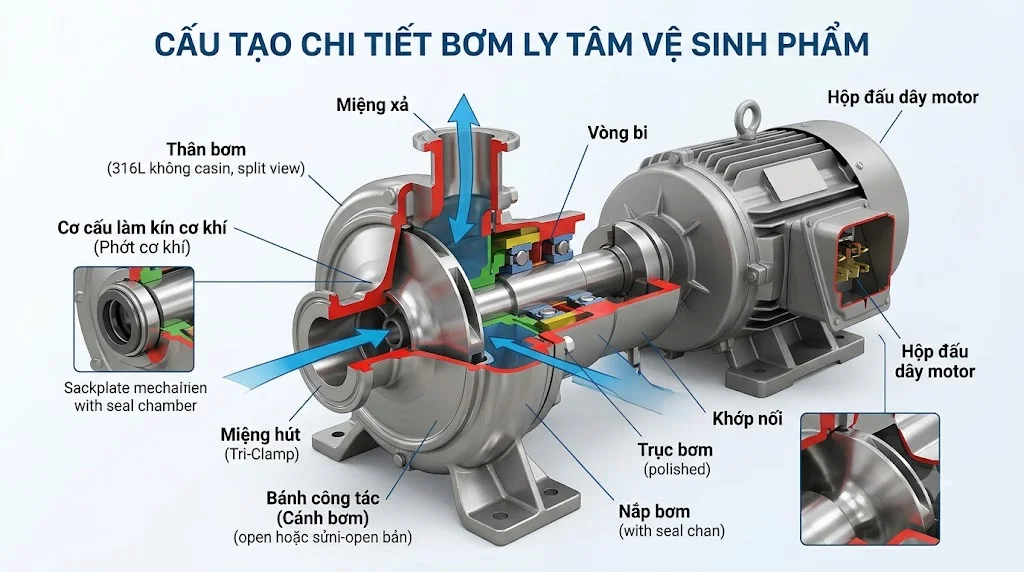

Cấu tạo Sanitary centrifugal  pump

Thân bơm inox

Thân bơm là bộ phận bao quanh buồng bơm và dẫn chất lỏng từ cửa hút đến cửa xả. Trong Sanitary centrifugal  pump, thân thường được chế tạo từ inox nhằm đáp ứng yêu cầu chống ăn mòn và vệ sinh.

Thiết kế thân phải hạn chế các hốc, khe và vùng khó làm sạch. Các mối nối cũng cần được xử lý phù hợp để không tạo nơi tích tụ sản phẩm.

Đối với các ứng dụng yêu cầu cao, bề mặt bên trong thân bơm có thể được đánh bóng với độ nhám được kiểm soát. Đây là điểm khác biệt quan trọng so với nhiều loại bơm công nghiệp thông thường.

Cánh bơm

Cánh bơm tạo năng lượng cho dòng chất lỏng. Khi động cơ quay, cánh truyền năng lượng cho chất lỏng và tạo ra lưu lượng cùng áp suất cần thiết.

Cánh thường được chế tạo bằng inox phù hợp với môi trường. Thiết kế cánh phải được lựa chọn dựa trên lưu lượng, cột áp, đặc tính chất lỏng và tốc độ quay.

Đối với chất lỏng chứa hạt hoặc có độ nhớt cao, cánh ly tâm tiêu chuẩn có thể không phải lựa chọn tối ưu. Trong trường hợp này cần xem xét các loại bơm vệ sinh khác như bơm cánh khế hoặc bơm trục vít.

Trục bơm

Trục truyền mô-men xoắn từ động cơ đến cánh bơm. Trục thường được chế tạo từ vật liệu có khả năng chống ăn mòn và chịu được điều kiện làm việc của hệ thống.

Độ đồng tâm của trục rất quan trọng. Trục bị cong hoặc lắp đặt sai có thể gây rung động, làm tăng tải lên bạc đạn và phớt cơ khí.

Phớt cơ khí

Phớt cơ khí giữ vai trò làm kín tại vị trí trục quay. Trong Sanitary centrifugal  pump, vật liệu phớt cần được lựa chọn dựa trên loại sản phẩm, nhiệt độ và hóa chất vệ sinh.

Một hệ thống vệ sinh có thể phải sử dụng các dung dịch tẩy rửa hoặc khử trùng nên gioăng và phớt phải có khả năng chịu được môi trường này.

Động cơ

Động cơ cung cấp năng lượng cho cánh bơm. Tùy yêu cầu hệ thống, động cơ có thể được kết hợp với biến tần để điều chỉnh tốc độ.

Điều chỉnh tốc độ giúp thay đổi lưu lượng và giảm hiện tượng tạo bọt hoặc tác động cơ học không cần thiết đối với một số sản phẩm nhạy cảm.

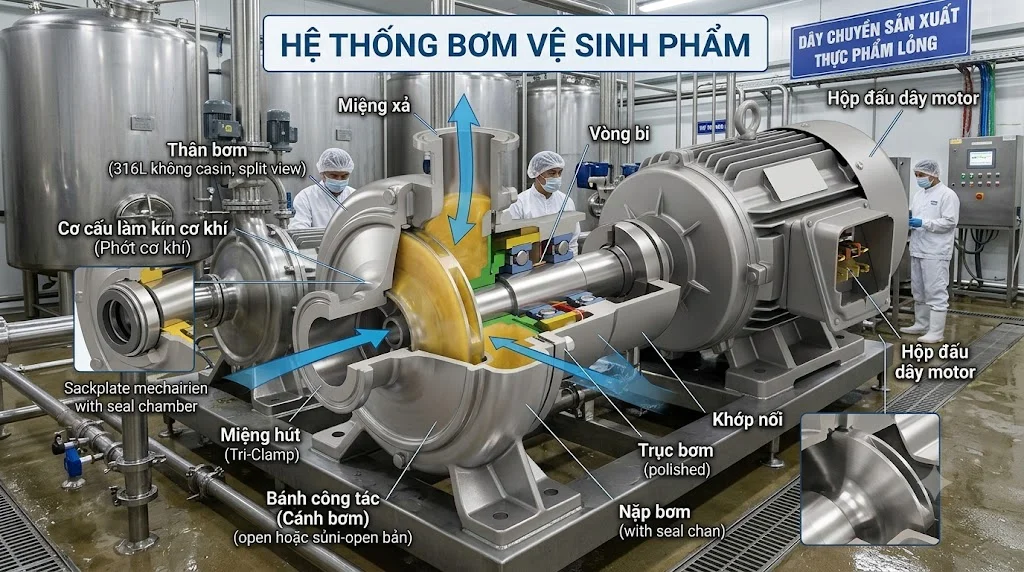

Nguyên lý hoạt động của Sanitary centrifugal pump

Nguyên lý cơ bản của Sanitary centrifugal  pump tương tự bơm ly tâm thông thường.

Chất lỏng đi vào tâm cánh bơm. Khi cánh quay, chất lỏng được gia tốc và chuyển động từ vùng tâm ra phía ngoài cánh dưới tác động của chuyển động quay.

Sau đó, dòng chất lỏng đi vào buồng bơm và được chuyển đổi một phần động năng thành áp năng trước khi đi ra cửa xả.

Điểm khác biệt chủ yếu không nằm ở nguyên lý tạo dòng mà nằm ở thiết kế vệ sinh của toàn bộ thiết bị. Bơm phải được thiết kế sao cho sau quá trình sản xuất, sản phẩm không bị giữ lại tại các vị trí khó vệ sinh và có thể được làm sạch hiệu quả.

Sanitary centrifugal  pump khác bơm ly tâm thông thường như thế nào?

Không nên hiểu rằng cứ sử dụng bơm inox thì có thể gọi đó là Sanitary centrifugal  pump. Yếu tố quyết định nằm ở tổng thể thiết kế vệ sinh và khả năng đáp ứng quy trình sản xuất.

Vật liệu của Sanitary centrifugal  pump

Inox 304

Inox 304 có khả năng chống ăn mòn tốt trong nhiều ứng dụng thực phẩm và đồ uống thông thường. Đây là vật liệu được sử dụng khá phổ biến trong các thiết bị chế biến.

Tuy nhiên, nếu hệ thống tiếp xúc thường xuyên với chloride, hóa chất hoặc môi trường có tính ăn mòn cao, cần xem xét vật liệu cao cấp hơn.

Inox 316L

Inox 316L thường được lựa chọn cho những ứng dụng yêu cầu khả năng chống ăn mòn cao hơn hoặc yêu cầu vệ sinh nghiêm ngặt.

Hàm lượng carbon thấp giúp 316L phù hợp với nhiều ứng dụng gia công và hàn trong ngành thực phẩm, dược phẩm và công nghệ sinh học.

Việc lựa chọn 304 hay 316L cần dựa trên lưu chất, hóa chất CIP, nhiệt độ và yêu cầu của dây chuyền chứ không nên mặc định 316L luôn cần thiết.

Vật liệu gioăng và phớt

Gioăng và phớt là những bộ phận rất quan trọng trong hệ thống sanitary. Các vật liệu có thể gặp gồm EPDM, FKM, PTFE và các vật liệu chuyên dụng khác.

Cần kiểm tra khả năng chịu nhiệt, hóa chất và khả năng tương thích với sản phẩm. Một loại gioăng phù hợp với nước có thể không phù hợp với dầu, dung môi hoặc hóa chất CIP.

Tiêu chuẩn của Sanitary centrifugal  pump

Tùy thị trường và ngành công nghiệp, Sanitary centrifugal  pump có thể được thiết kế theo nhiều tiêu chuẩn hoặc yêu cầu kỹ thuật khác nhau.

Một số hệ thống có thể quan tâm đến 3-A Sanitary Standards, EHEDG, FDA đối với vật liệu tiếp xúc thực phẩm hoặc các yêu cầu GMP trong lĩnh vực dược phẩm.

Tuy nhiên, cần phân biệt giữa tiêu chuẩn thiết kế thiết bị và chứng nhận cụ thể của một model. Không nên chỉ thấy nhà cung cấp đề cập đến FDA hoặc 3-A rồi mặc định toàn bộ máy đều được chứng nhận.

Khi dự án có yêu cầu đặc biệt, cần yêu cầu nhà cung cấp cung cấp hồ sơ kỹ thuật và chứng nhận tương ứng với đúng model.

Ứng dụng của Sanitary centrifugal  pump

Ngành sữa

Trong dây chuyền sữa, Sanitary centrifugal  pump có thể được sử dụng để vận chuyển sữa và các dung dịch có tính chất tương tự.

Bơm phải hạn chế tác động không cần thiết lên sản phẩm và phải phù hợp với quy trình vệ sinh của nhà máy.

Ngành đồ uống

Bơm có thể được sử dụng để vận chuyển nước giải khát, bia, nước trái cây và nhiều loại đồ uống khác.

Tùy sản phẩm, cần kiểm soát tốc độ bơm để hạn chế tạo bọt và ảnh hưởng đến chất lượng sản phẩm.

Ngành thực phẩm

Bơm vệ sinh được sử dụng để vận chuyển các loại nguyên liệu lỏng, dung dịch thực phẩm và sản phẩm sau chế biến.

Yêu cầu về vật liệu và khả năng vệ sinh cần được xác định dựa trên loại sản phẩm và quy trình sản xuất.

Ngành dược phẩm và mỹ phẩm

Đây là nhóm ứng dụng có yêu cầu cao về vệ sinh. Bề mặt tiếp xúc, gioăng, phớt, khả năng làm sạch và hồ sơ vật liệu đều có thể phải được kiểm soát.

Trong những hệ thống yêu cầu rất cao, cần lựa chọn thiết bị dựa trên toàn bộ tiêu chuẩn của dây chuyền thay vì chỉ lựa chọn theo lưu lượng và cột áp.

Ưu điểm của Sanitary centrifugal  pump

Ưu điểm nổi bật của Sanitary centrifugal  pump là thiết kế phù hợp với môi trường yêu cầu vệ sinh cao. Bề mặt tiếp xúc được thiết kế để hạn chế tích tụ sản phẩm và thuận tiện cho quá trình làm sạch.

Bơm ly tâm cũng có ưu điểm về cấu tạo tương đối đơn giản, khả năng cung cấp lưu lượng ổn định và phù hợp với nhiều chất lỏng có độ nhớt thấp.

Khi kết hợp với biến tần, tốc độ bơm có thể được điều chỉnh để phù hợp với từng giai đoạn của dây chuyền, đồng thời giúp kiểm soát lưu lượng tốt hơn.

Hạn chế của Sanitary centrifugal  pump

Sanitary centrifugal  pump không phải lựa chọn tối ưu cho mọi loại chất lỏng.

Đối với chất lỏng có độ nhớt cao, bơm ly tâm có thể giảm hiệu suất đáng kể. Các chất lỏng chứa nhiều hạt rắn hoặc sản phẩm dễ bị biến dạng cơ học cũng cần được xem xét kỹ.

Ngoài ra, thiết bị vệ sinh thường có chi phí đầu tư cao hơn bơm công nghiệp thông thường do yêu cầu về vật liệu, gia công bề mặt, kết nối và thiết kế.

Cách lựa chọn Sanitary centrifugal  pump

Xác định lưu lượng

Lưu lượng cần được xác định theo nhu cầu thực tế của dây chuyền. Thông số thường được biểu thị bằng m³/h hoặc L/min.

Không nên chọn bơm có lưu lượng tối đa quá cao nếu hệ thống chỉ cần lưu lượng nhỏ. Điểm làm việc nên nằm trong vùng mà bơm đạt hiệu suất phù hợp.

Xác định cột áp

Cột áp phải bao gồm độ cao cần vận chuyển chất lỏng và tổn thất áp suất trên đường ống, van, bộ lọc, thiết bị trao đổi nhiệt và các thiết bị khác.

Đặc biệt trong dây chuyền thực phẩm, đường ống có thể có nhiều thiết bị phụ trợ nên tổng tổn thất cần được tính đầy đủ.

Xác định độ nhớt

Đây là yếu tố rất quan trọng. Bơm ly tâm phù hợp nhất với chất lỏng có độ nhớt tương đối thấp.

Nếu sản phẩm có độ nhớt cao, cần đánh giá lại khả năng của bơm và cân nhắc bơm dịch chuyển tích cực.

Xác định yêu cầu vệ sinh

Cần xác định dây chuyền yêu cầu CIP, SIP hay chỉ vệ sinh thủ công. Từ đó lựa chọn thiết kế bơm, gioăng, phớt và vật liệu phù hợp.

Kiểm tra kiểu kết nối

Sanitary centrifugal  pump thường sử dụng các kiểu kết nối vệ sinh như Tri-Clamp, tùy theo tiêu chuẩn của dây chuyền.

Kiểu kết nối phải đồng bộ với đường ống và các thiết bị khác để tránh phải sử dụng quá nhiều đầu chuyển đổi.

Bảo trì Sanitary centrifugal pump

Bảo trì bơm cần tập trung vào phớt cơ khí, bạc đạn, cánh bơm, gioăng và tình trạng bề mặt tiếp xúc.

Phớt cần được kiểm tra nếu xuất hiện rò rỉ. Cánh cần được kiểm tra nếu lưu lượng hoặc áp suất giảm bất thường. Bạc đạn cần được kiểm tra khi xuất hiện tiếng ồn hoặc rung.

Đối với hệ thống thực phẩm và dược phẩm, quy trình vệ sinh cũng cần được kiểm soát. Việc vệ sinh không đúng cách có thể ảnh hưởng đến chất lượng sản phẩm dù máy bơm về mặt cơ khí vẫn hoạt động bình thường.

FAQ – Câu hỏi thường gặp về Sanitary centrifugal pump

Sanitary centrifugal pump là gì?

Sanitary centrifugal pump là bơm ly tâm vệ sinh được thiết kế cho các ngành có yêu cầu cao về vệ sinh như thực phẩm, đồ uống, sữa, dược phẩm và mỹ phẩm. Máy sử dụng nguyên lý ly tâm để tạo lưu lượng và áp suất nhưng được thiết kế đặc biệt về vật liệu, bề mặt tiếp xúc, gioăng, phớt và kết cấu nhằm hạn chế nguy cơ tích tụ sản phẩm hoặc vi sinh vật. Nhiều model sử dụng inox 304 hoặc 316L và có các kiểu kết nối vệ sinh như Tri-Clamp. Tuy nhiên, không phải mọi bơm inox đều là Sanitary centrifugal  pump, bởi thiết kế vệ sinh và khả năng đáp ứng tiêu chuẩn của thiết bị mới là yếu tố quan trọng.

Sanitary centrifugal pump dùng trong những ngành nào?

Sanitary centrifugal pump được sử dụng phổ biến trong ngành thực phẩm, đồ uống, sữa, bia, dược phẩm, mỹ phẩm và công nghệ sinh học. Bơm có thể vận chuyển nước, sữa, nước giải khát, dung dịch thực phẩm và nhiều chất lỏng có độ nhớt thấp khác. Trong các dây chuyền yêu cầu vệ sinh cao, bơm còn có thể được thiết kế để phù hợp với quy trình CIP tùy model. Tuy nhiên, chất lỏng có độ nhớt cao hoặc chứa nhiều chất rắn có thể cần sử dụng loại bơm vệ sinh khác thay cho bơm ly tâm.

Sanitary centrifugal pump có dùng được cho CIP không?

Có thể, nhưng chỉ khi model cụ thể được thiết kế và xác nhận phù hợp với quy trình CIP của hệ thống. CIP sử dụng nước nóng hoặc các dung dịch hóa chất để làm sạch đường ống và thiết bị mà không cần tháo rời toàn bộ hệ thống. Vì vậy, bơm phải có vật liệu, phớt, gioăng và thiết kế thủy lực phù hợp với nhiệt độ cũng như hóa chất sử dụng. Khi lựa chọn cần kiểm tra thông số CIP của nhà sản xuất thay vì mặc định rằng mọi bơm vệ sinh đều có thể chịu được mọi quy trình CIP.

Nên chọn inox 304 hay inox 316L cho Sanitary centrifugal  pump?

Inox 304 có thể phù hợp với nhiều ứng dụng thực phẩm và đồ uống thông thường, trong khi inox 316L thường được lựa chọn khi yêu cầu khả năng chống ăn mòn cao hơn hoặc tiêu chuẩn vệ sinh nghiêm ngặt hơn. Tuy nhiên, không nên lựa chọn chỉ dựa trên việc 316L có giá cao hơn. Cần xem xét loại chất lỏng, nồng độ chloride, hóa chất CIP, nhiệt độ và yêu cầu của dây chuyền. Nếu dự án có yêu cầu cụ thể về vật liệu tiếp xúc, cần tuân thủ đúng hồ sơ kỹ thuật thay vì tự thay đổi vật liệu.

Sanitary centrifugal pump có bơm được chất lỏng đặc không?

Bơm ly tâm vệ sinh phù hợp nhất với chất lỏng có độ nhớt thấp và trung bình, nhưng khả năng xử lý chất lỏng đặc phụ thuộc vào từng model. Khi độ nhớt tăng, hiệu suất của bơm ly tâm thường giảm và máy có thể không đạt lưu lượng, cột áp như khi bơm nước. Với sản phẩm có độ nhớt cao như một số loại siro, kem hoặc sản phẩm thực phẩm đặc, bơm dịch chuyển tích cực có thể phù hợp hơn. Vì vậy, cần cung cấp độ nhớt và nhiệt độ của sản phẩm cho nhà sản xuất trước khi lựa chọn.

Sanitary centrifugal  pump khác bơm inox thông thường như thế nào?

Điểm khác biệt nằm ở thiết kế vệ sinh chứ không đơn giản là vật liệu inox. Sanitary centrifugal  pump thường được thiết kế để hạn chế vùng chết, khe tích tụ sản phẩm và tạo điều kiện thuận lợi cho quá trình vệ sinh. Các bộ phận tiếp xúc với sản phẩm có thể sử dụng inox phù hợp, bề mặt được hoàn thiện theo yêu cầu và gioăng, phớt phải tương thích với sản phẩm cũng như hóa chất vệ sinh. Một chiếc bơm công nghiệp có thân inox nhưng thiết kế không đáp ứng yêu cầu vệ sinh vẫn không nên mặc định được xem là sanitary pump.

Giá Sanitary centrifugal pump phụ thuộc vào những yếu tố nào?

Giá Sanitary centrifugal  pump phụ thuộc vào lưu lượng, cột áp, công suất, vật liệu, độ hoàn thiện bề mặt, loại phớt, gioăng, kiểu kết nối và yêu cầu tiêu chuẩn của hệ thống. Bơm inox 316L với bề mặt được đánh bóng và cấu hình phục vụ ngành dược phẩm thường có chi phí cao hơn bơm inox dùng cho ứng dụng thực phẩm thông thường. Các yêu cầu về CIP, tiêu chuẩn vệ sinh hoặc chứng nhận cũng có thể làm tăng chi phí. Vì vậy, khi yêu cầu báo giá cần cung cấp đầy đủ thông số chất lỏng và yêu cầu vệ sinh để nhận được cấu hình chính xác.

Kết luận

Sanitary centrifugal pump là lựa chọn quan trọng cho những dây chuyền cần vận chuyển chất lỏng đồng thời bảo đảm yêu cầu cao về vệ sinh. Thiết bị đặc biệt phù hợp với ngành thực phẩm, sữa, đồ uống, dược phẩm, mỹ phẩm và công nghệ sinh học.

Khi lựa chọn, không nên chỉ quan tâm đến công suất hoặc vật liệu inox. Cần xem xét đồng thời lưu lượng, cột áp, độ nhớt, nhiệt độ, vật liệu tiếp xúc, phớt, gioăng, kiểu kết nối, khả năng CIP và tiêu chuẩn vệ sinh.

Đặc biệt, nếu bơm được sử dụng trong dây chuyền thực phẩm hoặc dược phẩm, nên yêu cầu đầy đủ tài liệu kỹ thuật và chứng nhận của đúng model. Việc lựa chọn đúng Sanitary centrifugal  pump ngay từ đầu sẽ giúp hệ thống vận hành ổn định, thuận tiện vệ sinh và hạn chế nguy cơ ảnh hưởng đến chất lượng sản phẩm Sanitary centrifugal pump.
