Non return swing check valve chính hãng cho hệ thống chống chảy ngược

Non return swing check valve là loại van một chiều dạng lá lật được thiết kế để cho phép lưu chất chỉ chảy theo một hướng và tự động ngăn dòng chảy ngược khi áp suất đảo chiều. Đây là thiết bị bảo vệ quan trọng trong hệ thống cấp nước, bơm, hơi nóng, dầu, khí nén, xử lý nước và nhiều ứng dụng công nghiệp khác. Cơ cấu lá van dạng bản lề mở ra khi lưu chất đi đúng chiều và tự động đóng lại nhờ trọng lực cùng áp lực ngược khi dòng chảy dừng. Với cấu tạo đơn giản, tổn thất áp suất thấp và độ bền cao, sản phẩm giúp bảo vệ máy bơm, đường ống và thiết bị khỏi hiện tượng nước va, chảy ngược và nhiễm bẩn hệ thống trong quá trình vận hành.

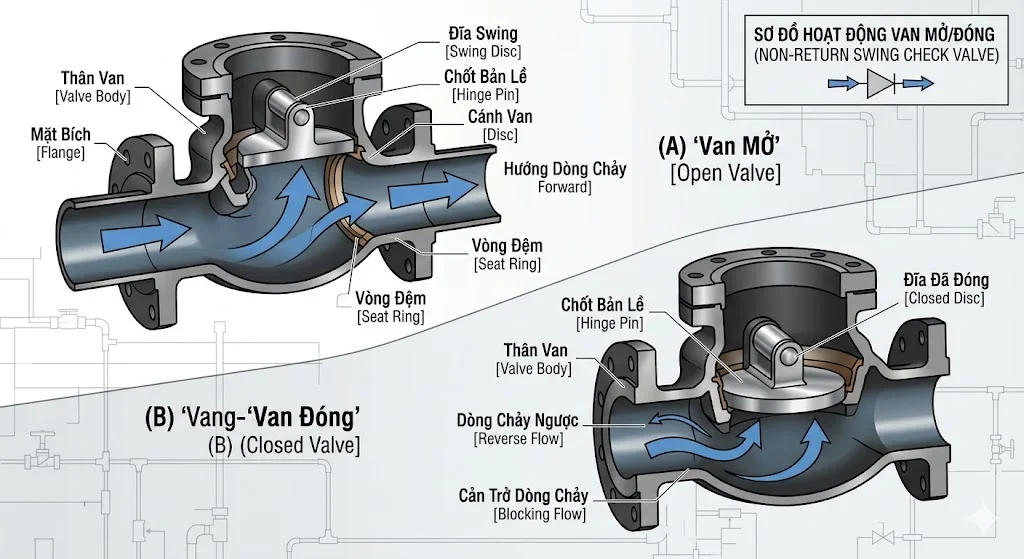

Giới thiệu và đặc điểm nổi bật của non return swing ưvalve

Khái niệm non return swing valve trong thực tế

Non return valve là thuật ngữ tiếng Anh chỉ van một chiều, còn swing check valve là loại van sử dụng lá van lật quanh bản lề. Khi lưu chất chảy theo chiều thuận, áp lực sẽ đẩy lá van mở ra. Khi lưu lượng giảm hoặc xuất hiện áp suất ngược, lá van sẽ quay về vị trí đóng và chặn hoàn toàn dòng chảy.

Trong thực tế, thiết bị thường được lắp đặt ở đầu ra máy bơm, trên đường ống cấp nước, hệ thống PCCC, HVAC, dầu khí và các dây chuyền sản xuất công nghiệp. Đây là giải pháp hiệu quả để ngăn hiện tượng lưu chất quay ngược gây hư hỏng thiết bị.

Đặc điểm nổi bật của sản phẩm

Thiết bị hoạt động hoàn toàn tự động mà không cần nguồn điện hay tín hiệu điều khiển. Cơ cấu bản lề đơn giản giúp giảm nguy cơ hỏng hóc và kéo dài tuổi thọ.

Lá van mở với góc lớn, cho phép lưu chất đi qua gần như toàn phần, nhờ đó tổn thất áp suất thấp hơn nhiều so với một số loại van một chiều khác.

Sản phẩm được chế tạo từ gang, thép, inox, đồng và nhiều vật liệu khác, phù hợp với đa dạng môi trường làm việc.

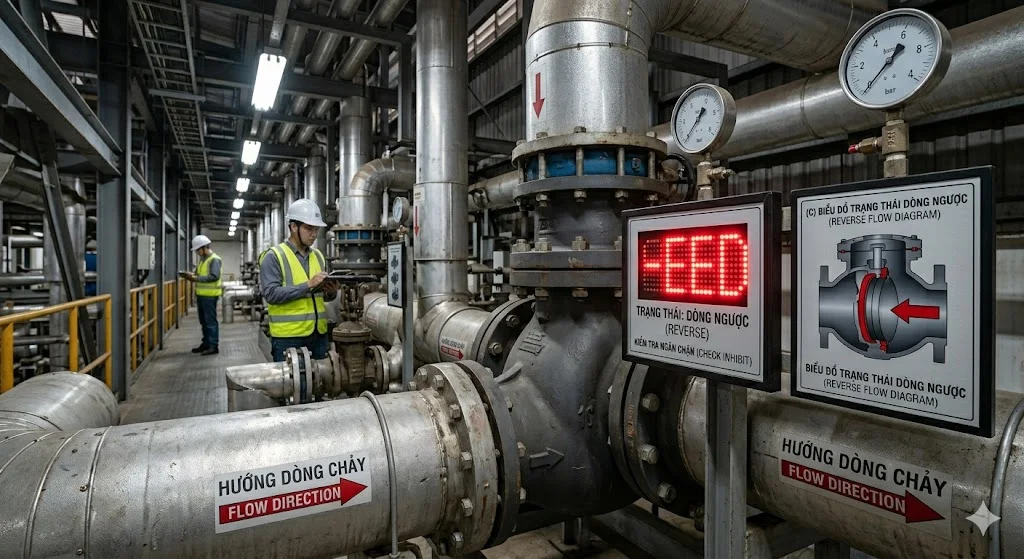

Non return swing valve và ứng dụng thực tế

Ứng dụng trong hệ thống dân dụng

Trong các tòa nhà, chung cư và hệ thống cấp nước sinh hoạt, thiết bị được lắp đặt sau máy bơm để ngăn nước chảy ngược về bể chứa.

Sản phẩm cũng được sử dụng trong hệ thống nước nóng, bể bơi, tưới tự động và hệ thống phòng cháy chữa cháy.

Ứng dụng trong công nghiệp

Trong công nghiệp, thiết bị được sử dụng cho nước công nghệ, hơi, dầu, khí nén và hóa chất. Van giúp bảo vệ máy bơm, đồng hồ đo và thiết bị xử lý khỏi hiện tượng đảo chiều dòng chảy.

Sản phẩm được ứng dụng rộng rãi trong xử lý nước, nhà máy điện, dầu khí, hóa chất, thực phẩm và dược phẩm.

Các loại non return swing check valve phổ biến

Phân loại theo vật liệu chế tạo

Van gang là lựa chọn phổ biến cho nước sạch và hệ thống HVAC. Van thép phù hợp với hơi nóng, dầu và áp suất cao. Van inox thích hợp với môi trường ăn mòn, thực phẩm và hóa chất.

Van đồng thường được sử dụng cho kích thước nhỏ trong dân dụng và khí nén.

Phân loại theo kiểu kết nối

Kết nối ren phù hợp với kích thước nhỏ và lắp đặt đơn giản. Kết nối mặt bích là lựa chọn phổ biến nhất cho hệ thống công nghiệp.

Kết nối wafer hoặc lug được sử dụng khi cần tiết kiệm không gian và giảm trọng lượng.

Phân loại theo cấu tạo lá van

Lá van tiêu chuẩn sử dụng trọng lực để đóng. Một số dòng tích hợp lò xo hỗ trợ đóng nhanh hơn, giúp giảm hiện tượng nước va.

Mỗi cấu hình phù hợp với điều kiện vận hành và yêu cầu kỹ thuật khác nhau.

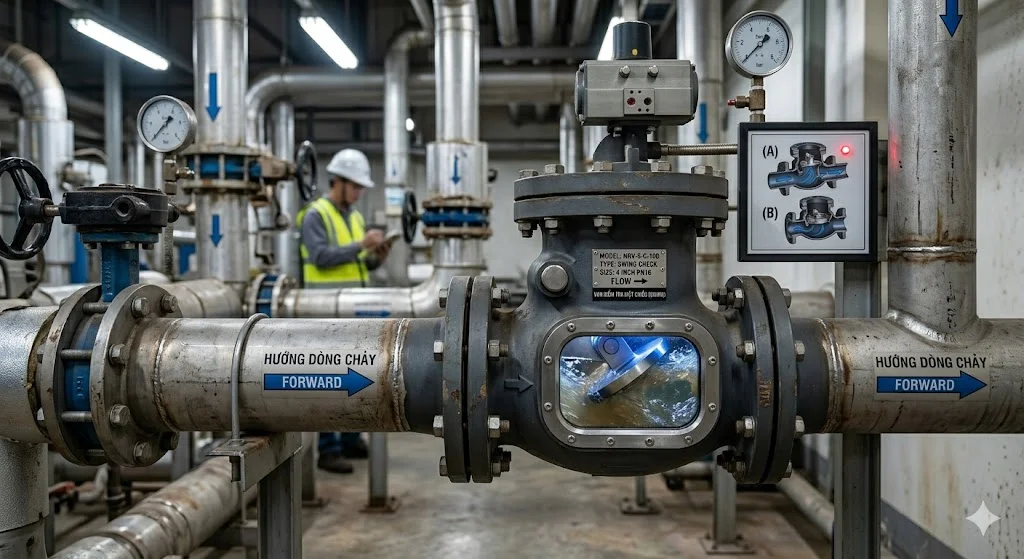

Cấu tạo và nguyên lý hoạt động

Cấu tạo chi tiết của sản phẩm

Một bộ van hoàn chỉnh gồm thân van, nắp van, lá van, bản lề, trục bản lề và ghế làm kín. Thân van chịu áp lực chính và định hướng dòng chảy.

Lá van được gắn trên bản lề để có thể xoay tự do. Ghế van là bề mặt tiếp xúc giúp tạo độ kín khi van đóng.

Nguyên lý hoạt động của sản phẩm

Khi áp suất đầu vào lớn hơn áp suất đầu ra, lưu chất sẽ đẩy lá van mở ra để đi qua. Góc mở càng lớn khi lưu lượng càng cao.

Khi dòng chảy giảm hoặc áp suất ngược xuất hiện, lá van sẽ tự động đóng lại nhờ trọng lực và áp lực hồi, ngăn không cho lưu chất quay ngược.

Thông số kỹ thuật cần quan tâm

Vật liệu, áp suất và nhiệt độ làm việc

Vật liệu thân van phải phù hợp với loại lưu chất. Cấp áp suất có thể từ PN10 đến PN40, Class 150 đến Class 600 hoặc cao hơn.

Nhiệt độ làm việc phụ thuộc vào vật liệu thân van và vật liệu làm kín.

Kích thước và tiêu chuẩn kết nối

Kích thước phổ biến từ DN15 đến DN1200 hoặc lớn hơn. Tiêu chuẩn kết nối có thể theo DIN, ANSI, JIS hoặc BS.

Cần xác định đúng tiêu chuẩn để bảo đảm khả năng lắp đặt đồng bộ.

Cách lựa chọn đúng kỹ thuật

Chọn theo kích thước và lưu lượng

Kích thước van phải phù hợp với đường kính đường ống và lưu lượng thiết kế. Việc chọn đúng kích cỡ giúp giảm tổn thất áp suất và tăng tuổi thọ.

Thông số phù hợp giúp hệ thống vận hành hiệu quả và ổn định.

Chọn theo vật liệu và môi trường sử dụng

Nước sạch có thể dùng gang hoặc đồng. Hơi nóng và dầu nên dùng thép. Hóa chất và thực phẩm nên dùng inox.

Vật liệu phù hợp giúp chống ăn mòn và nâng cao độ bền.

Chọn theo thương hiệu và chất lượng

Nên ưu tiên sản phẩm có CO, CQ và tài liệu kỹ thuật đầy đủ. Các thương hiệu uy tín thường có độ kín tốt và độ hoàn thiện cao.

Nhà cung cấp chuyên nghiệp sẽ hỗ trợ lựa chọn cấu hình phù hợp và bảo hành minh bạch.

FAQ về non return swing check valve

Non return swing check valve là gì?

Đây là van một chiều dạng lá lật dùng để ngăn dòng chảy ngược tự động trong hệ thống đường ống.

Thiết bị hoạt động hoàn toàn tự động và không cần nguồn điện.

Non return swing check valve có những loại nào phổ biến?

Các loại phổ biến gồm gang, thép, inox và đồng; kết nối ren, mặt bích hoặc wafer.

Việc lựa chọn phụ thuộc vào lưu chất và điều kiện vận hành.

Khi lựa chọn sản phẩm cần lưu ý gì?

Cần xác định kích thước, lưu lượng, áp suất, nhiệt độ, vật liệu và tiêu chuẩn kết nối.

Ngoài ra, nên kiểm tra hướng lắp đặt và chứng từ kỹ thuật.

Sản phẩm này có dùng được cho hóa chất không?

Có thể sử dụng nếu chọn inox 316 hoặc vật liệu tương thích với hóa chất.

Cần kiểm tra bảng tương thích vật liệu trước khi sử dụng.

Mua sản phẩm chính hãng ở đâu?

Nên lựa chọn các đơn vị chuyên cung cấp van công nghiệp có đầy đủ CO, CQ và hỗ trợ kỹ thuật.

Nhà cung cấp uy tín sẽ tư vấn đúng cấu hình và bảo hành rõ ràng.

Kết luận

Van một chiều lá lật là giải pháp đơn giản nhưng hiệu quả để bảo vệ hệ thống khỏi hiện tượng chảy ngược. Với cấu tạo bền bỉ, tổn thất áp suất thấp và khả năng hoạt động tự động, non return swing check valve giúp bảo vệ máy bơm, đường ống và thiết bị, đồng thời nâng cao độ an toàn và độ tin cậy cho các hệ thống dân dụng và công nghiệp.
