Tìm hiểu về nối trục cứng kiểu mặt bích

Nối trục cứng kiểu mặt bích là một trong những chi tiết cơ khí quan trọng trong các hệ thống truyền động công nghiệp, đặc biệt tại các nhà máy sản xuất, công trình xây dựng và lĩnh vực năng lượng. Nhờ khả năng kết nối trục chắc chắn, truyền mô-men xoắn ổn định và độ bền cao, loại nối trục này được sử dụng phổ biến trong những hệ thống yêu cầu độ chính xác và độ tin cậy lớn.

Giới Thiệu Về Nối Trục Cứng Kiểu Mặt Bích

Định Nghĩa Và Nguyên Lý Hoạt Động

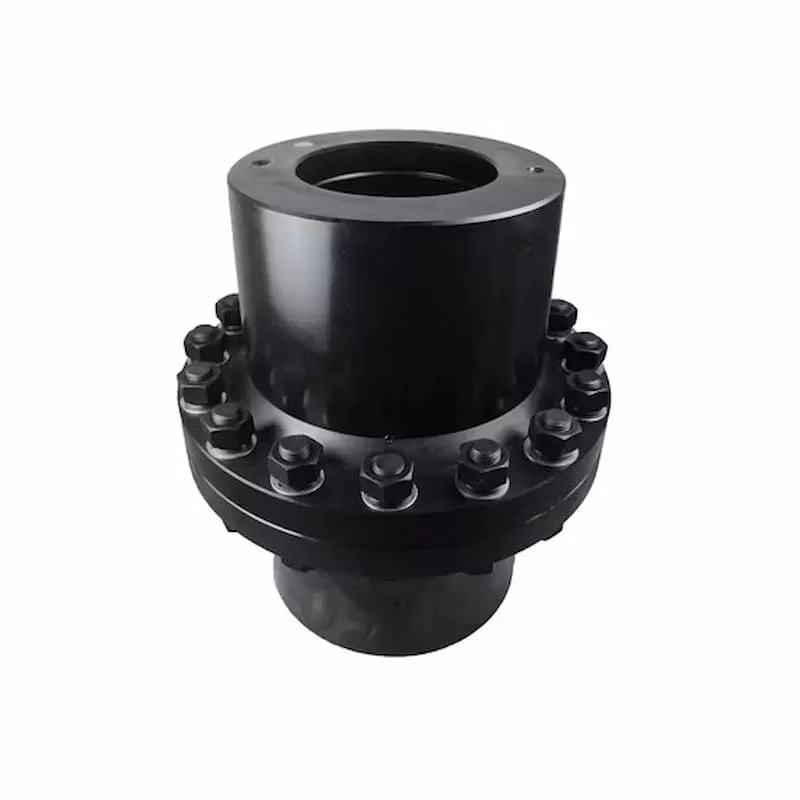

Nối trục cứng kiểu mặt bích là thiết bị dùng để liên kết trực tiếp hai trục đồng trục với nhau thông qua các mặt bích được ghép chặt bằng bulông và đai ốc. Khi làm việc, mô-men xoắn được truyền trực tiếp từ trục này sang trục kia mà không có sự đàn hồi hay biến dạng đáng kể, giúp đảm bảo hiệu suất truyền động cao và ổn định.

Ứng Dụng Trong Các Ngành Công Nghiệp

Loại nối trục này thường được sử dụng trong các hệ thống truyền động của máy bơm, quạt công nghiệp, hộp giảm tốc, tua-bin và các thiết bị quay công suất lớn. Đặc biệt, trong ngành cơ khí chế tạo và xây dựng, nối trục cứng kiểu mặt bích đóng vai trò quan trọng trong việc đảm bảo sự đồng bộ và an toàn của toàn bộ hệ thống.

Cấu Tạo Của Nối Trục Cứng Kiểu Mặt Bích

Các Bộ Phận Chính

Nối trục cứng kiểu mặt bích thường bao gồm hai mặt bích gắn trực tiếp vào đầu trục, hệ thống bulông, đai ốc và vòng đệm. Hai mặt bích được gia công chính xác để đảm bảo độ đồng tâm, giúp hạn chế rung động và mài mòn trong quá trình vận hành.

Vật Liệu Sản Xuất Phổ Biến

Các vật liệu thường dùng để chế tạo nối trục cứng kiểu mặt bích bao gồm thép carbon, thép hợp kim và thép không gỉ. Việc lựa chọn vật liệu phụ thuộc vào điều kiện làm việc như tải trọng, tốc độ quay, môi trường ăn mòn và nhiệt độ vận hành.

Ưu Và Nhược Điểm Của Nối Trục Cứng Kiểu Mặt Bích

Ưu Điểm Nổi Bật

Nối trục cứng kiểu mặt bích có khả năng truyền mô-men xoắn lớn, kết cấu đơn giản và độ bền cao. Thiết bị này dễ lắp đặt, dễ tháo rời khi cần bảo trì và có tuổi thọ dài nếu được lắp đặt đúng kỹ thuật. Ngoài ra, độ ổn định cao giúp giảm tổn thất năng lượng trong quá trình truyền động.

Nhược Điểm Cần Lưu Ý

Do không có khả năng bù sai lệch tâm hoặc bù rung động, nối trục cứng kiểu mặt bích yêu cầu độ chính xác cao trong căn chỉnh trục. Nếu lắp đặt sai lệch, hệ thống có thể phát sinh rung động, gây mài mòn ổ trục và giảm tuổi thọ thiết bị.

Quy Trình Lắp Đặt Nối Trục Cứng Kiểu Mặt Bích

Các Bước Lắp Đặt Cơ Bản Nối Trục Cứng Kiểu Mặt Bích

Quy trình lắp đặt bao gồm làm sạch bề mặt trục, cố định mặt bích lên trục, căn chỉnh đồng tâm hai trục, lắp bulông và siết chặt theo trình tự đối xứng. Việc siết bulông đúng lực là yếu tố quan trọng để đảm bảo độ kín và độ ổn định của mối nối.

Lưu Ý An Toàn Khi Thi Công

Trong quá trình lắp đặt, cần sử dụng đầy đủ thiết bị bảo hộ lao động, kiểm tra kỹ chất lượng bulông và tuân thủ đúng hướng dẫn kỹ thuật. Việc kiểm tra lại sau lắp đặt giúp hạn chế rủi ro trong quá trình vận hành.

Bảo Trì Và Kiểm Tra Định Kỳ

Công Tác Bảo Trì

Bảo trì nối trục cứng kiểu mặt bích bao gồm kiểm tra độ chặt của bulông, quan sát dấu hiệu mài mòn hoặc biến dạng và kiểm tra rung động bất thường. Bảo trì định kỳ giúp phát hiện sớm sự cố và kéo dài tuổi thọ hệ thống.

Tiêu Chuẩn Và Xu Hướng Phát Triển

Các Tiêu Chuẩn Áp Dụng

Nối trục cứng kiểu mặt bích thường được sản xuất theo các tiêu chuẩn ISO, DIN, ANSI hoặc JIS, đảm bảo khả năng tương thích và an toàn trong các hệ thống công nghiệp. Xu hướng hiện nay tập trung vào việc tối ưu thiết kế, giảm khối lượng và sử dụng vật liệu mới nhằm nâng cao hiệu suất và độ bền. Các cải tiến này giúp mở rộng phạm vi ứng dụng của nối trục cứng kiểu mặt bích trong các lĩnh vực công nghiệp hiện đại.

Kết Luận

Nối trục cứng kiểu mặt bích là giải pháp kết nối trục hiệu quả cho các hệ thống truyền động yêu cầu độ ổn định và độ bền cao. Việc lựa chọn đúng loại, lắp đặt chính xác và bảo trì định kỳ sẽ giúp tối ưu hiệu suất vận hành và kéo dài tuổi thọ thiết bị. nối trục cứng kiểu mặt bích
