Cấu Tạo Máy Bơm Hỏa Tiễn – Chi Tiết Các Bộ Phận Và Nguyên Lý Hoạt Động

Máy bơm hỏa tiễn là dòng máy bơm chìm giếng khoan có thiết kế dạng hình trụ dài, thường được đặt sâu trong giếng để hút và đẩy nước lên bề mặt. Nhờ thiết kế nhiều tầng cánh và động cơ đặt chìm, máy có thể tạo cột áp lớn, phù hợp với giếng khoan sâu, hệ thống cấp nước sinh hoạt, tưới tiêu và một số ứng dụng công nghiệp.

Việc tìm hiểu cấu tạo máy bơm hỏa  tiễn giúp người dùng lựa chọn đúng model, xác định nguyên nhân khi máy hoạt động không hiệu quả và thực hiện bảo dưỡng đúng cách. Về cơ bản, một tổ máy gồm hai phần chính là động cơ chìm và cụm bơm, kết hợp với cáp điện, ống đẩy và các phụ kiện bảo vệ.

Cấu tạo máy bơm hỏa  tiễn gồm những gì?

Máy bơm hỏa  tiễn có cấu tạo khá đặc biệt do toàn bộ cụm máy phải làm việc trong môi trường nước. Các bộ phận được bố trí nối tiếp theo chiều dài thân máy để tạo thành một thiết bị hình trụ nhỏ gọn, có thể đưa xuống giếng khoan.

Tùy từng thương hiệu và model, cấu tạo có thể khác nhau nhưng thường gồm động cơ điện chìm, trục bơm, cánh bơm, buồng bơm, vỏ bơm, cửa hút, cửa xả, phớt và cáp điện. Một số model còn được trang bị van một chiều hoặc bộ bảo vệ động cơ.

Động cơ chìm

Động cơ là bộ phận cung cấp năng lượng cho toàn bộ máy bơm. Động cơ được thiết kế kín để có thể hoạt động trong môi trường nước và truyền chuyển động quay tới trục bơm.

Tùy công suất, động cơ có thể sử dụng điện 1 pha hoặc 3 pha. Khi lựa chọn cần kiểm tra công suất, điện áp, tần số và dòng điện định mức để đảm bảo phù hợp với nguồn điện cũng như hệ thống điều khiển.

Trục bơm

Trục bơm là chi tiết truyền mô-men xoắn từ động cơ tới các bánh công tác. Do phải làm việc liên tục trong môi trường nước, trục thường được chế tạo từ vật liệu có khả năng chống ăn mòn và đảm bảo độ bền cơ học.

Với máy bơm nhiều tầng cánh, trục có nhiệm vụ dẫn động toàn bộ các bánh công tác được bố trí liên tiếp. Độ chính xác và độ đồng tâm của trục ảnh hưởng trực tiếp đến độ rung, tiếng ồn và tuổi thọ của máy.

Cánh bơm

Cánh bơm là bộ phận trực tiếp tạo năng lượng cho dòng nước. Khi động cơ quay, cánh bơm quay theo và tạo lực đẩy nước qua từng tầng của cụm bơm.

Máy bơm hỏa  tiễn thường sử dụng nhiều cánh bơm nối tiếp để tạo cột áp cao. Số lượng tầng cánh càng nhiều thì khả năng tạo cột áp có thể càng lớn, nhưng thông số thực tế vẫn phụ thuộc vào thiết kế và đường đặc tính của từng model.

Buồng bơm

Mỗi tầng cánh thường làm việc trong một buồng bơm tương ứng. Buồng bơm có nhiệm vụ định hướng dòng nước và chuyển năng lượng từ bánh công tác thành áp lực để đưa nước lên tầng tiếp theo.

Các tầng được bố trí liên tiếp dọc theo thân máy. Nhờ vậy, máy có thể tạo ra áp suất đủ lớn để đưa nước từ độ sâu đáng kể lên mặt đất.

Vỏ máy bơm

Vỏ máy bao bọc và bảo vệ các bộ phận bên trong. Đồng thời, vỏ tạo thành đường dẫn để nước đi qua cụm bơm và thoát ra đường ống đẩy.

Do thường xuyên tiếp xúc với nước, vật liệu vỏ cần có khả năng chống ăn mòn phù hợp. Tùy loại máy, vỏ có thể được chế tạo từ inox, gang hoặc các vật liệu kỹ thuật khác.

Cửa hút và cửa xả

Cửa hút là vị trí nước đi vào máy bơm, trong khi cửa xả kết nối với đường ống đưa nước lên bề mặt. Vị trí cửa hút thường được thiết kế để máy có thể lấy nước trong giếng mà vẫn đảm bảo khả năng làm mát động cơ.

Kích thước cửa xả cần tương thích với đường ống. Nếu đường ống quá nhỏ hoặc có nhiều đoạn co, cút, tổn thất áp suất có thể tăng và làm giảm lưu lượng thực tế.

Van một chiều

Một số máy bơm hỏa  tiễn được tích hợp van một chiều ở cửa xả. Van có nhiệm vụ hạn chế nước chảy ngược xuống giếng khi máy dừng.

Bộ phận này giúp giảm áp lực ngược lên cụm bơm và hỗ trợ duy trì nước trong đường ống. Tuy nhiên, tùy thiết kế hệ thống, van một chiều cũng có thể được bố trí ở vị trí khác trên đường ống đẩy.

Cáp điện

Cáp điện cung cấp nguồn cho động cơ đặt chìm dưới nước. Đây là bộ phận đặc biệt quan trọng vì phải đảm bảo khả năng cách điện và chịu được điều kiện làm việc trong môi trường ẩm hoặc ngập nước.

Cáp phải được lựa chọn đúng tiết diện theo công suất, điện áp và chiều dài đường dây. Các mối nối cáp chìm cần được xử lý đúng kỹ thuật để tránh nước xâm nhập gây chập điện hoặc hư hỏng động cơ.

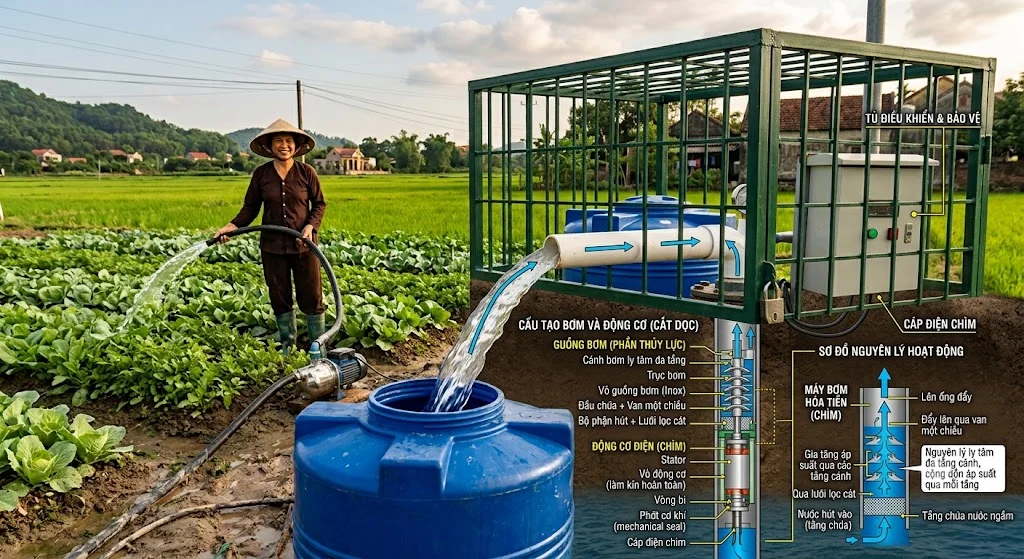

Sơ đồ cấu tạo máy bơm  hỏa tiễn

Có thể hình dung cấu tạo máy theo trình tự từ dưới lên như sau:

Động cơ chìm → khớp nối/trục bơm → các tầng cánh bơm → buồng bơm → cửa xả → van một chiều → đường ống đẩy.

Bên ngoài toàn bộ cụm máy là vỏ bảo vệ, trong khi cáp điện được dẫn từ động cơ lên tủ điều khiển hoặc nguồn điện trên mặt đất. Cách bố trí này giúp máy có dạng hình trụ dài, phù hợp với đường kính hạn chế của giếng khoan.

Nguyên lý hoạt động của máy bơm hỏa tiễn

Khi cấp điện, động cơ chìm bắt đầu quay và truyền chuyển động đến trục bơm. Các bánh công tác quay tạo lực hút nước từ khu vực xung quanh vào cửa hút của máy.

Nước sau đó đi qua tầng cánh đầu tiên và được tăng áp. Dòng nước tiếp tục đi qua các tầng cánh phía trên, áp suất tăng dần trước khi được đưa ra cửa xả và theo đường ống lên mặt đất.

Do động cơ được đặt chìm trong nước, môi trường nước xung quanh còn hỗ trợ tản nhiệt cho động cơ trong quá trình vận hành. Vì vậy, máy phải được lắp đặt trong điều kiện nguồn nước phù hợp và không nên để động cơ hoạt động ngoài điều kiện mà nhà sản xuất cho phép.

Ưu điểm của cấu tạo máy bơm hỏa tiễn

Thiết kế nhỏ gọn

Máy có dạng hình trụ dài nên có thể lắp đặt trong những giếng khoan có đường kính tương đối nhỏ. Toàn bộ động cơ và cụm bơm nằm dưới nước giúp tiết kiệm không gian trên mặt đất.

Thiết kế này cũng loại bỏ nhu cầu sử dụng một hệ thống ống hút dài từ mặt đất xuống giếng như nhiều loại bơm đặt cạn. Nhờ đó, máy phù hợp với những nguồn nước nằm sâu.

Khả năng tạo cột áp cao

Nhiều máy bơm hỏa tiễn sử dụng cấu tạo đa tầng cánh. Mỗi tầng tạo thêm áp lực cho dòng nước, giúp máy đạt cột áp lớn để đưa nước từ giếng sâu lên bồn chứa hoặc hệ thống cấp nước.

Tuy nhiên, cột áp thực tế không chỉ phụ thuộc vào số lượng cánh. Cần xem thông số lưu lượng – cột áp của từng model để lựa chọn chính xác.

Hoạt động êm hơn

Do toàn bộ máy được đặt dưới nước, tiếng ồn cơ học phát ra bên ngoài thường thấp hơn so với nhiều loại máy bơm đặt trên mặt đất. Đây là một ưu điểm đáng kể khi sử dụng cho hệ thống cấp nước sinh hoạt.

Mặc dù vậy, độ rung hoặc tiếng ồn bất thường vẫn có thể xuất hiện nếu máy bị mòn, lắp đặt sai, thiếu nước làm mát hoặc gặp vấn đề ở động cơ và cụm cánh bơm.

Cách chọn máy bơm hỏa  tiễn dựa trên cấu tạo

Chọn theo đường kính giếng

Đường kính ngoài của máy phải nhỏ hơn đường kính trong của giếng để có thể đưa máy xuống và lấy máy lên khi cần bảo dưỡng. Đồng thời, khoảng không xung quanh máy cần phù hợp với yêu cầu làm mát động cơ.

Không nên chọn máy chỉ dựa vào công suất. Một model công suất lớn nhưng đường kính thân quá lớn có thể không thể lắp đặt trong giếng hiện có.

Chọn theo độ sâu và cột áp

Cần xác định độ sâu mực nước động và vị trí mà nước cần được đưa tới. Sau đó tính tổng cột áp bao gồm chênh lệch cao độ và tổn thất trên đường ống.

Đây là cơ sở để chọn số tầng cánh và model máy. Máy phải có khả năng đáp ứng cột áp tại lưu lượng mong muốn thay vì chỉ dựa vào thông số cột áp tối đa.

Chọn theo chất lượng nguồn nước

Nước giếng có thể chứa cát, bùn hoặc các khoáng chất gây ảnh hưởng đến cánh bơm và động cơ. Nếu nguồn nước có nhiều cát, cần lựa chọn máy được thiết kế phù hợp với điều kiện này.

Ngoài ra, cần kiểm tra lưu lượng giếng để tránh chọn máy có công suất quá lớn. Nếu máy bơm nhanh hơn khả năng cấp nước của giếng, mực nước có thể giảm mạnh và gây nguy cơ máy hoạt động trong điều kiện không phù hợp.

FAQ về cấu tạo máy bơm hỏa tiễn

Máy bơm hỏa tiễn gồm những bộ phận chính nào?

Các bộ phận chính của máy bơm hỏa tiễn gồm động cơ chìm, trục bơm, cánh bơm, buồng bơm, vỏ máy, cửa hút, cửa xả và cáp điện. Tùy model, máy có thể được trang bị thêm van một chiều, phớt, bộ lọc hoặc các thiết bị bảo vệ động cơ. Các bộ phận này phối hợp với nhau để vừa tạo chuyển động quay, vừa tăng áp lực nước qua nhiều tầng trước khi đưa nước lên mặt đất.

Tại sao máy  bơm hỏa tiễn phải đặt chìm trong nước?

Động cơ của máy được thiết kế để làm việc trong môi trường nước và thường tận dụng nước xung quanh để hỗ trợ quá trình tản nhiệt. Việc đặt động cơ chìm cũng giúp máy có thể lấy nước trực tiếp từ giếng sâu mà không cần dùng cơ cấu hút dài từ trên mặt đất. Tuy nhiên, điều này cũng có nghĩa máy phải được lựa chọn và lắp đặt đúng điều kiện mực nước, nhiệt độ nước và yêu cầu làm mát của nhà sản xuất.

Cánh bơm càng nhiều thì máy bơm càng mạnh phải không?

Số lượng tầng cánh có liên quan đến khả năng tạo cột áp của máy, nhưng không thể kết luận đơn giản rằng càng nhiều cánh thì máy càng mạnh. Cột áp và lưu lượng còn phụ thuộc vào đường kính cánh, thiết kế thủy lực, tốc độ quay và công suất động cơ. Vì vậy, khi chọn máy cần xem đường đặc tính bơm và điểm làm việc thực tế thay vì chỉ đếm số tầng cánh.

Máy bơm hỏa  tiễn có cần mồi nước không?

Thông thường, do toàn bộ cụm bơm được đặt chìm trong nước nên máy bơm hỏa tiễn không cần thực hiện thao tác mồi nước giống nhiều loại bơm đặt cạn. Khi được lắp đặt đúng độ sâu và ngập nước theo yêu cầu, nước đã có sẵn tại cửa hút của máy. Tuy nhiên, hệ thống vẫn cần được thiết kế đúng, đặc biệt là đường ống đẩy và van một chiều, để đảm bảo máy vận hành ổn định sau khi khởi động.

Kết luận

Cấu tạo máy bơm  hỏa tiễn được thiết kế chuyên biệt cho việc bơm nước từ giếng khoan và các nguồn nước sâu. Những bộ phận quan trọng nhất gồm động cơ chìm, trục bơm, cánh bơm, buồng bơm, vỏ máy, cửa hút, cửa xả và cáp điện; trong đó cụm nhiều tầng cánh giúp máy tạo được cột áp phù hợp với các hệ thống cấp nước từ độ sâu lớn.

Khi lựa chọn máy, cần đồng thời xem xét đường kính giếng, độ sâu mực nước, lưu lượng, cột áp, chất lượng nguồn nước và công suất động cơ. Việc hiểu rõ cấu tạo không chỉ giúp chọn đúng máy mà còn hỗ trợ phát hiện nguyên nhân sự cố, bảo dưỡng và vận hành thiết bị hiệu quả hơn cấu tạo máy bơm hỏa tiễn.
