Mặt bích ống nhựa PVC là gì? Cấu tạo và cách chọn đúng

Mặt bích ống nhựa PVC là phụ kiện quan trọng trong các hệ thống đường ống nước và hóa chất, giúp kết nối ống với van hoặc thiết bị một cách chắc chắn và dễ tháo lắp. Nhờ đặc tính chống ăn mòn và trọng lượng nhẹ, loại mặt bích này được sử dụng rất rộng rãi trong cả dân dụng và công nghiệp. Tuy nhiên, nếu lựa chọn sai loại hoặc lắp đặt không đúng kỹ thuật, hệ thống rất dễ bị rò rỉ, giảm tuổi thọ và phát sinh chi phí sửa chữa.

Tổng quan về mặt bích ống nhựa PVC

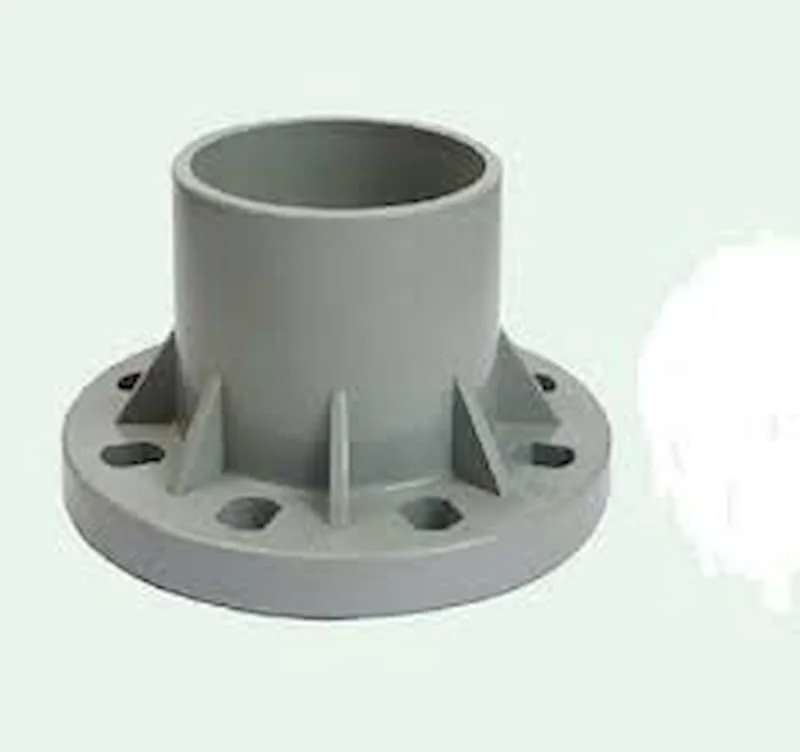

Mặt bích ống nhựa PVC là gì

Mặt bích ống nhựa PVC là loại phụ kiện dùng để kết nối các đoạn ống nhựa với nhau hoặc kết nối với van, máy bơm và các thiết bị khác trong hệ thống. Thay vì hàn cố định như kim loại, mặt bích PVC sử dụng bu lông để siết chặt hai đầu kết nối, kết hợp với gioăng để tạo độ kín. Điều này giúp việc tháo lắp, bảo trì hoặc thay thế trở nên dễ dàng hơn rất nhiều. Loại mặt bích này đặc biệt phù hợp với hệ thống cấp thoát nước, xử lý nước thải và các môi trường không yêu cầu áp suất cao.

Vai trò của mặt bích trong hệ thống PVC

Trong hệ thống ống nhựa PVC, mặt bích đóng vai trò là điểm kết nối linh hoạt giữa các thành phần. Khi có sự cố hoặc cần bảo trì, người dùng chỉ cần tháo bu lông thay vì phải cắt ống, giúp tiết kiệm thời gian và chi phí. Ngoài ra, mặt bích còn giúp hệ thống dễ dàng mở rộng hoặc thay đổi cấu trúc khi cần. Đây là yếu tố quan trọng trong các hệ thống lớn hoặc hệ thống cần bảo trì định kỳ.

Ưu điểm của mặt bích nhựa PVC

Mặt bích PVC có nhiều ưu điểm như trọng lượng nhẹ, dễ vận chuyển và lắp đặt, không bị ăn mòn trong môi trường nước hoặc hóa chất nhẹ. So với mặt bích kim loại, chi phí thấp hơn đáng kể và không cần xử lý chống gỉ. Ngoài ra, khả năng cách điện và không bị oxy hóa giúp tăng độ bền trong nhiều điều kiện sử dụng khác nhau. Đây là lựa chọn phù hợp cho các hệ thống yêu cầu kinh tế và ổn định.

Cấu tạo và nguyên lý hoạt động của mặt bích PVC

Cấu tạo của mặt bích ống nhựa PVC

Mặt bích PVC gồm thân bích, các lỗ bu lông và bề mặt tiếp xúc với gioăng. Phần thân được thiết kế để kết nối với ống bằng keo dán hoặc ren, tùy theo loại sản phẩm. Các lỗ bu lông được bố trí đều quanh chu vi giúp phân bố lực ép đồng đều khi siết. Bề mặt tiếp xúc cần đảm bảo độ phẳng để tăng khả năng làm kín. Tùy vào tiêu chuẩn sản xuất, kích thước và khoảng cách lỗ bu lông có thể khác nhau.

Nguyên lý làm kín của mặt bích PVC

Nguyên lý làm kín của mặt bích PVC dựa trên việc nén gioăng giữa hai mặt bích. Khi siết bu lông, lực ép sẽ làm gioăng biến dạng và lấp kín các khe hở nhỏ trên bề mặt tiếp xúc. Gioăng thường làm từ cao su hoặc vật liệu đàn hồi để đảm bảo độ kín và khả năng chịu áp. Nếu lực siết không đều hoặc gioăng kém chất lượng, khả năng rò rỉ sẽ tăng lên đáng kể. Vì vậy, việc lắp đặt đúng kỹ thuật là rất quan trọng.

Các loại gioăng dùng cho mặt bích PVC

Gioăng sử dụng cho mặt bích PVC thường là cao su EPDM, NBR hoặc PTFE tùy theo môi trường. EPDM phù hợp với nước sạch và môi trường thông thường, NBR chịu dầu tốt hơn, còn PTFE dùng cho hóa chất. Việc chọn đúng loại gioăng giúp tăng hiệu quả làm kín và kéo dài tuổi thọ hệ thống. Đây là yếu tố quan trọng nhưng thường bị bỏ qua trong thực tế.

Các loại mặt bích ống nhựa PVC phổ biến

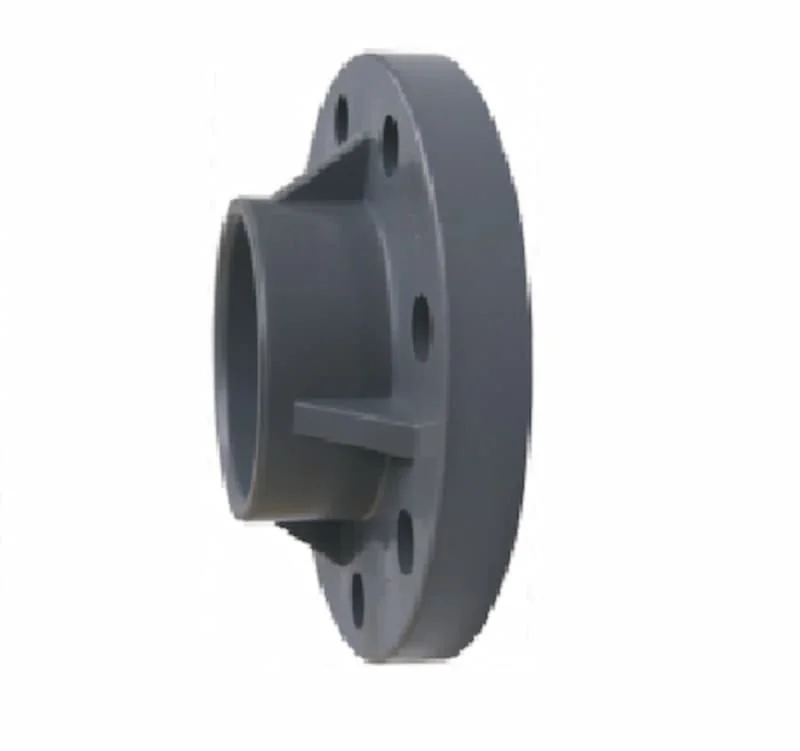

Mặt bích dán keo PVC

Đây là loại phổ biến nhất, sử dụng keo chuyên dụng để kết nối trực tiếp với ống PVC. Ưu điểm là độ kín cao và kết nối chắc chắn, phù hợp với hệ thống cố định. Tuy nhiên, khi cần tháo lắp hoặc thay thế sẽ khó khăn hơn so với loại ren hoặc bích rời. Loại này thường được sử dụng trong hệ thống cấp nước cố định.

Mặt bích ren PVC

Mặt bích ren có phần ren trong hoặc ngoài để kết nối với ống hoặc thiết bị. Ưu điểm là dễ lắp đặt và tháo rời, không cần dùng keo. Tuy nhiên, độ kín phụ thuộc nhiều vào kỹ thuật quấn băng tan và độ chính xác của ren. Loại này phù hợp với các hệ thống cần tháo lắp thường xuyên.

Mặt bích rời PVC

Mặt bích rời gồm hai phần riêng biệt, giúp dễ căn chỉnh khi lắp đặt. Loại này cho phép xoay linh hoạt để khớp lỗ bu lông, rất tiện trong thi công. Đây là lựa chọn tốt cho các hệ thống lớn hoặc phức tạp, nơi cần độ linh hoạt cao khi lắp đặt.

Thông số kỹ thuật cần lưu ý

Kích thước và tiêu chuẩn

Mặt bích PVC có nhiều kích thước từ DN20 đến DN300 hoặc lớn hơn. Cần chọn đúng kích thước để đảm bảo lắp ghép chính xác. Các tiêu chuẩn phổ biến gồm JIS, DIN và ANSI, mỗi tiêu chuẩn có khoảng cách lỗ bu lông khác nhau. Nếu chọn sai tiêu chuẩn, việc lắp đặt sẽ không thực hiện được.

Áp suất làm việc của mặt bích PVC

Mặt bích PVC thường được sử dụng trong hệ thống áp suất thấp đến trung bình. Do đặc tính vật liệu nhựa, khả năng chịu áp kém hơn kim loại. Nếu sử dụng trong hệ thống áp suất cao, mặt bích có thể bị nứt hoặc biến dạng. Vì vậy, cần kiểm tra thông số áp suất trước khi lựa chọn.

Nhiệt độ và môi trường sử dụng

PVC có giới hạn nhiệt độ khoảng dưới 60°C. Trong môi trường nhiệt độ cao, vật liệu có thể bị mềm hoặc biến dạng. Tuy nhiên, PVC có khả năng chống ăn mòn rất tốt trong môi trường nước và hóa chất nhẹ. Đây là lý do nó được sử dụng rộng rãi trong xử lý nước.

Cách chọn mặt bích ống nhựa PVC đúng

Xác định điều kiện vận hành

Trước khi chọn mặt bích, cần xác định rõ áp suất, nhiệt độ và loại môi chất trong hệ thống. Điều này giúp lựa chọn đúng loại vật liệu và cấu tạo phù hợp. Nếu môi trường có hóa chất hoặc nhiệt độ cao, cần chọn loại gioăng và vật liệu phù hợp để đảm bảo độ bền.

Kiểm tra tiêu chuẩn kết nối

Cần kiểm tra tiêu chuẩn mặt bích của hệ thống để đảm bảo tương thích. Các tiêu chuẩn như JIS, DIN hoặc ANSI có sự khác biệt về kích thước và khoảng cách lỗ bu lông. Nếu không khớp, việc lắp đặt sẽ không thực hiện được.

Chọn sản phẩm chất lượng

Nên chọn sản phẩm từ nhà cung cấp uy tín để đảm bảo độ bền và độ kín. Sản phẩm kém chất lượng có thể bị nứt hoặc rò rỉ sau thời gian ngắn sử dụng. Việc đầu tư đúng ngay từ đầu sẽ giúp tiết kiệm chi phí về lâu dài.

Kết luận

Mặt bích PVC là giải pháp kết nối linh hoạt, dễ lắp đặt và tiết kiệm chi phí cho nhiều hệ thống nước và hóa chất. Khi hiểu rõ cấu tạo và nguyên lý, bạn sẽ dễ dàng lựa chọn đúng và tránh các sai lầm phổ biến. mặt bích ống nhựa PVC là lựa chọn phù hợp cho các hệ thống cần độ bền và tính kinh tế cao.
