Globe valve là gì? Hướng dẫn chọn đúng kỹ thuật

Globe valves (van cầu) là loại van dùng để đóng/mở và đặc biệt là điều tiết lưu lượng dòng chảy trong hệ thống đường ống, trong thực tế đây là loại van rất phổ biến trong hệ thống hơi, nước, dầu và hóa chất, nhờ khả năng kiểm soát lưu lượng chính xác, việc lựa chọn đúng loại globe valve giúp tăng hiệu quả vận hành và giảm hao mòn thiết bị.

Khái niệm globe valve và đặc điểm nổi bật

Globe valve là loại van có cấu tạo dòng chảy đi qua thân van theo dạng đổi hướng, thường tạo thành hình chữ S, trong thực tế thiết kế này giúp van có khả năng điều tiết lưu lượng rất tốt, đặc điểm nổi bật là độ kín cao và khả năng điều chỉnh dòng chảy mượt mà, tuy nhiên nhược điểm là gây tổn thất áp suất lớn hơn so với van cổng, vì vậy cần sử dụng đúng mục đích để đạt hiệu quả tối ưu.

Globe valve và ứng dụng thực tế

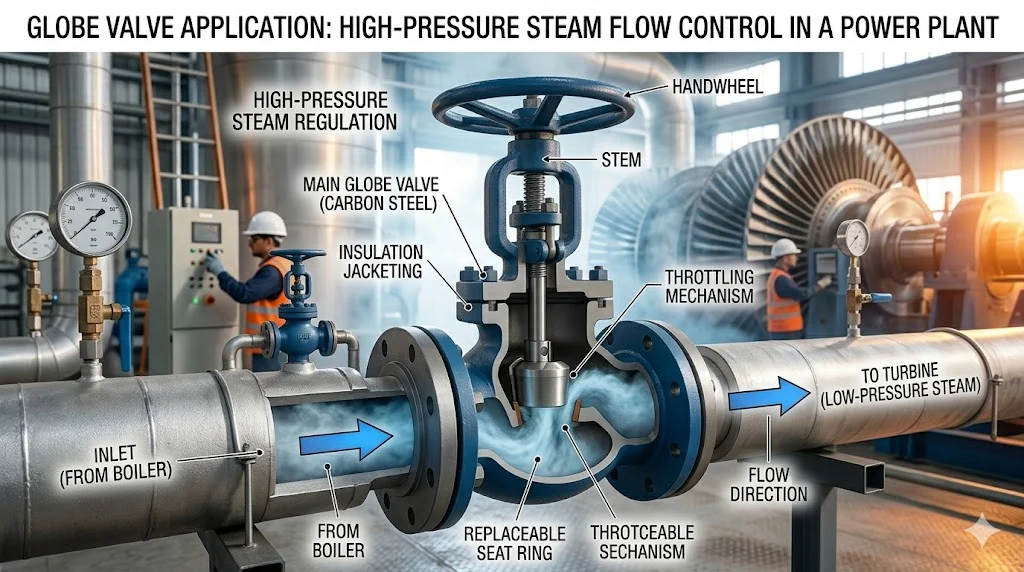

Globe valve được sử dụng rộng rãi trong hệ thống hơi, HVAC, dầu khí và xử lý nước, trong thực tế van thường được lắp tại các vị trí cần điều chỉnh lưu lượng như đầu vào thiết bị hoặc đường nhánh, ví dụ trong hệ thống hơi van cầu giúp kiểm soát lưu lượng để duy trì nhiệt độ ổn định, một sai lầm phổ biến là dùng globe valve cho mục đích đóng mở hoàn toàn liên tục khiến van nhanh mòn.

Cấu tạo globe valve

Các bộ phận chính của van

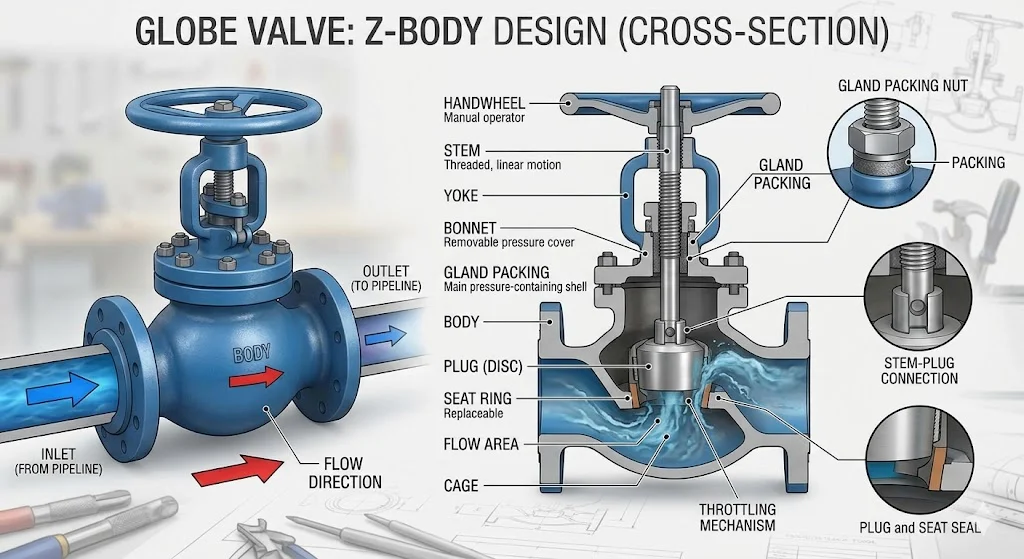

Cấu tạo của globe valve gồm thân van, đĩa van (disc), trục van (stem), seat và nắp van (bonnet), trong thực tế thân van là phần chịu áp lực chính và định hình dòng chảy, đĩa van là bộ phận đóng mở trực tiếp, trục van truyền chuyển động từ tay quay xuống đĩa, còn seat là bề mặt tiếp xúc để tạo độ kín, mỗi bộ phận đều đóng vai trò quan trọng trong việc đảm bảo van hoạt động ổn định và chính xác, nếu một bộ phận bị mòn có thể ảnh hưởng đến toàn bộ hiệu suất của van.

Nguyên lý hoạt động của van

Nguyên lý hoạt động của globe valve dựa trên chuyển động tịnh tiến của đĩa van, khi xoay tay quay, trục van sẽ nâng hoặc hạ đĩa để điều chỉnh lưu lượng dòng chảy, trong thực tế cơ chế này cho phép kiểm soát lưu lượng rất chính xác, khác với van bi hoặc van cổng, globe valve có thể hoạt động ổn định trong các ứng dụng cần điều tiết liên tục, tuy nhiên nếu vận hành sai có thể gây mài mòn nhanh tại seat và đĩa.

Phân loại globe valve

Globe valve chữ Z, chữ Y và góc

Globe valve có nhiều dạng như chữ Z (dạng phổ biến), chữ Y (giảm tổn thất áp) và dạng góc (angle valve), trong thực tế mỗi loại phù hợp với từng vị trí lắp đặt và yêu cầu kỹ thuật khác nhau, ví dụ dạng chữ Y giúp giảm tổn thất áp lực trong khi dạng góc phù hợp cho thay đổi hướng dòng chảy, việc lựa chọn đúng loại giúp tối ưu hiệu suất hệ thống.

Globe valve theo vật liệu

Van có thể được làm từ gang, thép, inox hoặc đồng tùy ứng dụng, trong thực tế vật liệu ảnh hưởng trực tiếp đến độ bền và khả năng chịu nhiệt, ví dụ inox phù hợp môi trường ăn mòn còn thép dùng cho áp lực cao, việc chọn đúng vật liệu giúp tăng tuổi thọ và giảm chi phí bảo trì.

Thông số kỹ thuật globe valve

Áp suất và nhiệt độ làm việc

Globe valve thường làm việc trong môi trường áp suất và nhiệt độ trung bình đến cao, trong thực tế cần chọn van có thông số phù hợp với hệ thống để đảm bảo an toàn, nếu chọn sai có thể gây rò rỉ hoặc hỏng van, đặc biệt trong hệ thống hơi cần chú ý đến nhiệt độ làm việc.

Kích thước và tiêu chuẩn kết nối

Kích thước DN và tiêu chuẩn kết nối như ren hoặc mặt bích cần phù hợp với hệ thống đường ống, trong thực tế việc chọn đúng giúp lắp đặt dễ dàng và đảm bảo độ kín, nếu không phù hợp có thể gây rò rỉ hoặc không lắp được.

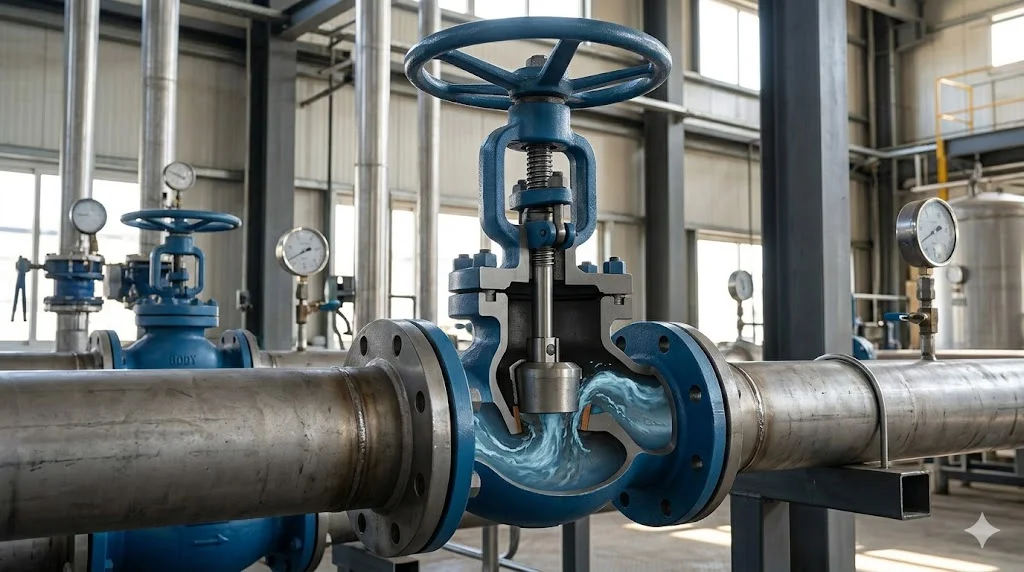

Cách chọn globe valve đúng kỹ thuật

Lựa chọn theo nhu cầu sử dụng

Khi chọn globe valve cần xác định rõ mục đích sử dụng là điều tiết hay đóng mở, trong thực tế van cầu phù hợp nhất cho điều tiết lưu lượng, ngoài ra cần xem xét môi chất như nước, hơi hoặc hóa chất để chọn vật liệu phù hợp, việc lựa chọn đúng giúp tăng hiệu quả và giảm hao mòn.

Tiêu chí kỹ thuật cần quan tâm

Ngoài thông số cơ bản, cần chú ý đến độ kín, độ bền và thương hiệu sản phẩm, trong thực tế van chất lượng cao sẽ hoạt động ổn định và ít gặp sự cố, việc lựa chọn đúng giúp tiết kiệm chi phí vận hành và bảo trì lâu dài.

FAQ về globe valves

Globe valves dùng để làm gì?

Dùng để điều tiết và kiểm soát lưu lượng dòng chảy trong hệ thống. Trong thực tế van cầu cho phép điều chỉnh chính xác hơn so với nhiều loại van khác. Vì vậy thường được dùng trong hệ thống hơi và công nghiệp.

Globe valve có bền không?

Có nếu chọn đúng vật liệu và sử dụng đúng điều kiện. Trong thực tế van có thể hoạt động ổn định trong nhiều năm nếu bảo trì tốt. Tuy nhiên cần kiểm tra định kỳ để đảm bảo hiệu suất.

Globe valve khác van cổng thế nào?

Khác ở chức năng vì van cầu dùng để điều tiết còn van cổng chủ yếu đóng mở. Trong thực tế van cầu kiểm soát tốt hơn nhưng gây tổn thất áp lớn hơn. Việc chọn đúng loại giúp tối ưu hệ thống.

Globe valve có dùng cho nước nóng được không?

Có vì thiết kế chịu nhiệt tốt. Trong thực tế van thường được dùng trong hệ thống hơi và nước nóng. Tuy nhiên cần chọn vật liệu phù hợp để đảm bảo độ bền.

Nên chọn globe valve như thế nào?

Nên chọn dựa trên áp suất, nhiệt độ và mục đích sử dụng. Trong thực tế việc xác định đúng giúp chọn van phù hợp và đảm bảo hiệu quả. Ngoài ra nên chọn sản phẩm từ nhà cung cấp uy tín.

Kết luận

Globe valve là loại van quan trọng giúp điều tiết dòng chảy chính xác trong nhiều hệ thống công nghiệp và dân dụng, việc lựa chọn đúng loại van và thông số kỹ thuật sẽ giúp tối ưu hiệu suất và kéo dài tuổi thọ khi sử dụng globe valves.
