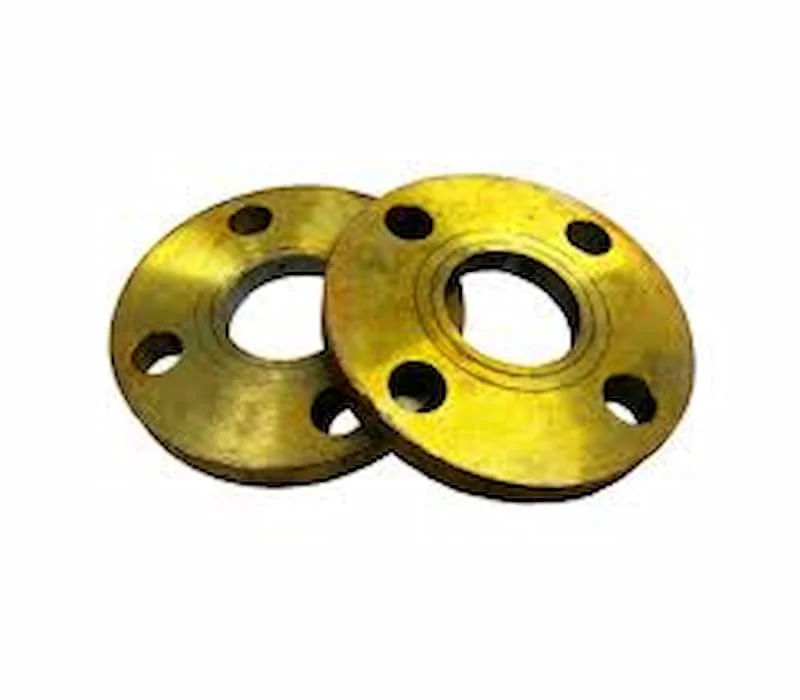

Giới thiệu về Flange JIS

Flange JIS trong hệ thống đường ống công nghiệp, việc lựa chọn đúng tiêu chuẩn mặt bích quyết định trực tiếp đến độ an toàn và hiệu suất vận hành. Flange JIS là dòng mặt bích được sản xuất theo tiêu chuẩn công nghiệp Nhật Bản, nổi bật nhờ tính đồng bộ cao, khả năng chịu áp lực ổn định và phạm vi ứng dụng rộng. Đây là tiêu chuẩn được sử dụng phổ biến tại châu Á và nhiều quốc gia có hệ thống kỹ thuật theo chuẩn Nhật.

Tổng quan về Flange JIS và đặc điểm kỹ thuật

Khái niệm và tiêu chuẩn áp dụng Flange JIS

Flange JIS là loại mặt bích được sản xuất theo bộ tiêu chuẩn Japanese Industrial Standards. Các thông số về đường kính, số lượng lỗ bulong, khoảng cách tâm lỗ và cấp áp suất đều được quy định rõ ràng.

Các cấp áp suất phổ biến bao gồm 5K, 10K, 16K và 20K. Mỗi cấp tương ứng với khả năng chịu áp suất khác nhau, giúp người dùng lựa chọn phù hợp với điều kiện vận hành thực tế.

Vật liệu chế tạo và cấu tạo cơ bản

Sản phẩm thường được chế tạo từ thép carbon, thép không gỉ hoặc thép hợp kim. Thép carbon phù hợp với hệ thống áp suất trung bình và chi phí hợp lý. Thép không gỉ được sử dụng trong môi trường có tính ăn mòn cao.

Phân loại Flange JIS theo ứng dụng

Phân loại theo cấp áp suất

Các dòng phổ biến như 5K, 10K và 20K được phân biệt dựa trên khả năng chịu áp lực. Hệ thống áp suất thấp thường sử dụng 5K hoặc 10K, trong khi hệ thống công nghiệp nặng có thể yêu cầu 16K hoặc 20K. Việc lựa chọn đúng cấp áp suất giúp đảm bảo an toàn và tránh quá tải cho hệ thống.

Phân loại theo kiểu kết nối

Các kiểu phổ biến bao gồm bích hàn cổ, bích hàn trượt, bích ren và bích mù. Bích hàn cổ phù hợp với áp suất cao nhờ cấu trúc chắc chắn. Bích hàn trượt thuận tiện cho lắp đặt nhanh và bảo trì. Bích mù được sử dụng để bịt kín đầu ống.

Ứng dụng thực tế trong công nghiệp

Ngành dầu khí và hóa chất

Trong môi trường áp suất cao và nhiệt độ lớn, tiêu chuẩn JIS đảm bảo tính ổn định và độ kín của mối nối. Điều này đặc biệt quan trọng trong hệ thống dẫn dầu và hóa chất.

Hệ thống xử lý nước và thực phẩm

Đối với ngành thực phẩm và xử lý nước, vật liệu thép không gỉ theo tiêu chuẩn Nhật giúp đảm bảo an toàn vệ sinh và chống ăn mòn hiệu quả.

Công nghiệp chế tạo và sản xuất

Nhiều nhà máy sản xuất tại châu Á sử dụng tiêu chuẩn này để đồng bộ hóa thiết bị và hệ thống ống, đảm bảo khả năng thay thế linh hoạt khi cần thiết.

So sánh với các tiêu chuẩn khác

So với tiêu chuẩn ANSI của Mỹ hoặc DIN của châu Âu, tiêu chuẩn Nhật có một số khác biệt về kích thước và cấp áp suất. Việc không tương thích giữa các tiêu chuẩn có thể gây khó khăn khi lắp đặt nếu không kiểm tra kỹ thông số. Tuy nhiên, điểm mạnh của tiêu chuẩn Nhật là tính phổ biến tại khu vực châu Á và sự đồng bộ cao trong hệ thống thiết bị công nghiệp.

Quy trình sản xuất và kiểm định chất lượng

Quy trình sản xuất bao gồm lựa chọn vật liệu, rèn hoặc gia công cơ khí, xử lý nhiệt và kiểm tra kích thước chính xác. Sau đó, sản phẩm được kiểm tra áp suất và độ bền theo quy định kỹ thuật. Việc kiểm định nghiêm ngặt giúp đảm bảo khả năng chịu lực và độ kín của sản phẩm khi đưa vào sử dụng.

Hướng dẫn lắp đặt đúng kỹ thuật

Trước khi lắp đặt, cần kiểm tra độ phẳng của bề mặt và lựa chọn gioăng phù hợp. Khi siết bulong, nên thực hiện theo thứ tự chéo để phân bố lực đều. Kiểm tra áp suất sau khi lắp đặt giúp phát hiện sớm rò rỉ và đảm bảo hệ thống vận hành ổn định.

Kết luận

Trong hệ thống đường ống công nghiệp, việc lựa chọn tiêu chuẩn mặt bích phù hợp đóng vai trò quan trọng trong đảm bảo an toàn và hiệu quả vận hành. Với thiết kế đồng bộ, khả năng chịu áp lực tốt và phạm vi ứng dụng rộng, Flange JIS là giải pháp đáng tin cậy cho nhiều ngành công nghiệp tại châu Á và trên thế giới. Việc lựa chọn đúng vật liệu, cấp áp suất và quy trình lắp đặt Flange JIS sẽ giúp hệ thống hoạt động bền vững và giảm thiểu rủi ro trong dài hạn.
