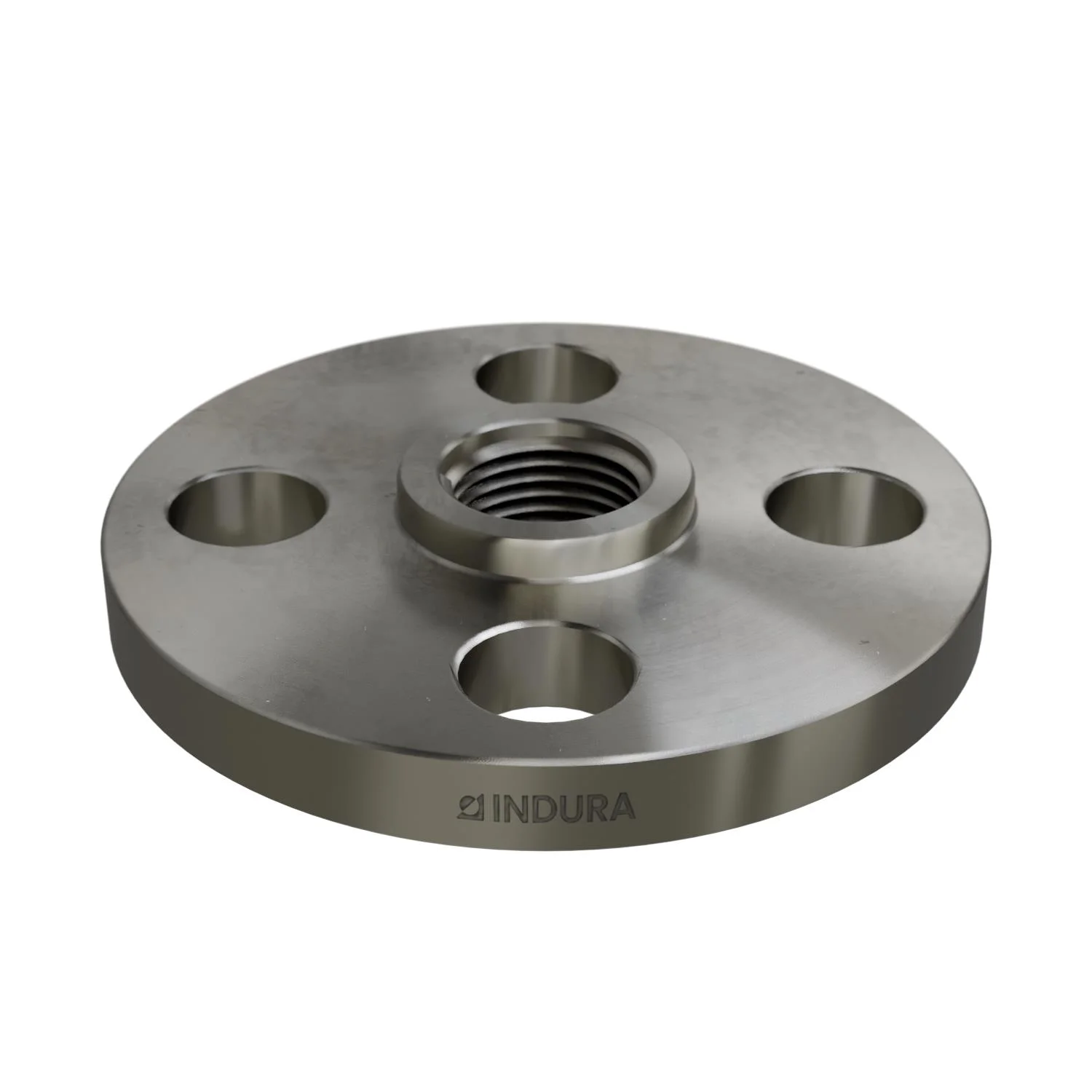

Giới thiệu về Flange ASME B16.5

Flange ASME B16.5 là một trong những tiêu chuẩn mặt bích quan trọng và phổ biến nhất trong các hệ thống đường ống công nghiệp. Tiêu chuẩn này được ban hành bởi Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME) nhằm quy định kích thước, vật liệu, cấp áp suất và các thông số kỹ thuật của mặt bích. Nhờ tuân theo tiêu chuẩn ASME B16.5, các hệ thống đường ống có thể đảm bảo sự đồng bộ, an toàn và hiệu quả trong quá trình vận hành.

Flange ASME B16.5 là gì

Khái niệm về tiêu chuẩn ASME B16.5

Flange ASME B16.5 là tiêu chuẩn kỹ thuật quy định các loại mặt bích sử dụng trong hệ thống đường ống có kích thước từ 1/2 inch đến 24 inch. Tiêu chuẩn này bao gồm các yêu cầu về kích thước, vật liệu chế tạo, khả năng chịu áp suất và nhiệt độ của mặt bích.

Vai trò của tiêu chuẩn trong hệ thống đường ống Flange ASME B16.5

Tiêu chuẩn ASME B16.5 giúp đảm bảo rằng các mặt bích được sản xuất và lắp đặt theo cùng một hệ thống kích thước và thông số kỹ thuật. Điều này giúp giảm sai sót trong thiết kế và đảm bảo độ an toàn cho toàn bộ hệ thống.

Lịch sử phát triển của ASME B16.5

Tiêu chuẩn ASME B16.5 được phát triển nhằm đáp ứng nhu cầu tiêu chuẩn hóa các loại mặt bích trong ngành công nghiệp cơ khí và đường ống.

Các loại flange theo tiêu chuẩn ASME B16.5

Flange hàn cổ (Weld Neck Flange)

Flange hàn cổ có phần cổ dài được hàn trực tiếp vào đường ống. Thiết kế này giúp phân bố ứng suất đều và tăng khả năng chịu áp lực của hệ thống. Loại mặt bích này thường được sử dụng trong các hệ thống có áp suất và nhiệt độ cao như nhà máy hóa dầu hoặc nhà máy điện.

Flange hàn trượt (Slip-On Flange)

Slip-on flange được lắp trượt vào đầu ống và sau đó được hàn cố định. Loại này có thiết kế đơn giản và chi phí sản xuất thấp. Chúng thường được sử dụng trong các hệ thống có áp suất trung bình hoặc các ứng dụng không yêu cầu độ bền quá cao.

Ứng dụng của flange ASME B16.5

Flange ASME B16.5 được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Trong ngành dầu khí, chúng được dùng để kết nối các đường ống dẫn dầu hoặc khí. Trong ngành hóa chất, mặt bích giúp kết nối hệ thống đường ống dẫn hóa chất với các thiết bị như bơm và van.

Tiêu chuẩn kỹ thuật của flange ASME B16.5

Vật liệu chế tạo

Các mặt bích theo tiêu chuẩn ASME B16.5 thường được sản xuất từ thép carbon, thép không gỉ hoặc các hợp kim đặc biệt. Việc lựa chọn vật liệu phụ thuộc vào môi trường làm việc và yêu cầu kỹ thuật của hệ thống.

Kích thước và độ dày

Tiêu chuẩn quy định rõ kích thước, đường kính lỗ bu lông và độ dày của mặt bích để đảm bảo khả năng chịu áp lực và độ bền của mối nối.

Quy trình sản xuất và kiểm tra chất lượng

Quy trình sản xuất

Mặt bích ASME B16.5 được sản xuất qua nhiều bước như chọn vật liệu, gia công cơ khí, xử lý nhiệt và kiểm tra kích thước. Quy trình sản xuất nghiêm ngặt giúp đảm bảo mặt bích đạt tiêu chuẩn kỹ thuật và độ bền cao.

Kiểm tra chất lượng sản phẩm

Sau khi sản xuất, mặt bích được kiểm tra về kích thước, độ bền và khả năng chịu áp lực. Các bước kiểm tra này giúp đảm bảo sản phẩm đáp ứng đầy đủ yêu cầu của tiêu chuẩn ASME.

Lưu ý khi lắp đặt flange ASME B16.5

Khi lắp đặt mặt bích, cần đảm bảo hai mặt bích được căn chỉnh chính xác để tránh ứng suất không đều. Ngoài ra, cần sử dụng đúng loại gioăng và siết bu lông theo thứ tự chéo để đảm bảo lực phân bố đồng đều.

Kết luận

Flange ASME B16.5 là tiêu chuẩn mặt bích quan trọng trong các hệ thống đường ống công nghiệp hiện đại. Nhờ quy định rõ ràng về kích thước, vật liệu và khả năng chịu áp lực, tiêu chuẩn này giúp đảm bảo sự an toàn và hiệu quả trong vận hành hệ thống.

Việc lựa chọn và sử dụng đúng loại mặt bích theo tiêu chuẩn ASME sẽ giúp hệ thống hoạt động ổn định và dễ dàng bảo trì. Trong nhiều ngành công nghiệp hiện nay, flange ASME B16.5 vẫn là giải pháp kết nối đường ống đáng tin cậy và hiệu quả.
