Flanged ball valve chính hãng cho hệ thống công nghiệp

Flanged ball valve là dòng van bi sử dụng kiểu kết nối mặt bích để lắp đặt chắc chắn vào hệ thống đường ống công nghiệp. Thiết bị được thiết kế nhằm đóng mở lưu chất bằng cơ cấu xoay một phần tư vòng, giúp thao tác nhanh, độ kín cao và hạn chế tối đa hiện tượng rò rỉ trong quá trình vận hành. Sản phẩm được ứng dụng rộng rãi trong các hệ thống nước sạch, nước thải, dầu, khí nén, hơi nóng và nhiều loại hóa chất khác nhau. Với kết cấu chắc chắn, khả năng chịu áp lực tốt và bảo trì thuận tiện, đây là giải pháp đáng tin cậy cho các công trình dân dụng và công nghiệp yêu cầu tính ổn định, an toàn và tuổi thọ lâu dài.

Giới thiệu và đặc điểm nổi bật của van bi mặt bích

Khái niệm flanged ball valve trong thực tế

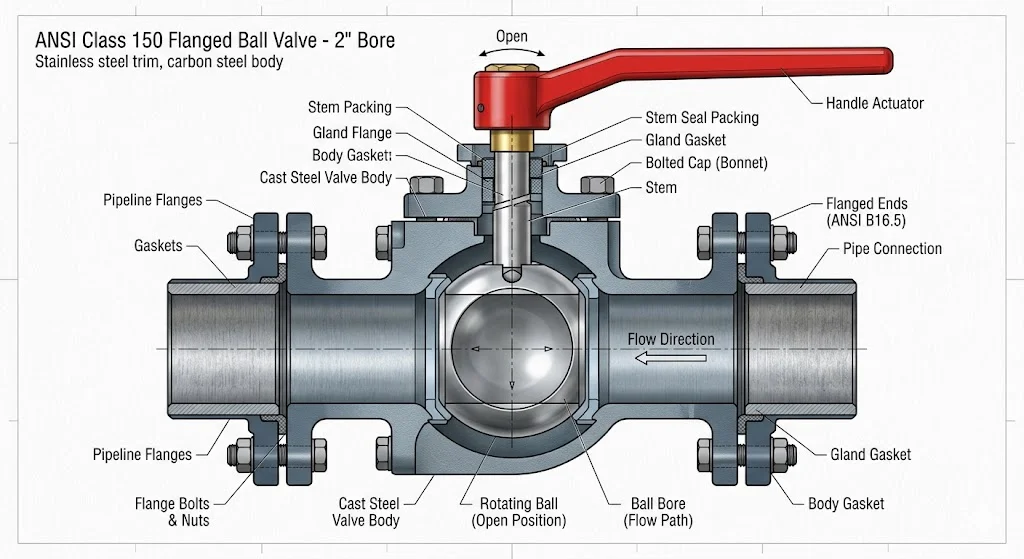

Van bi mặt bích là thiết bị sử dụng viên bi rỗng có lỗ xuyên tâm để kiểm soát dòng chảy. Khi tay gạt hoặc bộ truyền động xoay bi 90 độ, lỗ bi sẽ thẳng hàng hoặc vuông góc với đường ống, cho phép lưu chất đi qua hoặc bị chặn hoàn toàn. Kiểu kết nối mặt bích giúp liên kết thiết bị với đường ống bằng bu lông và gioăng, tạo độ kín cao và chịu được rung động tốt.

Trong thực tế, sản phẩm thường được lắp đặt tại các vị trí cần đóng mở nhanh và cô lập hệ thống để bảo trì. Thiết bị đặc biệt phù hợp với các đường ống có kích thước trung bình đến lớn, nơi yêu cầu kết nối chắc chắn và khả năng tháo lắp thuận tiện.

Đặc điểm nổi bật của van bi mặt bích

Thiết bị có ưu điểm lớn nhất là đóng mở nhanh chỉ với một thao tác xoay 90 độ. Cơ chế này giúp tiết kiệm thời gian vận hành và giảm mài mòn cho các bộ phận bên trong. Bề mặt viên bi được gia công chính xác, kết hợp với gioăng PTFE hoặc vật liệu kỹ thuật cao cấp để bảo đảm độ kín vượt trội.

Kết nối mặt bích giúp thiết bị chịu áp lực tốt, phù hợp với nhiều tiêu chuẩn như JIS, DIN và ANSI. Cấu tạo đơn giản, ít chi tiết chuyển động và khả năng bảo trì thuận tiện giúp giảm đáng kể chi phí vận hành trong dài hạn.

Van bi mặt bích và ứng dụng thực tế

Ứng dụng trong hệ thống dân dụng

Trong các tòa nhà, khu đô thị và công trình hạ tầng, thiết bị được sử dụng cho hệ thống cấp nước, điều hòa trung tâm, phòng cháy chữa cháy và cấp thoát nước kỹ thuật. Khả năng đóng mở nhanh giúp cô lập từng khu vực khi cần sửa chữa mà không ảnh hưởng đến toàn bộ mạng lưới.

Độ kín ổn định giúp hạn chế rò rỉ và giảm thất thoát lưu chất. Nhờ đó, hệ thống vận hành an toàn hơn và giảm chi phí bảo trì.

Ứng dụng trong công nghiệp

Trong các nhà máy thực phẩm, hóa chất, dầu khí, dược phẩm và xử lý nước, thiết bị được sử dụng để kiểm soát nhiều loại lưu chất khác nhau. Kết cấu chắc chắn và vật liệu đa dạng cho phép đáp ứng các môi trường áp suất cao hoặc có tính ăn mòn.

Khi kết hợp với bộ truyền động điện hoặc khí nén, thiết bị có thể tích hợp vào hệ thống điều khiển tự động, giúp nâng cao hiệu suất và giảm sự phụ thuộc vào thao tác thủ công.

Các loại van bi mặt bích phổ biến

Phân loại theo cấu tạo thân van

Loại thân hai mảnh được sử dụng phổ biến nhờ thiết kế gọn và chi phí hợp lý. Loại ba mảnh cho phép tháo rời phần giữa để bảo trì mà không cần tháo toàn bộ thân van khỏi đường ống.

Ngoài ra còn có loại thân đúc nguyên khối dành cho các ứng dụng yêu cầu độ bền cao và khả năng chịu áp lực lớn.

Phân loại theo vật liệu chế tạo

Gang cầu thường được sử dụng cho hệ thống nước và HVAC. Thép carbon phù hợp với dầu, khí và điều kiện áp lực cao. Inox 304 và inox 316 được ưu tiên trong môi trường ăn mòn hoặc yêu cầu vệ sinh nghiêm ngặt.

Vật liệu phù hợp giúp tăng tuổi thọ thiết bị và duy trì hiệu suất vận hành ổn định.

Phân loại theo cơ cấu điều khiển

Thiết bị có thể vận hành bằng tay gạt, tay quay hộp số, bộ truyền động điện hoặc khí nén. Cấu hình thủ công phù hợp với hệ thống đơn giản, trong khi các giải pháp tự động hóa đáp ứng yêu cầu điều khiển từ xa.

Việc lựa chọn cơ cấu phù hợp giúp tối ưu hiệu quả sử dụng và khả năng tích hợp với hệ thống điều khiển.

Cấu tạo và nguyên lý hoạt động

Cấu tạo chi tiết của sản phẩm

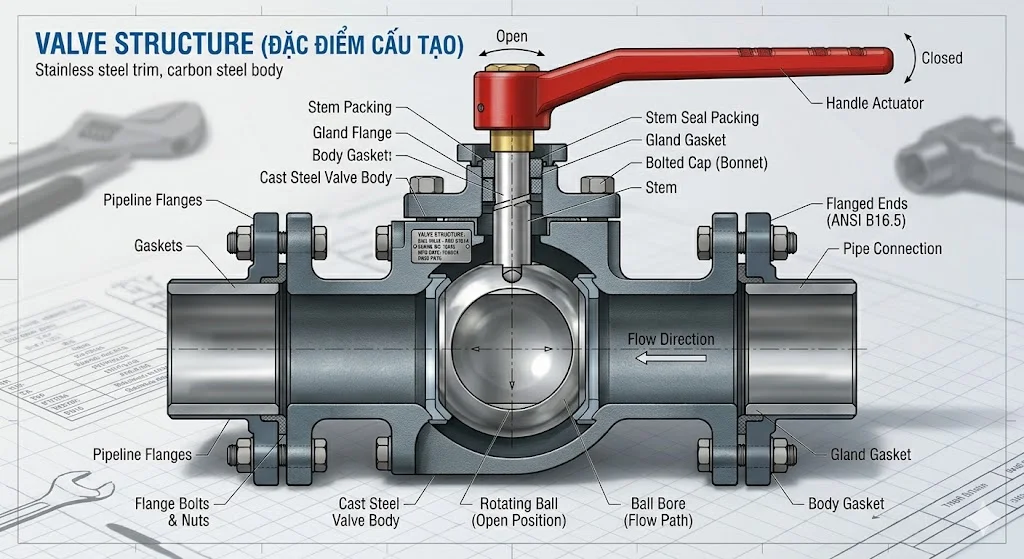

Một bộ van hoàn chỉnh bao gồm thân van, viên bi, trục, gioăng làm kín, ghế đỡ bi, bộ truyền động và hệ thống bu lông mặt bích. Thân van là bộ phận chịu áp lực chính, được gia công chính xác để bảo đảm độ kín.

Viên bi được đánh bóng để giảm ma sát và tăng độ bền. Ghế làm kín bằng PTFE hoặc vật liệu chuyên dụng giúp duy trì khả năng đóng kín trong nhiều điều kiện vận hành.

Nguyên lý hoạt động của sản phẩm

Khi trục xoay, viên bi sẽ thay đổi vị trí của lỗ xuyên tâm. Khi lỗ bi trùng với hướng dòng chảy, lưu chất đi qua với tổn thất áp suất rất thấp. Khi xoay 90 độ, phần đặc của viên bi chặn hoàn toàn dòng lưu chất.

Nguyên lý đơn giản này giúp thiết bị vận hành nhanh, độ kín cao và ít yêu cầu bảo dưỡng.

Thông số kỹ thuật cần quan tâm

Vật liệu, áp suất và nhiệt độ làm việc

Vật liệu thân van và gioăng quyết định khả năng tương thích với lưu chất. Cấp áp suất thường gặp gồm PN16, PN25, PN40 hoặc Class 150 và Class 300.

Dải nhiệt độ làm việc phụ thuộc vào loại vật liệu làm kín. Việc kiểm tra đúng thông số kỹ thuật giúp bảo đảm an toàn và tuổi thọ thiết bị.

Kích thước và tiêu chuẩn kết nối

Sản phẩm có nhiều kích thước từ DN15 đến DN600 hoặc lớn hơn. Mặt bích được sản xuất theo các tiêu chuẩn quốc tế để phù hợp với nhiều hệ thống khác nhau.

Lựa chọn đúng tiêu chuẩn kết nối giúp lắp đặt thuận lợi và tránh phát sinh chi phí chuyển đổi.

Cách lựa chọn đúng kỹ thuật Flanged ball valve

Chọn theo kích thước và lưu lượng

Đường kính danh nghĩa cần phù hợp với đường ống hiện hữu và lưu lượng thiết kế. Việc chọn đúng kích thước giúp hạn chế tổn thất áp suất và bảo đảm hiệu quả vận hành.

Đối với các hệ thống yêu cầu đóng mở nhanh và thường xuyên, van bi là lựa chọn rất phù hợp.

Chọn theo vật liệu và môi trường sử dụng

Nước sạch có thể sử dụng gang cầu hoặc inox. Dầu và khí thường dùng thép carbon. Môi trường hóa chất nên ưu tiên inox 316 và gioăng tương thích.

Sự tương thích vật liệu đóng vai trò quan trọng trong việc kéo dài tuổi thọ và bảo đảm an toàn.

Chọn theo thương hiệu và chứng nhận

Nên ưu tiên sản phẩm có đầy đủ CO, CQ, bản vẽ kỹ thuật và kết quả thử áp. Đây là cơ sở quan trọng để đánh giá chất lượng và nguồn gốc thiết bị.

Nhà cung cấp uy tín sẽ hỗ trợ lựa chọn cấu hình phù hợp và cung cấp chính sách bảo hành rõ ràng.

Hướng dẫn lắp đặt và bảo trì

Những lưu ý khi lắp đặt

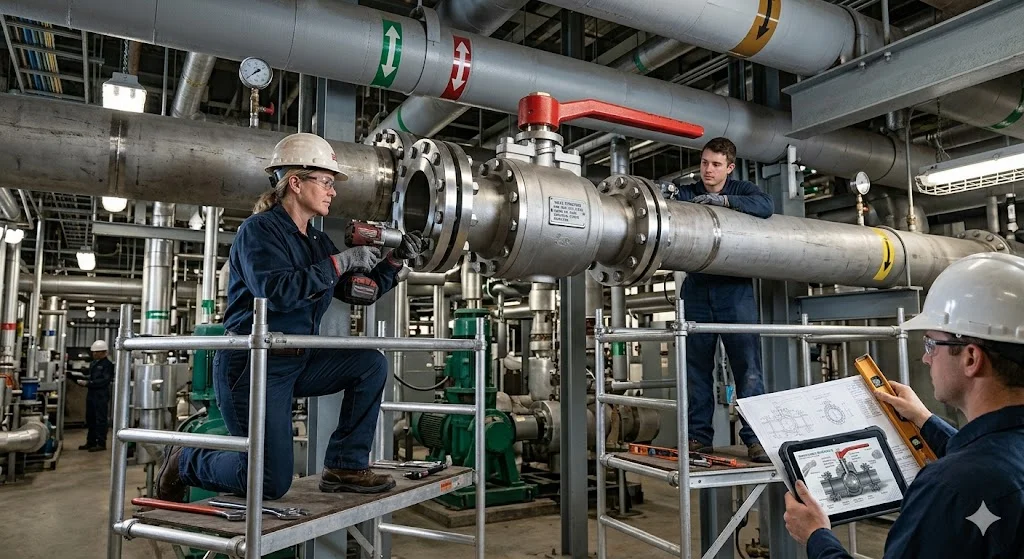

Cần làm sạch đường ống trước khi lắp đặt để tránh dị vật gây xước bề mặt làm kín. Mặt bích phải được căn chỉnh đồng tâm và siết bu lông theo thứ tự đối xứng.

Sau khi lắp đặt, nên thử áp và kiểm tra độ kín trước khi đưa hệ thống vào vận hành chính thức.

Cách bảo trì định kỳ

Kiểm tra tình trạng gioăng, độ mòn của viên bi và khả năng xoay trơn tru của trục van. Vận hành định kỳ giúp tránh hiện tượng kẹt cơ khí khi hệ thống ít sử dụng.

Nếu phát hiện rò rỉ, cần thay thế gioăng hoặc bộ phận làm kín theo khuyến nghị của nhà sản xuất.

Lợi ích khi sử dụng sản phẩm Flanged ball valve

Độ kín cao và vận hành nhanh

Cơ cấu xoay một phần tư vòng giúp thao tác nhanh chóng và giảm thời gian xử lý sự cố. Độ kín vượt trội giúp hạn chế thất thoát lưu chất và tăng độ an toàn.

Đây là ưu điểm nổi bật khiến thiết bị được sử dụng rộng rãi trong nhiều ngành công nghiệp.

Tiết kiệm chi phí và nâng cao hiệu suất

Tổn thất áp suất thấp giúp giảm năng lượng tiêu thụ của hệ thống bơm. Kết cấu đơn giản giúp giảm chi phí bảo trì và thay thế phụ tùng.

Tuổi thọ cao và khả năng vận hành ổn định mang lại hiệu quả kinh tế rõ rệt trong dài hạn.

FAQ về Flanged ball valve

Flanged ball valve là gì?

Đây là loại van bi sử dụng kết nối mặt bích để lắp đặt chắc chắn trên đường ống. Thiết bị đóng mở nhanh bằng cơ cấu xoay 90 độ và có độ kín rất cao.

Sản phẩm được ứng dụng phổ biến trong các hệ thống nước, dầu, khí và hóa chất.

Flanged ball valve có những loại nào phổ biến?

Các loại phổ biến gồm thân hai mảnh, thân ba mảnh, điều khiển tay gạt, điện và khí nén. Mỗi cấu hình được lựa chọn theo nhu cầu vận hành cụ thể.

Việc lựa chọn đúng chủng loại giúp hệ thống hoạt động hiệu quả và ổn định.

Khi lựa chọn sản phẩm cần lưu ý gì?

Cần xác định rõ lưu chất, áp suất, nhiệt độ, kích thước và tiêu chuẩn mặt bích. Ngoài ra, cần kiểm tra vật liệu làm kín và chứng chỉ kỹ thuật.

Những yếu tố này quyết định trực tiếp đến độ bền và độ an toàn của hệ thống.

Sản phẩm này có dùng được cho hóa chất không?

Có thể sử dụng trong nhiều môi trường hóa chất nếu lựa chọn đúng vật liệu thân van và gioăng tương thích. Inox 316 thường là lựa chọn phổ biến cho các ứng dụng ăn mòn.

Cần tham khảo bảng tương thích vật liệu trước khi đưa vào sử dụng.

Mua sản phẩm chính hãng ở đâu?

Nên lựa chọn các đơn vị phân phối thiết bị công nghiệp uy tín, có đầy đủ CO, CQ và hỗ trợ kỹ thuật. Nhà cung cấp chuyên nghiệp sẽ tư vấn chính xác và bảo hành minh bạch.

Điều này giúp bảo đảm chất lượng và hiệu quả đầu tư.

Kết luận

Van bi mặt bích là giải pháp tối ưu cho các hệ thống đường ống yêu cầu đóng mở nhanh, độ kín cao và kết nối chắc chắn. Khi lựa chọn đúng vật liệu, cấp áp suất và tiêu chuẩn mặt bích, thiết bị sẽ vận hành ổn định, an toàn và bền bỉ trong thời gian dài. Với khả năng ứng dụng rộng rãi trong cả dân dụng và công nghiệp, flanged ball valve là lựa chọn đáng tin cậy giúp tối ưu hiệu suất và giảm chi phí vận hành cho mọi hệ thống kỹ thuật hiện đại.
