Flange SO RF: Tổng Quan và Ứng Dụng

Flange SO RF là một trong những dòng mặt bích được sử dụng phổ biến trong hệ thống đường ống công nghiệp nhờ thiết kế linh hoạt, dễ lắp đặt và khả năng chịu áp suất ổn định. Tên gọi SO là viết tắt của Slip On, nghĩa là mặt bích trượt lên ống trước khi hàn cố định, còn RF là Raised Face, tức bề mặt nổi giúp tăng khả năng làm kín khi kết hợp với gioăng. Với cấu tạo tối ưu và chi phí hợp lý, loại mặt bích này được ứng dụng rộng rãi trong nhiều lĩnh vực như dầu khí, xử lý nước, hóa chất và công nghiệp đóng tàu.

Cấu tạo và nguyên lý hoạt động của Flange SO RF

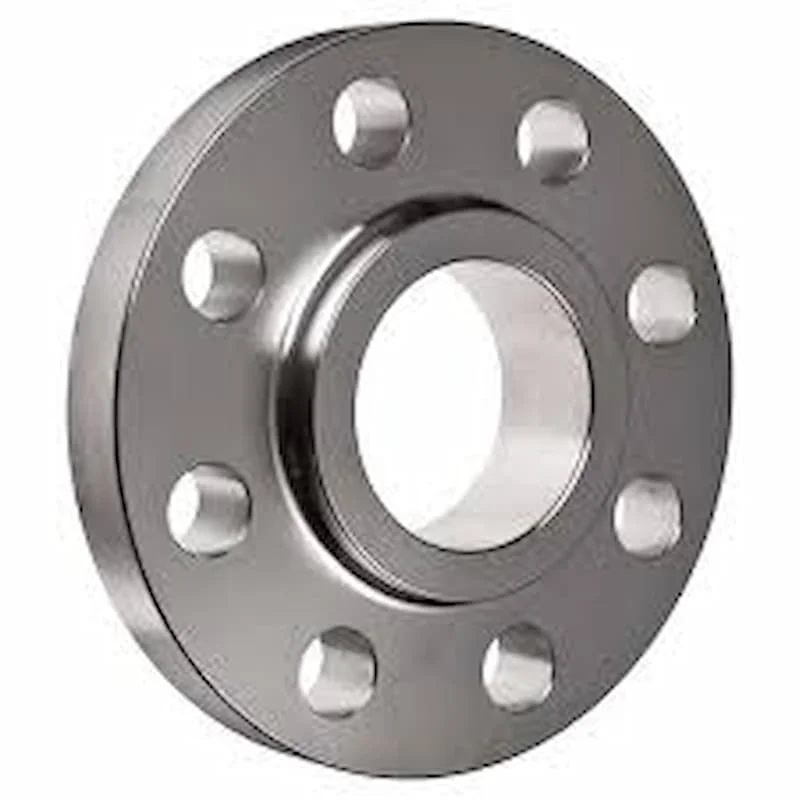

Thiết kế trượt và bề mặt nổi của Flange SO RF

Điểm đặc trưng của loại mặt bích này là phần lỗ trong có đường kính lớn hơn đường kính ngoài của ống, cho phép trượt vào vị trí mong muốn trước khi hàn cố định. Sau khi căn chỉnh chính xác, thợ kỹ thuật sẽ thực hiện hàn cả bên trong và bên ngoài để đảm bảo độ bền cơ học và độ kín khít cao.

Phần Raised Face là bề mặt nhô lên quanh lỗ trung tâm, nơi tiếp xúc với gioăng làm kín. Thiết kế này giúp tập trung áp lực siết bu lông vào khu vực gioăng, từ đó tăng khả năng chống rò rỉ khi hệ thống vận hành ở áp suất trung bình hoặc cao.

Vật liệu chế tạo và tiêu chuẩn sản xuất

Mặt bích thường được sản xuất từ thép carbon A105, inox 304, inox 316 hoặc các hợp kim đặc biệt. Thép carbon phù hợp môi trường thông thường, trong khi inox được ưu tiên trong môi trường ăn mòn hoặc yêu cầu vệ sinh cao. Sản phẩm tuân theo các tiêu chuẩn quốc tế như ASME B16.5, ANSI hoặc DIN nhằm đảm bảo tính tương thích và an toàn khi lắp đặt.

Phân loại Flange SO RF theo cấp áp lực và kích thước

Flange SO RF được phân loại theo cấp áp lực như Class 150, Class 300, Class 600 và cao hơn. Mỗi cấp áp lực tương ứng với khả năng chịu áp suất và nhiệt độ khác nhau. Ví dụ, Class 150 phù hợp hệ thống áp suất trung bình, trong khi Class 300 trở lên dùng trong môi trường áp lực cao hơn.

Về kích thước, sản phẩm có nhiều đường kính danh nghĩa từ DN15 đến DN2000, đáp ứng đa dạng yêu cầu thiết kế hệ thống. Việc lựa chọn đúng kích thước và cấp áp lực giúp đảm bảo vận hành ổn định và tiết kiệm chi phí đầu tư.

Ứng dụng thực tiễn trong công nghiệp

Trong ngành dầu khí, mặt bích được sử dụng để kết nối đường ống dẫn dầu, khí và hệ thống xử lý trung gian. Khả năng chịu áp và độ bền cơ học cao giúp đảm bảo an toàn trong môi trường làm việc khắc nghiệt.

Trong hệ thống cấp nước và xử lý nước thải, loại mặt bích này giúp kết nối nhanh chóng và thuận tiện bảo trì. Ngành đóng tàu cũng sử dụng phổ biến để lắp đặt hệ thống ống dẫn trên tàu biển, nơi yêu cầu độ bền cao và khả năng chống ăn mòn tốt.

Ngoài ra, ngành hóa chất và sản xuất năng lượng cũng ưu tiên sử dụng nhờ tính linh hoạt và chi phí hợp lý so với các dòng mặt bích hàn cổ.

Ưu điểm nổi bật khi sử dụng

Thiết kế trượt giúp giảm chi phí gia công so với mặt bích hàn cổ. Việc lắp đặt tương đối đơn giản, không đòi hỏi kỹ thuật phức tạp. Khả năng chịu áp lực tốt khi được hàn đúng kỹ thuật đảm bảo hệ thống vận hành ổn định. Bề mặt Raised Face tăng hiệu quả làm kín, giảm nguy cơ rò rỉ.

Ngoài ra, sản phẩm có tính linh hoạt cao, dễ thay thế và bảo trì, phù hợp cả công trình mới lẫn nâng cấp hệ thống cũ.

Lưu ý khi lựa chọn và lắp đặt

Cần xác định chính xác áp suất làm việc, nhiệt độ vận hành và đặc tính lưu chất để chọn đúng vật liệu. Trong quá trình lắp đặt, phải căn chỉnh đồng tâm giữa ống và mặt bích trước khi hàn. Bu lông cần được siết theo phương pháp đối xứng để phân bổ lực đều và đảm bảo độ kín.

Việc kiểm tra định kỳ giúp phát hiện sớm dấu hiệu ăn mòn, nứt hoặc lỏng bu lông, từ đó duy trì hiệu suất hệ thống lâu dài.

Kết luận

Với thiết kế linh hoạt, chi phí hợp lý và khả năng chịu áp suất ổn định, đây là giải pháp kết nối hiệu quả cho nhiều hệ thống đường ống công nghiệp. Khi được lựa chọn đúng tiêu chuẩn và lắp đặt đúng kỹ thuật, sản phẩm mang lại độ bền cao và vận hành an toàn lâu dài. Để tối ưu hiệu suất và giảm thiểu rủi ro rò rỉ, doanh nghiệp nên tuân thủ tiêu chuẩn kỹ thuật khi sử dụng Flange SO RF.
