Tìm hiểu về bộ mặt bích (flange set)

Flange set là bộ phụ kiện quan trọng trong các hệ thống đường ống công nghiệp, giúp kết nối các đoạn ống hoặc thiết bị một cách chắc chắn và an toàn. Nhờ cấu tạo đơn giản nhưng hiệu quả, flange set được sử dụng rộng rãi trong nhiều lĩnh vực như dầu khí, hóa chất, cơ khí và xử lý nước. Việc hiểu rõ cấu tạo, phân loại và cách lắp đặt flange set sẽ giúp hệ thống vận hành ổn định và giảm thiểu nguy cơ rò rỉ trong quá trình sử dụng.

Khái niệm về flange set

Flange set là gì

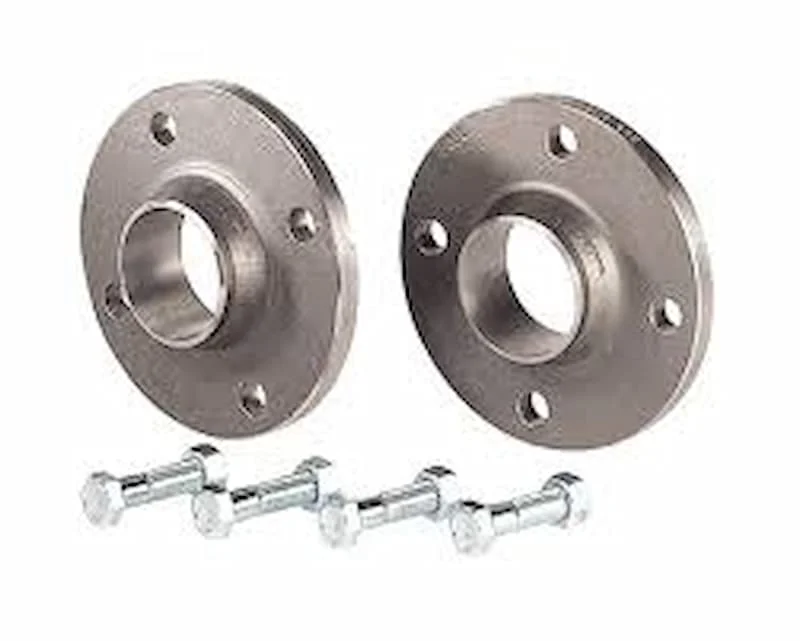

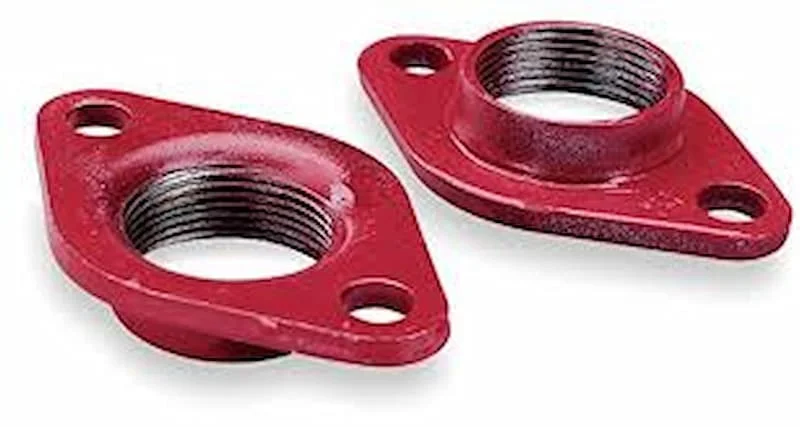

Flange set, hay còn gọi là bộ mặt bích, là tập hợp các chi tiết dùng để tạo kết nối giữa hai đầu đường ống hoặc giữa đường ống với thiết bị như van, bơm hoặc bồn chứa. Bộ mặt bích giúp tạo ra mối nối chắc chắn, dễ tháo lắp và thuận tiện cho việc bảo trì hệ thống.

Vai trò của flange set trong hệ thống đường ống

Trong các hệ thống vận chuyển chất lỏng hoặc khí, việc kết nối các đoạn ống cần đảm bảo độ kín cao và khả năng chịu áp lực lớn. Flange set giúp tạo ra mối nối chắc chắn giữa các đoạn ống, đồng thời cho phép tháo lắp khi cần bảo trì hoặc thay thế thiết bị.

Cấu tạo của flange set

Mặt bích

Mặt bích là thành phần chính trong flange set. Đây là chi tiết cơ khí có dạng hình tròn với nhiều lỗ bu lông xung quanh để cố định với mặt bích đối diện.

Bu lông và đai ốc

Bu lông và đai ốc được sử dụng để siết chặt hai mặt bích lại với nhau. Khi bu lông được siết chặt theo đúng lực tiêu chuẩn, hai mặt bích sẽ ép chặt vào gioăng làm kín, tạo ra mối nối chắc chắn và hạn chế rò rỉ lưu chất trong hệ thống.

Ứng dụng của flange set trong công nghiệp

Ngành dầu khí

Trong ngành dầu khí, flange set được sử dụng để kết nối các đường ống dẫn dầu và khí trong các hệ thống khai thác, vận chuyển và xử lý. Những hệ thống này thường hoạt động dưới áp suất và nhiệt độ cao nên yêu cầu bộ mặt bích có độ bền và độ kín cao.

Ngành hóa chất

Các hệ thống dẫn hóa chất thường làm việc trong môi trường ăn mòn mạnh. Vì vậy, flange set trong ngành này thường được chế tạo từ vật liệu có khả năng chống ăn mòn như thép không gỉ hoặc hợp kim đặc biệt.

Các loại flange set phổ biến

Flange set hàn cổ (Weld Neck)

Loại flange set này có phần cổ dài được hàn trực tiếp vào đường ống. Thiết kế này giúp phân bố áp lực tốt hơn và thường được sử dụng trong các hệ thống có áp suất cao.

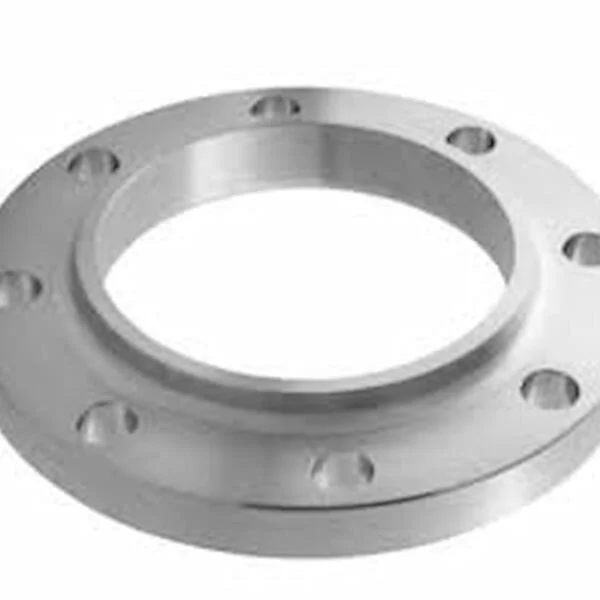

Flange set slip-on

Flange slip-on được trượt vào đầu ống trước khi hàn cố định. Loại này dễ lắp đặt và có chi phí thấp hơn so với nhiều loại mặt bích khác.

Tiêu chuẩn và kích thước của flange set

Các tiêu chuẩn phổ biến

Flange set thường được sản xuất theo các tiêu chuẩn quốc tế như ANSI, ASME, DIN và JIS. Những tiêu chuẩn này quy định chi tiết về kích thước, áp suất và vật liệu của mặt bích nhằm đảm bảo tính tương thích trong hệ thống.

Kích thước flange set thông dụng

Flange set có nhiều kích thước khác nhau tùy theo đường kính danh nghĩa của đường ống. Các kích thước phổ biến thường từ DN15 đến DN600 hoặc lớn hơn trong các hệ thống công nghiệp quy mô lớn.

Ưu điểm và hạn chế của flange set

Ưu điểm

Flange set có ưu điểm lớn là dễ lắp đặt và tháo rời, thuận tiện cho việc bảo trì hệ thống. Ngoài ra, bộ mặt bích còn có khả năng chịu áp lực cao và đảm bảo độ kín tốt.

Hạn chế

Nếu lắp đặt không đúng kỹ thuật hoặc siết bu lông không đều, mối nối mặt bích có thể xảy ra rò rỉ. Ngoài ra, hệ thống mặt bích cũng cần được kiểm tra định kỳ để đảm bảo hoạt động ổn định.

Kết luận

Flange set là bộ phụ kiện quan trọng giúp kết nối các đoạn ống và thiết bị trong hệ thống công nghiệp. Nhờ cấu tạo gồm mặt bích, bu lông và gioăng làm kín, bộ mặt bích giúp tạo ra mối nối chắc chắn và đảm bảo độ kín của hệ thống. Việc lựa chọn đúng loại flange set và lắp đặt đúng kỹ thuật sẽ giúp hệ thống vận hành ổn định và an toàn trong thời gian dài. Trong nhiều hệ thống đường ống hiện nay, flange set vẫn là giải pháp kết nối hiệu quả và đáng tin cậy.
