Hiểu Về Tiêu Chuẩn Flange ANSI B16.5

Flange ANSI B16.5 là một trong những tiêu chuẩn quan trọng trong lĩnh vực hệ thống đường ống công nghiệp. Tiêu chuẩn này quy định các thông số kỹ thuật về kích thước, áp suất, vật liệu và thiết kế của các loại mặt bích nhằm đảm bảo tính đồng bộ và an toàn khi lắp đặt. Nhờ sự phổ biến và tính tiêu chuẩn hóa cao, flange ANSI B16.5 được sử dụng rộng rãi trong nhiều ngành công nghiệp như dầu khí, hóa chất, năng lượng và cấp thoát nước. Việc hiểu rõ tiêu chuẩn này giúp các kỹ sư và doanh nghiệp lựa chọn đúng loại mặt bích, đảm bảo hệ thống hoạt động ổn định và an toàn.

Flange ANSI B16.5 là gì

Khái niệm flange

Flange, hay còn gọi là mặt bích, là một phụ kiện cơ khí dùng để kết nối các đoạn ống, van, máy bơm hoặc thiết bị khác trong hệ thống đường ống.

Mặt bích thường được thiết kế với các lỗ bu lông xung quanh để có thể liên kết với một mặt bích khác bằng bu lông và đai ốc. Nhờ cấu tạo này, các hệ thống đường ống có thể tháo lắp dễ dàng để kiểm tra hoặc bảo trì.

Tiêu chuẩn Flange ANSI B16.5

ANSI B16.5 là tiêu chuẩn do Viện Tiêu chuẩn Quốc gia Hoa Kỳ ban hành nhằm quy định các thông số kỹ thuật của mặt bích và phụ kiện đường ống.

Tiêu chuẩn này quy định các yếu tố như kích thước, cấp áp suất, vật liệu và phương pháp kiểm tra nhằm đảm bảo chất lượng và tính tương thích giữa các thiết bị trong hệ thống.

Phạm vi áp dụng của ANSI B16.5

Tiêu chuẩn ANSI B16.5 áp dụng cho các mặt bích có kích thước từ NPS ½ đến NPS 24. Các cấp áp suất được quy định trong tiêu chuẩn bao gồm Class 150, Class 300, Class 400, Class 600, Class 900, Class 1500 và Class 2500.

Các loại flange theo tiêu chuẩn ANSI B16.5

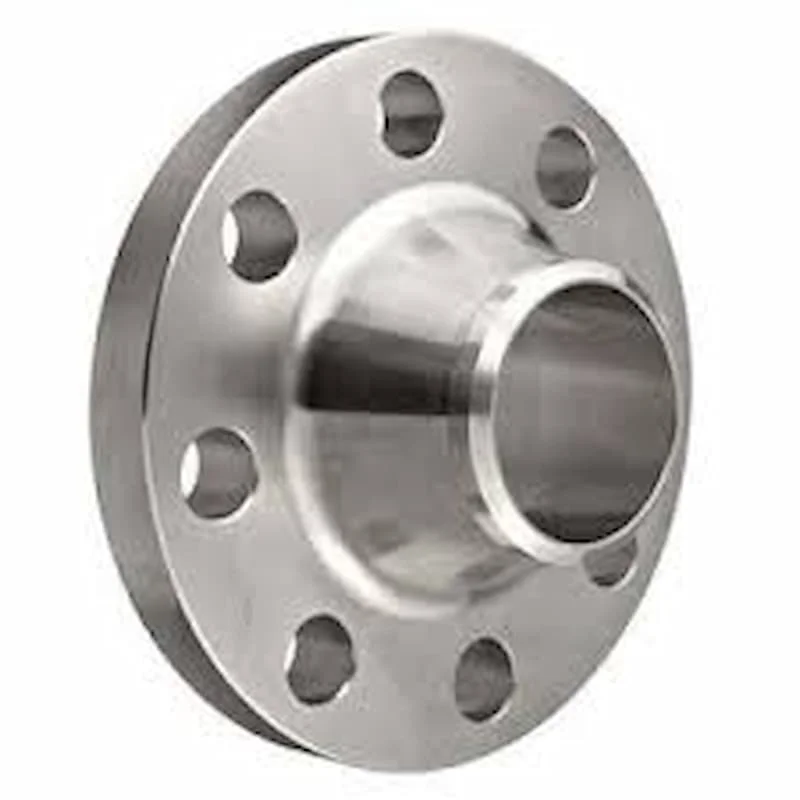

Weld Neck Flange

Weld neck flange là loại mặt bích có cổ dài và được hàn trực tiếp vào ống. Thiết kế này giúp phân bố ứng suất đều và phù hợp với các hệ thống áp suất cao.

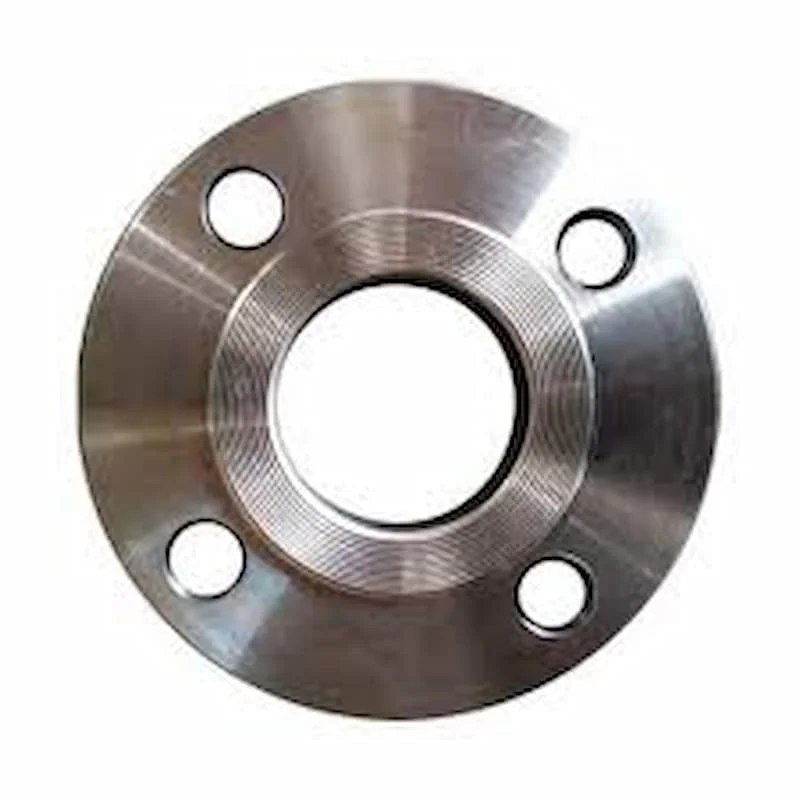

Slip On Flange

Slip on flange là loại mặt bích được trượt vào đầu ống trước khi hàn cố định. Loại mặt bích này dễ lắp đặt và có chi phí thấp hơn so với nhiều loại khác.

Vật liệu chế tạo flange ANSI B16.5

Thép carbon

Thép carbon là vật liệu phổ biến trong sản xuất mặt bích nhờ chi phí thấp và độ bền cơ học tốt.

Thép không gỉ

Thép không gỉ có khả năng chống ăn mòn cao nên thường được sử dụng trong môi trường hóa chất hoặc môi trường ẩm.

Ứng dụng của flange ANSI B16.5

Ngành dầu khí

Trong ngành dầu khí, flange ANSI B16.5 được sử dụng để kết nối các đường ống dẫn dầu và khí. Khả năng chịu áp suất cao giúp hệ thống vận hành an toàn.

Ngành công nghiệp hóa chất

Các hệ thống dẫn hóa chất thường yêu cầu vật liệu chống ăn mòn. Flange theo tiêu chuẩn ANSI B16.5 bằng thép không gỉ được sử dụng phổ biến trong môi trường này.

Hệ thống cấp thoát nước

Mặt bích ANSI B16.5 được sử dụng để kết nối các đường ống trong hệ thống cấp nước và xử lý nước thải nhờ độ bền và khả năng làm kín tốt.

Cách lựa chọn flange theo tiêu chuẩn ANSI B16.5

Trước khi lựa chọn flange cần xác định rõ điều kiện vận hành của hệ thống như áp suất và nhiệt độ. Điều này giúp lựa chọn đúng cấp áp suất theo tiêu chuẩn ANSI. Vật liệu của flange phải phù hợp với môi trường làm việc để đảm bảo độ bền và khả năng chống ăn mòn.

Việc kiểm tra kích thước và tiêu chuẩn giúp đảm bảo flange tương thích với các thiết bị khác trong hệ thống.

Kết luận

Flange ANSI B16.5 là một tiêu chuẩn quan trọng trong thiết kế và lắp đặt hệ thống đường ống công nghiệp. Nhờ các quy định rõ ràng về kích thước, áp suất và vật liệu, tiêu chuẩn này giúp đảm bảo tính an toàn và hiệu quả cho hệ thống. Việc lựa chọn đúng loại mặt bích theo tiêu chuẩn ANSI B16.5 sẽ giúp hệ thống hoạt động ổn định và giảm thiểu rủi ro trong quá trình vận hành. Trong nhiều ngành công nghiệp hiện nay, flange ANSI B16.5 vẫn là một trong những tiêu chuẩn mặt bích được sử dụng phổ biến nhất trên thế giới.
