Cấu tạo van khóa nước chi tiết và nguyên lý hoạt động thực tế

Cấu tạo van khóa nước là yếu tố quan trọng quyết định khả năng đóng mở, độ kín, độ bền và hiệu suất vận hành của thiết bị trong hệ thống đường ống. Van khóa nước là thiết bị được sử dụng để kiểm soát dòng chảy của nước bằng cách đóng hoàn toàn, mở hoàn toàn hoặc trong một số trường hợp là điều tiết lưu lượng theo nhu cầu sử dụng. Hiện nay, van khóa nước xuất hiện trong hầu hết các hệ thống cấp nước dân dụng, công nghiệp, hệ thống HVAC, phòng cháy chữa cháy, xử lý nước và nhiều lĩnh vực kỹ thuật khác. Mặc dù có nhiều chủng loại khác nhau như van bi, van cổng, van cầu hay van bướm, nhưng về cơ bản các sản phẩm đều được cấu thành từ những bộ phận chính nhằm bảo đảm khả năng vận hành ổn định và độ kín cao trong quá trình sử dụng.

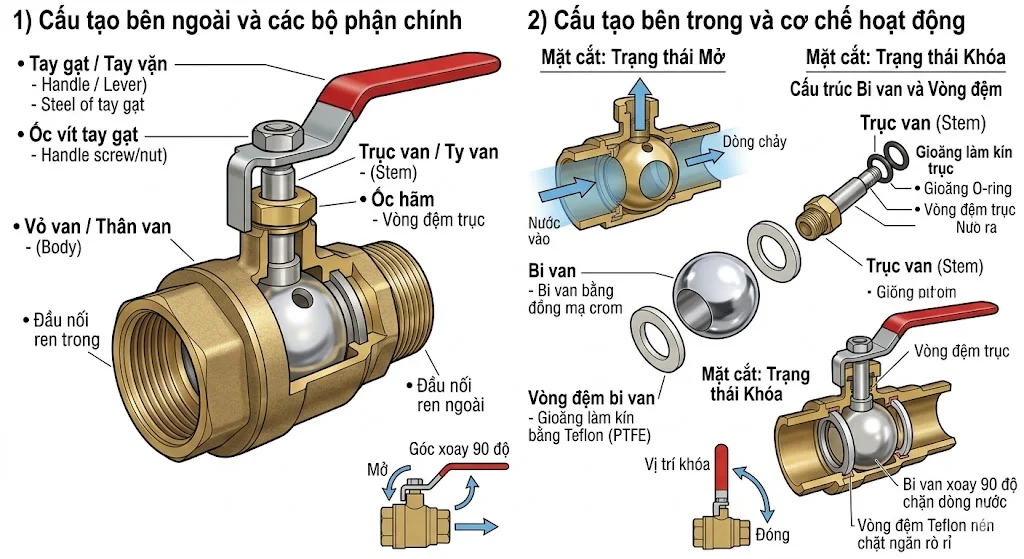

Giới thiệu về cấu tạo van khóa

Cấu tạo van khóa trong thực tế là gì

Van khóa nước là thiết bị cơ khí được thiết kế để kiểm soát dòng nước bên trong đường ống. Để thực hiện chức năng này, bên trong van được bố trí nhiều chi tiết cơ khí phối hợp với nhau nhằm tạo ra cơ chế đóng mở hiệu quả.

Tùy theo từng loại van mà kết cấu bên trong có thể khác nhau, tuy nhiên đa số đều bao gồm thân van, bộ phận đóng mở, trục van, gioăng làm kín và bộ phận điều khiển. Các chi tiết này được thiết kế để làm việc liên tục trong môi trường có áp suất và độ ẩm cao.

Việc hiểu rõ cấu tạo giúp người sử dụng dễ dàng lựa chọn sản phẩm phù hợp cũng như thực hiện bảo trì, sửa chữa khi cần thiết.

Vai trò của cấu tạo trong chất lượng van

Chất lượng vật liệu và thiết kế của từng bộ phận ảnh hưởng trực tiếp đến tuổi thọ và khả năng làm việc của van.

Một sản phẩm có cấu tạo chắc chắn sẽ bảo đảm độ kín cao, vận hành nhẹ nhàng và hạn chế hỏng hóc trong quá trình sử dụng.

Ngược lại, nếu các chi tiết được chế tạo kém chất lượng, thiết bị có thể bị rò rỉ, kẹt van hoặc giảm tuổi thọ đáng kể.

Đặc điểm nổi bật của kết cấu van khóa nước hiện đại

Các dòng sản phẩm hiện đại thường được tối ưu về thiết kế nhằm giảm lực đóng mở và tăng khả năng làm kín.

Nhiều loại van sử dụng vật liệu chống ăn mòn cao cấp giúp nâng cao độ bền trong môi trường nước sạch, nước nóng hoặc hóa chất nhẹ.

Ngoài ra, công nghệ gia công hiện đại còn giúp các chi tiết đạt độ chính xác cao, giảm ma sát và tăng tuổi thọ vận hành.

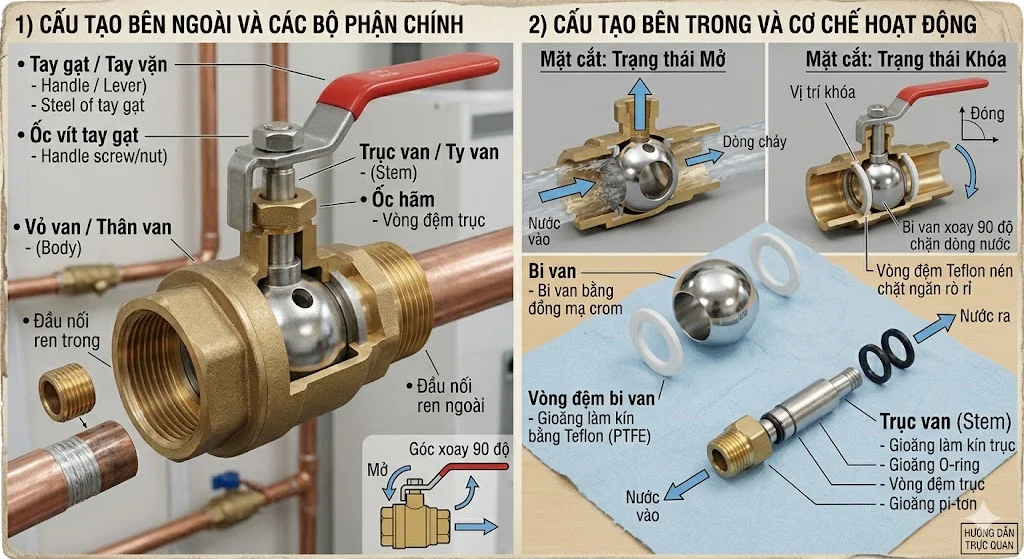

Các bộ phận chính trong cấu tạo van khóa nước

Thân van

Thân van là bộ phận lớn nhất và quan trọng nhất của thiết bị. Đây là kết cấu chịu áp lực trực tiếp từ dòng nước và bảo vệ toàn bộ các chi tiết bên trong.

Thân van thường được sản xuất từ đồng, gang, thép, inox hoặc nhựa kỹ thuật tùy theo môi trường sử dụng. Mỗi loại vật liệu đều có ưu điểm riêng về độ bền, khả năng chịu áp lực và khả năng chống ăn mòn.

Độ dày của thân van ảnh hưởng trực tiếp đến khả năng chịu áp suất và tuổi thọ của thiết bị.

Bộ phận đóng mở dòng nước

Đây là bộ phận trực tiếp thực hiện chức năng kiểm soát dòng chảy.

Đối với van bi, bộ phận đóng mở là viên bi có lỗ xuyên tâm. Đối với van cổng là cửa van dạng tấm. Đối với van cầu là đĩa van và đối với van bướm là cánh van dạng đĩa tròn.

Bộ phận này thường được gia công với độ chính xác cao nhằm bảo đảm khả năng đóng kín và giảm tổn thất áp suất.

Trục van

Trục van có nhiệm vụ truyền chuyển động từ tay điều khiển đến bộ phận đóng mở bên trong.

Chi tiết này thường được chế tạo từ inox hoặc thép không gỉ nhằm bảo đảm độ cứng và khả năng chống ăn mòn.

Trục van phải chịu lực xoắn liên tục trong quá trình vận hành nên yêu cầu độ bền cơ học cao.

Gioăng làm kín

Gioăng là bộ phận giúp ngăn chặn hiện tượng rò rỉ nước giữa các bề mặt tiếp xúc.

Các vật liệu phổ biến gồm PTFE, EPDM, NBR, Viton hoặc graphite tùy theo môi trường làm việc.

Đây là chi tiết có ảnh hưởng trực tiếp đến độ kín và khả năng vận hành ổn định của van.

Tay gạt hoặc vô lăng điều khiển

Đây là bộ phận giúp người sử dụng thực hiện thao tác đóng mở van.

Van bi thường sử dụng tay gạt, trong khi van cổng và van cầu thường sử dụng vô lăng.

Thiết kế tay điều khiển phù hợp giúp giảm lực thao tác và nâng cao trải nghiệm sử dụng.

Nắp van

Nắp van được lắp trên thân van nhằm bảo vệ các chi tiết bên trong và tạo điều kiện thuận lợi cho việc bảo trì.

Một số loại van cho phép tháo nắp để thay thế gioăng hoặc các chi tiết khác mà không cần thay toàn bộ thiết bị.

Bộ chèn kín cổ trục

Bộ phận này được lắp tại vị trí trục xuyên qua thân van nhằm ngăn nước rò rỉ ra bên ngoài.

Đây là chi tiết rất quan trọng đối với những loại van làm việc ở áp suất cao hoặc nhiệt độ cao.

Cấu tạo van khóa nước theo từng loại van phổ biến

Cấu tạo van bi

Van bi sử dụng viên bi rỗng có lỗ xuyên tâm để điều khiển dòng nước.

Khi xoay tay gạt 90 độ, viên bi sẽ thay đổi vị trí và cho phép hoặc ngăn dòng nước đi qua.

Ưu điểm của kết cấu này là đóng mở nhanh, độ kín cao và tuổi thọ lớn.

Cấu tạo van cổng

Van cổng sử dụng cửa van nâng lên hoặc hạ xuống để kiểm soát dòng chảy.

Khi mở hoàn toàn, lưu chất đi qua gần như không bị cản trở nên tổn thất áp suất rất thấp.

Loại van này thường được sử dụng trên các đường ống lớn.

Cấu tạo van cầu

Van cầu sử dụng đĩa van di chuyển theo phương thẳng đứng để đóng mở hoặc điều tiết lưu lượng.

Thiết kế này cho phép kiểm soát lưu lượng chính xác hơn so với nhiều loại van khác.

Van cầu thường được sử dụng trong hệ thống hơi nóng và công nghiệp.

Cấu tạo van bướm

Van bướm sử dụng đĩa van dạng cánh bướm xoay quanh trục để đóng mở dòng lưu chất.

Kết cấu đơn giản giúp thiết bị có trọng lượng nhẹ và giá thành hợp lý.

Đây là lựa chọn phổ biến trong các hệ thống đường ống kích thước lớn.

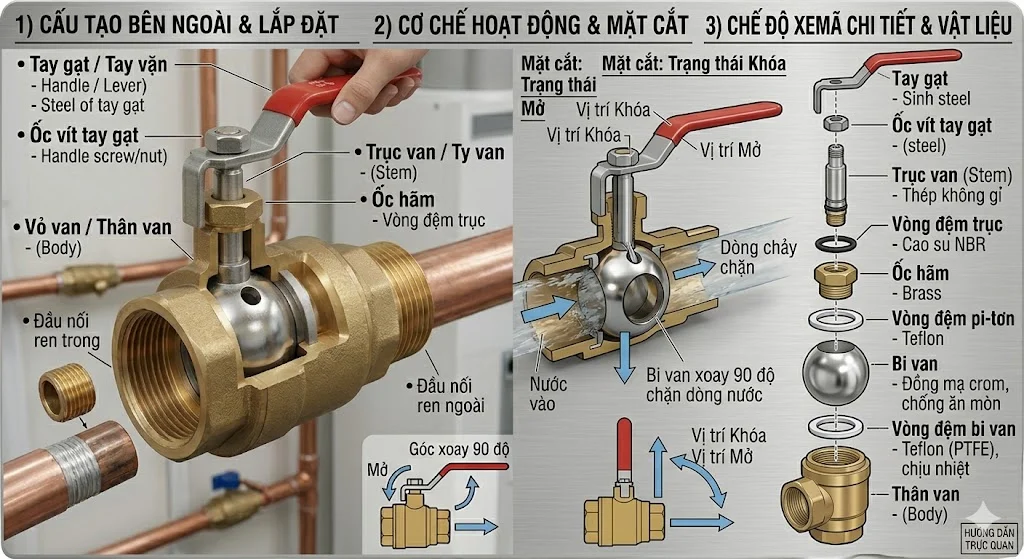

Nguyên lý hoạt động của van khóa nước

Quá trình mở van

Khi người sử dụng tác động lên tay gạt hoặc vô lăng, trục van sẽ truyền chuyển động đến bộ phận đóng mở.

Bộ phận này thay đổi vị trí để tạo khoảng trống cho nước đi qua.

Tùy theo từng loại van mà cơ chế chuyển động có thể là xoay hoặc tịnh tiến.

Quá trình đóng van

Khi thao tác theo chiều ngược lại, bộ phận đóng mở sẽ trở về vị trí chặn dòng chảy.

Lúc này gioăng làm kín sẽ ép sát vào bề mặt tiếp xúc nhằm ngăn chặn hoàn toàn dòng nước.

Độ kín của van phụ thuộc vào chất lượng vật liệu và độ chính xác gia công của các chi tiết.

Cách lựa chọn van khóa nước dựa trên cấu tạo

Lựa chọn theo môi trường sử dụng

Nước sạch có thể sử dụng đồng hoặc nhựa.

Nước nóng nên sử dụng đồng chịu nhiệt, thép hoặc inox.

Hóa chất cần sử dụng inox hoặc nhựa chuyên dụng có khả năng chống ăn mòn.

Lựa chọn theo áp suất và nhiệt độ

Mỗi loại cấu tạo được thiết kế cho một phạm vi áp suất và nhiệt độ nhất định.

Việc lựa chọn đúng thông số giúp thiết bị hoạt động ổn định và kéo dài tuổi thọ.

Lựa chọn theo mục đích sử dụng

Nếu cần đóng mở nhanh nên chọn van bi.

Nếu cần tổn thất áp suất thấp nên chọn van cổng.

Nếu cần điều tiết lưu lượng nên chọn van cầu.

Nếu cần kích thước lớn và chi phí hợp lý nên chọn van bướm.

FAQ về cấu tạo van khóa nước

Cấu tạo van khóa nước gồm những bộ phận nào?

Thông thường gồm thân van, bộ phận đóng mở, trục van, gioăng làm kín, tay điều khiển và nắp van.

Một số dòng sản phẩm còn có thêm bộ chèn kín hoặc bộ truyền động tự động.

Bộ phận nào quan trọng nhất trong van khóa nước?

Tất cả các bộ phận đều quan trọng, tuy nhiên thân van và bộ phận đóng mở có ảnh hưởng lớn nhất đến khả năng vận hành.

Đây là các chi tiết trực tiếp chịu áp lực và kiểm soát dòng lưu chất.

Gioăng làm kín có tác dụng gì?

Gioăng giúp ngăn nước rò rỉ giữa các bề mặt tiếp xúc và duy trì độ kín của thiết bị.

Chất lượng gioăng ảnh hưởng trực tiếp đến hiệu quả làm việc của van.

Van bi và van cổng khác nhau như thế nào về cấu tạo?

Van bi sử dụng viên bi xoay để đóng mở dòng chảy, trong khi van cổng sử dụng cửa van nâng hạ theo phương thẳng đứng.

Mỗi loại có ưu điểm riêng phù hợp với từng ứng dụng khác nhau.

Mua van khóa nước chính hãng ở đâu?

Nên lựa chọn các đơn vị chuyên cung cấp van công nghiệp có đầy đủ CO, CQ và tài liệu kỹ thuật.

Nhà cung cấp uy tín sẽ hỗ trợ tư vấn đúng chủng loại và bảo hành sản phẩm đầy đủ.

Kết luận

Hiểu rõ cấu tạo van khóa nước giúp người sử dụng lựa chọn đúng thiết bị, vận hành hiệu quả và nâng cao tuổi thọ hệ thống. Từ thân van, bộ phận đóng mở, trục van cho đến gioăng làm kín, mỗi chi tiết đều đóng vai trò quan trọng trong việc bảo đảm độ kín, độ bền và khả năng vận hành ổn định. Việc lựa chọn cấu tạo van khóa nước có cấu tạo phù hợp với điều kiện sử dụng sẽ giúp hệ thống hoạt động an toàn, hiệu quả và tiết kiệm chi phí bảo trì trong dài hạn.
