Cấu tạo van cầu và nguyên lý hoạt động chi tiết

Cấu tạo van cầu gồm nhiều bộ phận phối hợp để điều tiết và đóng/mở dòng chảy trong hệ thống đường ống, trong thực tế van cầu (globe valve) được sử dụng rộng rãi nhờ khả năng điều tiết lưu lượng chính xác, việc hiểu rõ cấu tạo giúp lựa chọn, vận hành và bảo trì đúng kỹ thuật.

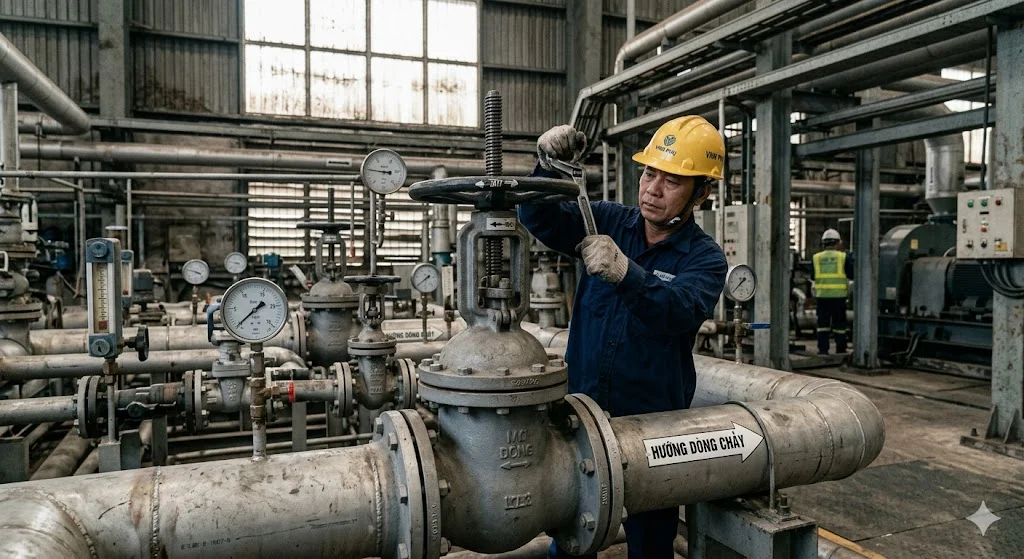

Khái niệm cấu tạo của van cầu và đặc điểm nổi bật

Van cầu là loại van có thiết kế dòng chảy đi qua thân van theo dạng chữ S, đặc điểm nổi bật là khả năng điều tiết lưu lượng tốt hơn so với van cổng, trong thực tế cấu tạo của van cầu phức tạp hơn nhưng mang lại độ kín cao và kiểm soát dòng chảy chính xác, một ưu điểm lớn là điều chỉnh lưu lượng hiệu quả nhưng tổn thất áp lực cao hơn.

Cấu tạo của van cầu là gì và ứng dụng thực tế

Cấu tạo của van cầu cho phép kiểm soát dòng chảy linh hoạt trong các hệ thống nước, hơi, dầu và hóa chất, trong thực tế van được dùng nhiều trong các hệ thống cần điều tiết lưu lượng như HVAC hoặc công nghiệp, ví dụ trong hệ thống hơi van cầu giúp điều chỉnh lưu lượng chính xác để đảm bảo hiệu suất, một sai lầm phổ biến là dùng van cổng thay cho van cầu trong ứng dụng điều tiết.

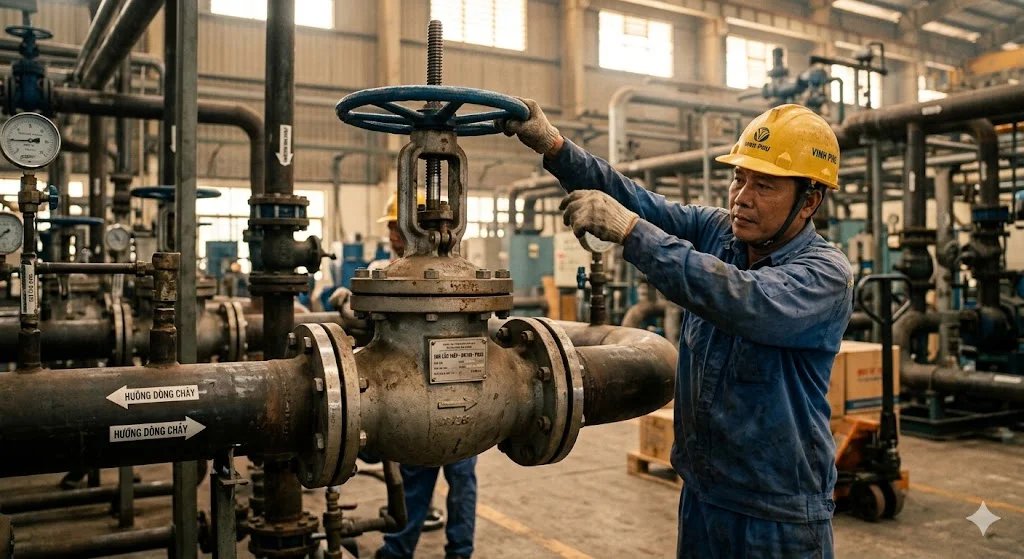

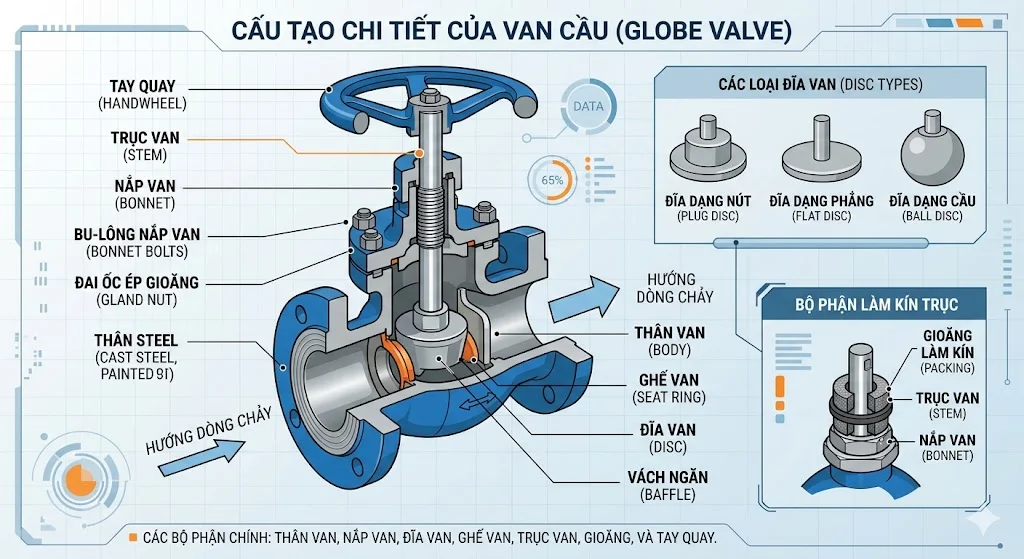

Cấu tạo của van cầu chi tiết các bộ phận

Thân van (Body)

Thân van là phần chính chứa dòng chảy và kết nối với đường ống, trong thực tế thân van được làm từ gang, thép hoặc inox tùy môi trường sử dụng, thiết kế bên trong dạng cong giúp điều hướng dòng chảy, nếu vật liệu không phù hợp có thể gây ăn mòn hoặc giảm tuổi thọ van.

Đĩa van (Disc)

Đĩa van là bộ phận trực tiếp đóng/mở dòng chảy, trong thực tế đĩa có thể dạng phẳng, hình cầu hoặc dạng kim tùy thiết kế, khi đĩa tiếp xúc với seat sẽ tạo độ kín, đây là bộ phận quan trọng quyết định khả năng điều tiết và độ kín của van.

Trục van (Stem)

Trục van là bộ phận truyền chuyển động từ tay quay xuống đĩa van, trong thực tế khi xoay tay quay, trục sẽ nâng hoặc hạ đĩa van, vật liệu trục thường là thép không gỉ để đảm bảo độ bền và chống ăn mòn, nếu trục bị mòn có thể gây rò rỉ hoặc kẹt van.

Seat (vòng làm kín)

Seat là bề mặt tiếp xúc với đĩa van để tạo độ kín, trong thực tế seat có thể làm từ kim loại hoặc vật liệu mềm tùy ứng dụng, đây là bộ phận quan trọng ảnh hưởng đến khả năng chống rò rỉ, nếu seat bị mòn sẽ làm giảm hiệu quả đóng kín.

Nắp van (Bonnet)

Nắp van là phần bao phủ phía trên thân van và giữ trục van, trong thực tế nắp van giúp bảo vệ các bộ phận bên trong và đảm bảo kín áp lực, nếu nắp không kín có thể gây rò rỉ ra ngoài.

Tay quay (Handwheel)

Tay quay là bộ phận điều khiển van bằng tay, trong thực tế người vận hành xoay tay quay để đóng hoặc mở van, thiết kế đơn giản nhưng đóng vai trò quan trọng trong vận hành.

Nguyên lý hoạt động của van cầu

Nguyên lý hoạt động của van cầu dựa trên chuyển động tịnh tiến của đĩa van, khi xoay tay quay, trục van sẽ di chuyển đĩa lên hoặc xuống, trong thực tế khi đĩa nâng lên dòng chảy đi qua và khi hạ xuống sẽ đóng kín, thiết kế này cho phép điều chỉnh lưu lượng chính xác theo nhu cầu, nếu sử dụng không đúng có thể gây mài mòn nhanh.

Các thông số kỹ thuật quan trọng của van cầu

Áp suất và nhiệt độ làm việc

Van cầu thường làm việc trong môi trường áp suất và nhiệt độ trung bình đến cao, trong thực tế cần chọn đúng loại để đảm bảo an toàn và độ bền, nếu chọn sai có thể gây rò rỉ hoặc hỏng van.

Vật liệu và kích thước

Vật liệu quyết định độ bền còn kích thước DN ảnh hưởng đến lưu lượng, trong thực tế inox dùng cho môi trường ăn mòn còn gang dùng cho nước sạch, việc chọn đúng giúp tối ưu hiệu suất.

Cách chọn van cầu đúng kỹ thuật

Lưu ý khi chọn cấu tạo van cầu

Khi chọn van cần xác định mục đích sử dụng (điều tiết hay đóng/mở), môi chất và áp suất, trong thực tế van cầu phù hợp cho điều tiết lưu lượng hơn van cổng, ngoài ra cần kiểm tra vật liệu để đảm bảo phù hợp với môi trường, một sai lầm phổ biến là chọn sai loại van cho ứng dụng.

Các tiêu chí kỹ thuật cần quan tâm

Ngoài thông số cơ bản cần chú ý đến độ kín, độ bền và thương hiệu, trong thực tế van chất lượng cao giúp giảm sự cố và tăng hiệu quả hệ thống, việc lựa chọn đúng giúp tiết kiệm chi phí vận hành lâu dài.

FAQ về cấu tạo van cầu

Van cầu có những bộ phận chính nào?

Gồm thân van, đĩa van, trục van, seat, nắp van và tay quay, trong thực tế mỗi bộ phận đóng vai trò quan trọng trong hoạt động, việc hiểu rõ giúp bảo trì và sử dụng hiệu quả hơn.

Van cầu khác van cổng ở điểm nào?

Khác ở cấu tạo và chức năng vì van cầu dùng để điều tiết còn van cổng chủ yếu đóng/mở, trong thực tế van cầu có khả năng kiểm soát lưu lượng tốt hơn nhưng tổn thất áp lực lớn hơn.

Van cầu có bền không?

Có nếu được làm từ vật liệu chất lượng và sử dụng đúng điều kiện, trong thực tế van có thể hoạt động ổn định trong nhiều năm, tuy nhiên cần bảo trì định kỳ để đảm bảo hiệu suất.

Van cầu có dùng cho nước nóng được không?

Có vì thiết kế chịu nhiệt tốt, trong thực tế van cầu thường dùng trong hệ thống hơi và nước nóng, nhưng cần chọn vật liệu phù hợp để đảm bảo độ bền.

Nên chọn van cầu như thế nào?

Nên chọn dựa trên môi chất, áp suất, nhiệt độ và mục đích sử dụng, trong thực tế việc xác định đúng giúp chọn van phù hợp và đảm bảo hiệu quả, ngoài ra nên chọn nhà cung cấp uy tín để đảm bảo chất lượng.

Kết luận

Cấu tạo van cầu gồm nhiều bộ phận phối hợp để kiểm soát dòng chảy hiệu quả, việc hiểu rõ từng thành phần giúp lựa chọn và vận hành đúng kỹ thuật, từ đó tối ưu hiệu suất và độ bền hệ thống khi sử dụng cấu tạo van cầu.
