Cấu tạo của van khóa nước và nguyên lý hoạt động chi tiết

Cấu tạo của van khóa nước là nội dung quan trọng giúp người sử dụng, kỹ thuật viên và kỹ sư hiểu rõ nguyên lý hoạt động, cách lựa chọn cũng như phương pháp bảo trì thiết bị trong thực tế. Van khóa nước là thiết bị dùng để đóng mở hoặc cô lập dòng nước trong hệ thống đường ống dân dụng và công nghiệp. Tùy theo chủng loại như van bi, van cổng, van cầu hay van bướm, cấu tạo chi tiết có thể khác nhau, tuy nhiên phần lớn sản phẩm đều bao gồm các bộ phận cơ bản như thân van, bộ phận đóng mở, trục van, gioăng làm kín và tay vận hành. Việc hiểu rõ từng chi tiết bên trong giúp người dùng đánh giá chất lượng sản phẩm, nhận biết nguyên nhân sự cố và lựa chọn đúng loại van phù hợp với điều kiện vận hành thực tế.

Giới thiệu và đặc điểm nổi bật của kết cấu van khóa nước

Khái niệm cấu tạo van khóa nước trong thực tế

Van khóa nước là thiết bị cơ khí được lắp trên hệ thống đường ống nhằm kiểm soát dòng lưu chất bằng cách đóng, mở hoặc cô lập từng khu vực riêng biệt. Bên trong van là cơ cấu đóng mở được điều khiển thông qua tay gạt, vô lăng hoặc bộ truyền động.

Trong thực tế, thiết bị xuất hiện ở hầu hết mọi công trình như nhà ở, chung cư, khách sạn, bệnh viện, nhà máy và hệ thống xử lý nước. Tùy theo chức năng và áp suất làm việc, mỗi loại van sẽ có cấu tạo riêng để đáp ứng yêu cầu kỹ thuật cụ thể.

Đặc điểm nổi bật của kết cấu sản phẩm

Các bộ phận bên trong van được thiết kế để chịu áp lực nước, bảo đảm độ kín và hạn chế rò rỉ trong quá trình vận hành lâu dài.

Thân van thường được chế tạo từ đồng, gang, inox, thép hoặc nhựa kỹ thuật. Gioăng làm kín sử dụng PTFE, cao su EPDM hoặc NBR nhằm tăng khả năng chống rò rỉ.

Kết cấu đơn giản nhưng chắc chắn giúp sản phẩm có độ bền cao, dễ bảo trì và phù hợp với nhiều điều kiện sử dụng khác nhau.

Cấu tạo của van khóa nước và ứng dụng thực tế

Ứng dụng trong hệ thống dân dụng

Trong hệ thống cấp nước sinh hoạt, van được lắp đặt tại đầu nguồn, nhánh cấp nước cho từng thiết bị hoặc từng tầng của công trình.

Nhờ cấu tạo chắc chắn và thao tác đơn giản, người dùng có thể dễ dàng khóa nước khi sửa chữa hoặc thay thế thiết bị.

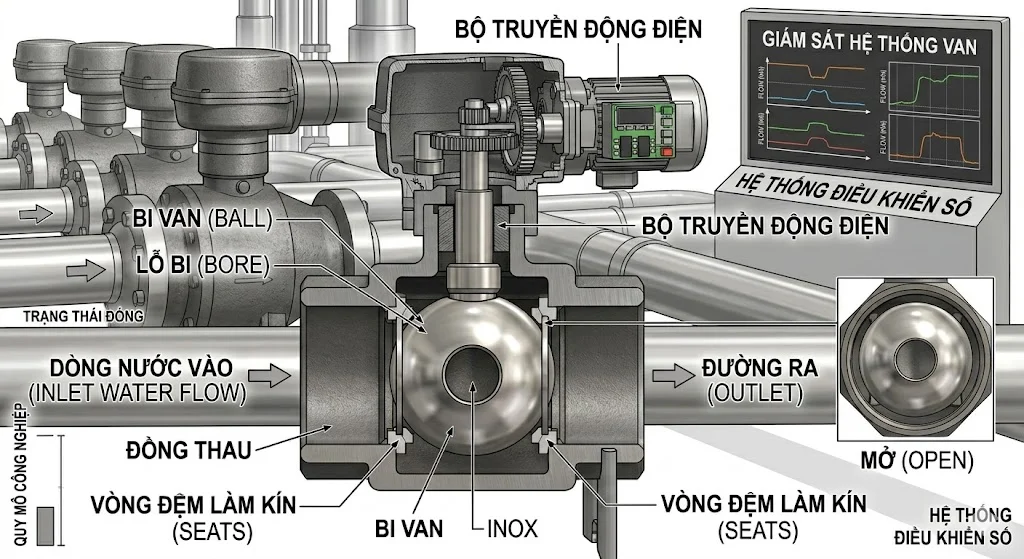

Ứng dụng trong công nghiệp

Trong công nghiệp, thiết bị được sử dụng cho hệ thống nước công nghệ, HVAC, PCCC, xử lý nước và nhiều dây chuyền sản xuất khác.

Việc hiểu rõ kết cấu bên trong giúp kỹ thuật viên dễ dàng kiểm tra, bảo trì và thay thế phụ tùng khi cần thiết.

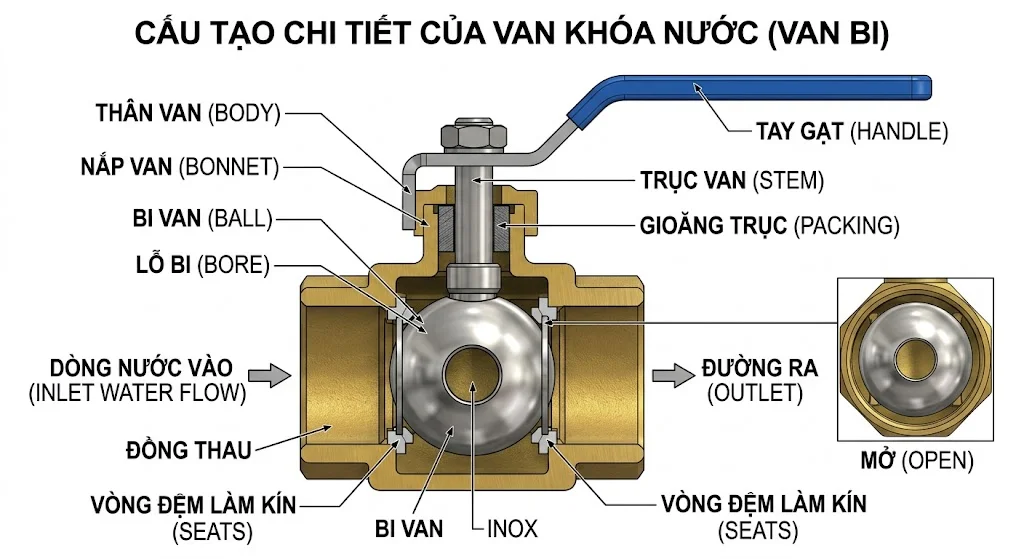

Các bộ phận chính trong cấu tạo của van khóa nước

Thân van

Thân van là bộ phận quan trọng nhất, chịu toàn bộ áp lực của lưu chất và bảo vệ các chi tiết bên trong. Đây là phần tạo nên hình dạng và kết cấu tổng thể của thiết bị.

Thân van thường được đúc nguyên khối từ đồng, gang, thép, inox hoặc nhựa. Bề mặt bên trong được gia công để giảm ma sát và hạn chế tổn thất áp suất.

Độ dày và chất lượng vật liệu của thân van ảnh hưởng trực tiếp đến độ bền và khả năng chịu áp lực.

Bộ phận đóng mở dòng nước

Đây là bộ phận trực tiếp kiểm soát dòng lưu chất bên trong van. Tùy theo loại van mà cấu tạo có thể khác nhau.

Van bi sử dụng viên bi có lỗ xuyên tâm. Van cổng sử dụng cửa van nâng hạ. Van cầu sử dụng đĩa van di chuyển lên xuống. Van bướm sử dụng đĩa xoay quanh trục.

Chất lượng của bộ phận này quyết định khả năng đóng kín và độ ổn định khi vận hành.

Trục van

Trục van là chi tiết truyền chuyển động từ tay gạt hoặc vô lăng đến bộ phận đóng mở. Đây là bộ phận chịu lực xoắn và làm việc liên tục trong quá trình thao tác.

Trục thường được chế tạo từ inox hoặc thép có độ cứng cao nhằm chống mài mòn và ăn mòn.

Độ chính xác của trục ảnh hưởng đến độ mượt và độ bền của van.

Gioăng và bộ phận làm kín

Gioăng có nhiệm vụ tạo độ kín giữa các bề mặt tiếp xúc và ngăn nước rò rỉ ra ngoài.

Các vật liệu phổ biến gồm PTFE, EPDM, NBR và Viton. Tùy môi trường sử dụng mà nhà sản xuất sẽ lựa chọn loại gioăng phù hợp.

Nếu gioăng bị mài mòn hoặc lão hóa, hiện tượng rò rỉ sẽ xuất hiện và ảnh hưởng đến hiệu quả vận hành.

Tay gạt hoặc vô lăng điều khiển

Đây là bộ phận để người sử dụng thao tác đóng mở van. Van bi thường sử dụng tay gạt, trong khi van cổng và van cầu thường dùng vô lăng.

Tay vận hành được thiết kế để tạo lực phù hợp, giúp thao tác nhẹ và chính xác.

Nắp van và bộ chèn kín

Một số loại van có thêm nắp van để hỗ trợ bảo trì và thay thế chi tiết bên trong.

Bộ chèn kín tại cổ trục giúp ngăn rò rỉ nước ở vị trí trục chuyển động.

Đây là chi tiết nhỏ nhưng rất quan trọng đối với độ kín của thiết bị.

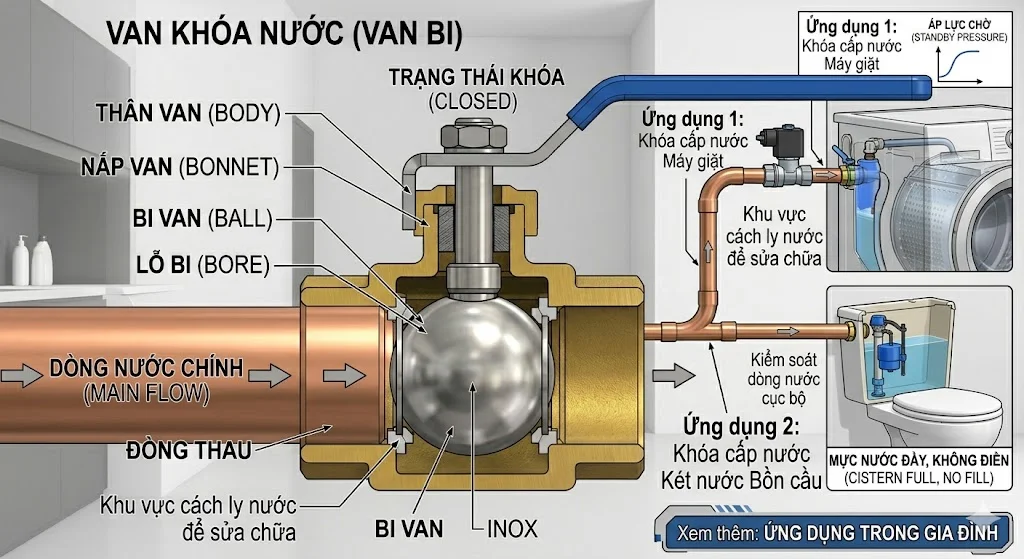

Nguyên lý hoạt động của van khóa nước

Quy trình đóng mở dòng chảy

Khi người sử dụng xoay tay gạt hoặc vô lăng, trục van sẽ truyền chuyển động đến bộ phận đóng mở bên trong.

Bộ phận đóng mở thay đổi vị trí để cho phép nước đi qua hoặc chặn hoàn toàn dòng chảy.

Cơ chế tạo độ kín

Khi van ở trạng thái đóng, bộ phận làm kín sẽ ép sát vào ghế van hoặc bề mặt tiếp xúc để ngăn nước rò rỉ.

Độ kín phụ thuộc vào chất lượng gia công và vật liệu gioăng bên trong.

Thông số kỹ thuật cần quan tâm

Vật liệu, áp suất và nhiệt độ làm việc

Vật liệu thân van phải phù hợp với môi trường sử dụng. Áp suất và nhiệt độ làm việc quyết định khả năng chịu tải của thiết bị.

Thông số phù hợp giúp kéo dài tuổi thọ và bảo đảm an toàn vận hành.

Kích thước và kiểu kết nối

Van có thể sử dụng kết nối ren, mặt bích, clamp hoặc hàn. Kích thước cần phù hợp với đường kính đường ống. Điều này giúp bảo đảm độ kín và khả năng lắp đặt đồng bộ.

Cách lựa chọn đúng kỹ thuật

Chọn theo kiểu cấu tạo và chức năng

Nếu cần đóng mở nhanh nên chọn van bi. Nếu cần tổn thất áp suất thấp có thể chọn van cổng.

Việc hiểu rõ cấu tạo giúp lựa chọn đúng thiết bị cho từng ứng dụng.

Chọn theo vật liệu và môi trường sử dụng

Nước sạch có thể dùng đồng hoặc nhựa. Hơi nóng và công nghiệp nên dùng thép hoặc inox.

Môi trường ăn mòn cần vật liệu chống hóa chất phù hợp.

Chọn theo thương hiệu và chất lượng

Nên ưu tiên sản phẩm có CO, CQ và tài liệu kỹ thuật đầy đủ.

Nhà cung cấp uy tín sẽ hỗ trợ lựa chọn đúng cấu hình và bảo hành rõ ràng.

FAQ về cấu tạo của van khóa nước

Cấu tạo của van khóa nước là gì?

Đây là tập hợp các bộ phận như thân van, bộ phận đóng mở, trục, gioăng và tay điều khiển.  Mỗi bộ phận đều đóng vai trò quan trọng trong quá trình vận hành.

Cấu tạo của van khóa nước có những bộ phận nào phổ biến?

Các bộ phận phổ biến gồm thân van, bộ phận đóng mở, trục van, gioăng làm kín và tay vận hành. Một số loại còn có nắp van và bộ chèn kín chuyên dụng.

Khi lựa chọn sản phẩm cần lưu ý gì?

Cần xác định vật liệu, áp suất, nhiệt độ, kiểu kết nối và môi trường sử dụng. Ngoài ra, nên kiểm tra chất lượng gioăng và độ hoàn thiện cơ khí.

Sản phẩm này có dùng được cho hóa chất không?

Có thể sử dụng nếu chọn inox hoặc nhựa chuyên dụng tương thích với hóa chất. Cần kiểm tra bảng tương thích vật liệu trước khi sử dụng.

Mua sản phẩm chính hãng ở đâu?

Nên lựa chọn các đơn vị chuyên cung cấp van công nghiệp có đầy đủ CO, CQ và hỗ trợ kỹ thuật. Nhà cung cấp uy tín sẽ tư vấn đúng chủng loại và bảo hành minh bạch.

Kết luận

Hiểu rõ cấu tạo van khóa nước giúp người sử dụng lựa chọn đúng sản phẩm, vận hành hiệu quả và xử lý sự cố chính xác hơn trong thực tế. Từ thân van, bộ phận đóng mở đến gioăng và trục điều khiển, mỗi chi tiết đều ảnh hưởng trực tiếp đến độ kín, độ bền và độ an toàn của hệ thống. Khi lựa chọn đúng cấu tạo của van khóa nước phù hợp với môi trường sử dụng, thiết bị sẽ hoạt động ổn định và bền bỉ trong thời gian dài.
