Ball Valve Flange Type và ứng dụng trong hệ thống đường ống công nghiệp

Ball Valve Flange Type là dòng van bi sử dụng kết nối mặt bích để lắp đặt với hệ thống đường ống công nghiệp. Đây là một trong những loại van được sử dụng phổ biến nhất hiện nay nhờ khả năng đóng mở nhanh, độ kín gần như tuyệt đối và khả năng làm việc ổn định trong nhiều điều kiện áp suất, nhiệt độ khác nhau. Thiết bị được ứng dụng rộng rãi trong hệ thống cấp thoát nước, dầu khí, hóa chất, thực phẩm, HVAC, xử lý nước và nhiều ngành công nghiệp khác. So với van bi ren, kết nối mặt bích mang lại khả năng chịu áp lực cao hơn, độ chắc chắn tốt hơn và phù hợp với các đường ống kích thước lớn. Với cấu tạo đơn giản nhưng hiệu quả, sản phẩm trở thành lựa chọn hàng đầu cho nhiều dự án công nghiệp hiện đại.

Giới thiệu về Ball Valve Flange

Ball Valve Flange là gì

Ball valve là loại van sử dụng viên bi có lỗ xuyên tâm để kiểm soát dòng lưu chất. Khi viên bi xoay một góc 90 độ, dòng chảy sẽ được mở hoàn toàn hoặc đóng hoàn toàn tùy theo vị trí của lỗ xuyên tâm.

Phiên bản kết nối mặt bích sử dụng các mặt bích tiêu chuẩn để liên kết với đường ống bằng bulong và đai ốc. Thiết kế này giúp tạo liên kết chắc chắn, chịu rung động tốt và phù hợp với hệ thống áp suất cao.

Trong thực tế, thiết bị được sử dụng cho nhiều loại lưu chất như nước, khí nén, hơi nóng, dầu, hóa chất và nhiều môi trường công nghiệp khác.

Vai trò của Ball Valve Flange trong hệ thống

Thiết bị giúp cô lập hoặc cho phép dòng lưu chất đi qua đường ống một cách nhanh chóng và hiệu quả.

Khả năng đóng kín cao giúp hạn chế thất thoát lưu chất và nâng cao hiệu quả vận hành của toàn bộ hệ thống.

Ngoài ra, sản phẩm còn hỗ trợ công tác bảo trì, sửa chữa và vận hành hệ thống một cách an toàn hơn.

Đặc điểm nổi bật của Ball Valve Flange

Khả năng đóng mở nhanh chỉ với góc xoay 90 độ.

Độ kín cao giúp hạn chế tối đa hiện tượng rò rỉ.

Kết nối mặt bích chắc chắn phù hợp với đường ống kích thước lớn.

Tổn thất áp suất thấp khi van ở trạng thái mở hoàn toàn.

Tuổi thọ cao và yêu cầu bảo trì thấp.

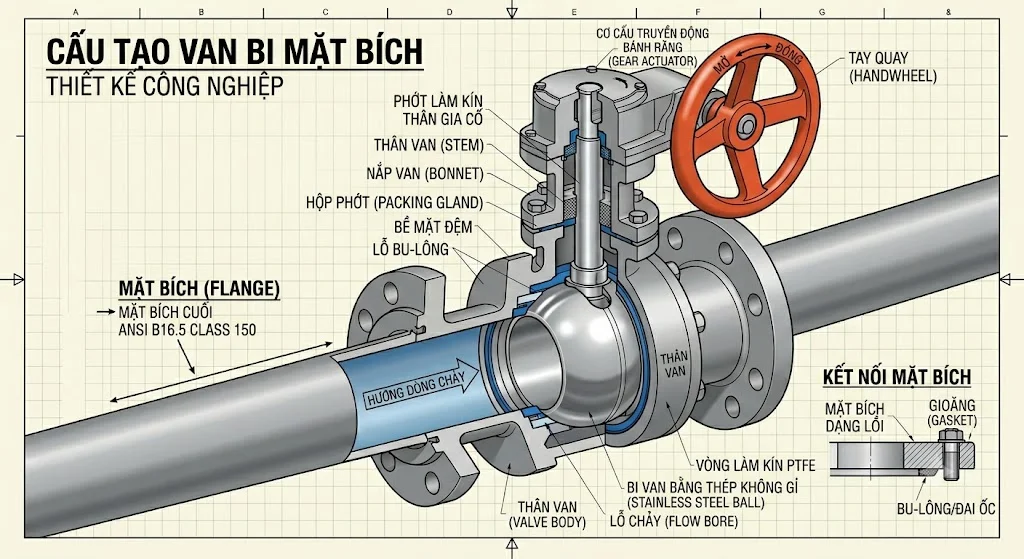

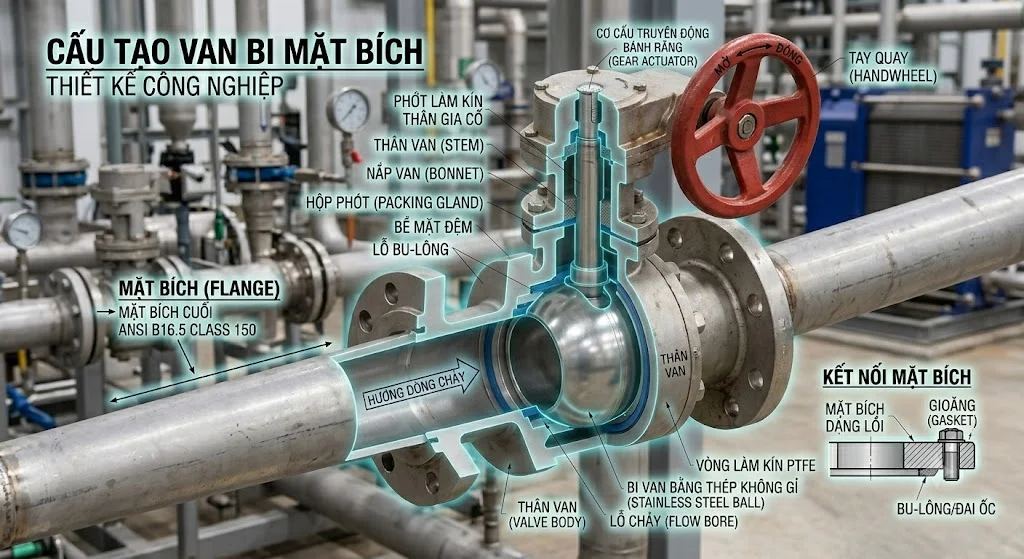

Cấu tạo của Ball Valve Flange

Thân van

Thân van là bộ phận chính chứa toàn bộ các chi tiết bên trong.

Vật liệu chế tạo phổ biến gồm inox, thép carbon, thép đúc, gang hoặc gang dẻo tùy theo điều kiện vận hành.

Khả năng chịu áp lực và chống ăn mòn của thân van quyết định tuổi thọ thiết bị.

Viên bi van

Viên bi là bộ phận trực tiếp thực hiện chức năng đóng mở dòng lưu chất.

Trên viên bi có lỗ xuyên tâm được gia công chính xác để bảo đảm lưu lượng và độ kín.

Bề mặt viên bi thường được đánh bóng nhằm giảm ma sát và tăng tuổi thọ làm việc.

Trục van

Trục van kết nối giữa tay điều khiển hoặc bộ truyền động với viên bi bên trong.

Chi tiết này thường được chế tạo từ inox có độ bền cơ học cao.

Trục van đóng vai trò truyền lực trong suốt quá trình vận hành.

Gioăng làm kín

Gioăng làm kín giúp ngăn chặn hiện tượng rò rỉ giữa viên bi và thân van.

Các vật liệu phổ biến gồm PTFE, RPTFE, PEEK hoặc kim loại đối với các ứng dụng nhiệt độ cao.

Đây là bộ phận ảnh hưởng trực tiếp đến độ kín của van.

Mặt bích kết nối

Mặt bích được thiết kế theo các tiêu chuẩn quốc tế như ANSI, JIS, DIN hoặc BS.

Bộ phận này giúp liên kết van với hệ thống đường ống một cách chắc chắn và an toàn.

Tay gạt hoặc bộ truyền động

Van có thể được điều khiển bằng tay gạt, hộp số, khí nén hoặc động cơ điện.

Tùy theo yêu cầu vận hành mà người dùng có thể lựa chọn phương thức điều khiển phù hợp.

Nguyên lý hoạt động của Ball Valve Flange Type

Trạng thái mở hoàn toàn

Khi tay gạt hoặc bộ truyền động xoay viên bi sao cho lỗ xuyên tâm song song với hướng dòng chảy, lưu chất sẽ đi qua van một cách dễ dàng.

Ở trạng thái này, tổn thất áp suất rất thấp.

Lưu lượng được duy trì gần như tối đa.

Trạng thái đóng hoàn toàn

Khi viên bi xoay 90 độ, phần đặc của viên bi sẽ chắn ngang dòng chảy.

Lưu chất không thể đi qua van.

Độ kín cao giúp ngăn ngừa rò rỉ hiệu quả.

Quá trình chuyển đổi trạng thái

Quá trình đóng mở diễn ra nhanh chóng nhờ thiết kế xoay góc phần tư.

Điều này giúp tiết kiệm thời gian vận hành và giảm hao mòn cơ khí.

Các loại Ball Valve Flange phổ biến

Full Port Ball Valve Flange Type

Loại này có đường kính lỗ xuyên tâm bằng với đường kính đường ống.

Lưu lượng đi qua gần như không bị cản trở.

Sản phẩm phù hợp với các hệ thống yêu cầu lưu lượng lớn.

Reduced Port Ball Valve Flange

Đường kính lỗ xuyên tâm nhỏ hơn đường kính đường ống.

Thiết kế này giúp giảm chi phí sản xuất và trọng lượng van.

Loại này phù hợp với các hệ thống không yêu cầu lưu lượng tối đa.

Floating Ball Valve Flange Type

Viên bi được giữ bởi hai seat làm kín và có khả năng dịch chuyển nhẹ dưới áp lực lưu chất.

Đây là loại phổ biến nhất trong các ứng dụng công nghiệp thông thường.

Trunnion Mounted Ball Valve Flange Type

Viên bi được cố định bằng các trục đỡ phía trên và phía dưới.

Thiết kế này phù hợp với kích thước lớn và áp suất cao.

Sản phẩm thường được sử dụng trong ngành dầu khí và năng lượng.

Ứng dụng của Ball Valve Flange

Hệ thống cấp nước và xử lý nước

Thiết bị được sử dụng để kiểm soát dòng nước trong các nhà máy xử lý nước và hệ thống cấp nước đô thị.

Khả năng đóng kín cao giúp giảm thất thoát nước.

Đây là một trong những ứng dụng phổ biến nhất hiện nay.

Ngành dầu khí

Các hệ thống vận chuyển dầu và khí đòi hỏi độ an toàn cao và khả năng chịu áp lực lớn.

Thiết bị đáp ứng tốt các yêu cầu này nhờ cấu trúc chắc chắn và độ kín vượt trội.

Ngành hóa chất

Nhiều dòng sản phẩm được chế tạo từ inox hoặc vật liệu đặc biệt để làm việc trong môi trường ăn mòn.

Khả năng tương thích với nhiều loại hóa chất giúp sản phẩm được sử dụng rộng rãi.

Hệ thống HVAC

Trong các hệ thống điều hòa trung tâm, thiết bị được sử dụng để kiểm soát nước lạnh và nước nóng.

Khả năng vận hành ổn định giúp nâng cao hiệu suất toàn bộ hệ thống.

Nhà máy công nghiệp

Các ngành thực phẩm, dược phẩm, giấy, xi măng và năng lượng đều sử dụng sản phẩm này trong quá trình sản xuất.

Độ bền cao giúp giảm chi phí vận hành và bảo trì.

Cách lựa chọn Ball Valve Flange Type phù hợp

Chọn theo kích thước đường ống

Kích thước van phải tương thích với đường kính danh nghĩa của hệ thống.

Việc lựa chọn đúng giúp bảo đảm lưu lượng và hiệu quả vận hành.

Chọn theo tiêu chuẩn mặt bích

Cần xác định tiêu chuẩn ANSI, JIS, DIN hoặc BS đang sử dụng trong hệ thống.

Điều này giúp tránh sai lệch khi lắp đặt.

Chọn theo áp suất làm việc

Áp suất vận hành phải nằm trong giới hạn cho phép của thiết bị.

Thông số này ảnh hưởng trực tiếp đến độ an toàn của hệ thống.

Chọn theo vật liệu chế tạo

Inox phù hợp với môi trường ăn mòn và yêu cầu vệ sinh cao.

Thép carbon phù hợp với môi trường công nghiệp thông thường.

Gang thường được sử dụng trong hệ thống nước.

Chọn theo phương thức điều khiển

Có thể lựa chọn điều khiển tay, khí nén hoặc điện tùy theo yêu cầu vận hành.

Hệ thống tự động hóa thường ưu tiên các phiên bản điều khiển từ xa.

FAQ về Ball Valve Flange Type

Ball Valve Flange Type là gì?

Đây là van bi sử dụng kết nối mặt bích để lắp đặt vào hệ thống đường ống công nghiệp.

Thiết bị được sử dụng để đóng mở hoặc cô lập dòng lưu chất.

Ball Valve Flange có những loại nào phổ biến?

Các loại phổ biến gồm Full Port, Reduced Port, Floating Ball và Trunnion Mounted.

Mỗi loại phù hợp với các điều kiện vận hành khác nhau.

Khi lựa chọn sản phẩm cần lưu ý gì?

Cần xác định kích thước, tiêu chuẩn mặt bích, áp suất làm việc và vật liệu chế tạo.

Ngoài ra nên lựa chọn sản phẩm từ nhà sản xuất uy tín.

Ball Valve Flange có dùng cho hóa chất được không?

Có. Các dòng inox hoặc vật liệu đặc biệt được thiết kế để làm việc trong môi trường hóa chất và ăn mòn.

Cần lựa chọn vật liệu phù hợp với loại hóa chất cụ thể.

Mua sản phẩm chính hãng ở đâu?

Nên lựa chọn các đơn vị chuyên cung cấp van công nghiệp có đầy đủ CO, CQ và tài liệu kỹ thuật.

Nhà cung cấp uy tín sẽ hỗ trợ lựa chọn sản phẩm phù hợp và bảo đảm chính sách bảo hành đầy đủ.

Kết luận

Trong các hệ thống đường ống công nghiệp hiện đại, Ball Valve Flange Type là giải pháp đóng mở lưu chất hiệu quả nhờ độ kín cao, khả năng vận hành nhanh và kết nối mặt bích chắc chắn. Với nhiều tùy chọn về vật liệu, áp suất và phương thức điều khiển, Ball Valve Flange Type đáp ứng tốt nhu cầu sử dụng trong các ngành nước, dầu khí, hóa chất, HVAC và nhiều lĩnh vực công nghiệp khác.
