Tìm hiểu về ANSI B16.5 RF Flange

ANSI B16.5 RF Flange là một trong những loại mặt bích tiêu chuẩn được sử dụng phổ biến trong các hệ thống đường ống công nghiệp. Nhờ thiết kế đặc biệt với bề mặt nâng (Raised Face), loại mặt bích này giúp tăng độ kín khít của mối nối và đảm bảo khả năng chịu áp lực cao. Trong nhiều ngành như dầu khí, hóa chất, năng lượng và cấp nước, ANSI B16.5 RF Flange đóng vai trò quan trọng trong việc kết nối các đường ống và thiết bị.

ANSI B16.5 RF Flange là gì

Khái niệm tiêu chuẩn ANSI B16.5

ANSI B16.5 là tiêu chuẩn do Viện Tiêu chuẩn Quốc gia Hoa Kỳ ban hành, quy định các thông số kỹ thuật của mặt bích và phụ kiện mặt bích. Tiêu chuẩn này bao gồm kích thước, cấp áp suất, vật liệu và phương pháp kết nối nhằm đảm bảo các sản phẩm tương thích với nhau trong hệ thống đường ống.

Theo tiêu chuẩn này, các mặt bích có kích thước từ 1/2 inch đến 24 inch và được thiết kế cho nhiều cấp áp suất khác nhau như Class 150, Class 300, Class 600, Class 900, Class 1500 và Class 2500.

RF Flange là gì

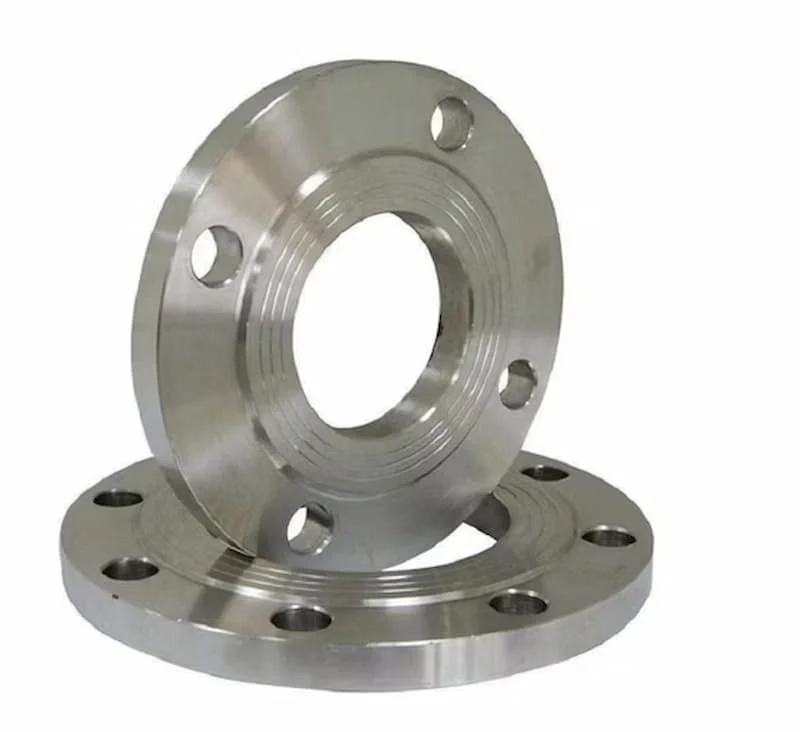

RF Flange (Raised Face Flange) là loại mặt bích có phần bề mặt kết nối được nâng cao so với phần còn lại của mặt bích. Thiết kế này giúp tạo ra vùng tiếp xúc tốt hơn với gioăng làm kín, từ đó tăng khả năng chống rò rỉ của mối nối.

Đặc điểm của ANSI B16.5 RF Flange

Thiết kế bề mặt nâng ANSI B16.5 RF Flange

Phần Raised Face giúp tập trung lực siết bu lông vào vùng tiếp xúc với gioăng, tạo độ kín cao hơn so với các loại mặt bích phẳng.

Khả năng chịu áp lực cao

Mặt bích RF theo tiêu chuẩn ANSI B16.5 được thiết kế để chịu được áp suất lớn trong hệ thống công nghiệp. Điều này giúp đảm bảo an toàn cho các hệ thống dẫn chất lỏng hoặc khí.

Độ bền và độ ổn định cao

Nhờ được sản xuất từ các vật liệu như thép carbon, thép hợp kim hoặc thép không gỉ, ANSI B16.5 RF Flange có độ bền cao và khả năng chống ăn mòn tốt.

Các loại ANSI B16.5 RF Flange phổ biến

Loại mặt bích này có phần cổ dài được hàn trực tiếp vào đường ống. Nó thường được sử dụng trong các hệ thống áp suất và nhiệt độ cao. Slip On Flange được lắp vào đầu ống và hàn cố định. Loại này dễ lắp đặt và thường được dùng trong các hệ thống áp suất trung bình.

Mặt bích ren có ren bên trong và được kết nối với ống bằng cách vặn ren. Loại này thường được sử dụng trong các hệ thống áp suất thấp. Blind Flange được sử dụng để bịt kín đầu đường ống hoặc thiết bị trong hệ thống.

Ứng dụng của ANSI B16.5 RF Flange

Trong hệ thống dẫn dầu và khí, ANSI B16.5 RF Flange giúp đảm bảo độ kín và khả năng chịu áp lực của các mối nối. Các nhà máy hóa chất sử dụng loại mặt bích này để kết nối đường ống dẫn hóa chất, đảm bảo an toàn và hạn chế rò rỉ.

Trong các nhà máy điện, RF Flange được sử dụng để kết nối các thiết bị trong hệ thống dẫn hơi hoặc nước áp lực cao. Trong các hệ thống cấp nước công nghiệp, mặt bích ANSI B16.5 RF giúp kết nối đường ống với van hoặc thiết bị điều khiển.

Lợi ích khi sử dụng ANSI B16.5 RF Flange

Vì tuân theo tiêu chuẩn ANSI B16.5 nên các mặt bích RF có thể dễ dàng kết nối với các thiết bị và phụ kiện khác trong hệ thống. Thiết kế Raised Face giúp gioăng làm kín hoạt động hiệu quả hơn, giảm nguy cơ rò rỉ trong hệ thống.

Hướng dẫn lắp đặt ANSI B16.5 RF Flange

Trước khi lắp đặt cần kiểm tra bề mặt mặt bích và gioăng để đảm bảo không có vết nứt hoặc hư hỏng. Các bu lông cần được siết theo thứ tự chéo để lực phân bố đều trên toàn bộ mặt bích. Điều này giúp tránh hiện tượng rò rỉ hoặc biến dạng mặt bích.

Sau khi hoàn thành lắp đặt cần kiểm tra áp suất và độ kín của hệ thống để đảm bảo mối nối hoạt động ổn định.

Kết luận

ANSI B16.5 RF Flange là một trong những loại mặt bích được sử dụng phổ biến trong các hệ thống đường ống công nghiệp. Với thiết kế bề mặt nâng, khả năng chịu áp lực cao và độ kín tốt, loại mặt bích này giúp đảm bảo an toàn và hiệu quả cho hệ thống.

Nhờ tính tiêu chuẩn hóa và độ bền cao, ANSI B16.5 RF Flange tiếp tục là giải pháp kết nối quan trọng trong nhiều ngành công nghiệp hiện đại.
