Q41F 16P là gì? Thông số, cấu tạo và ứng dụng van bi inox Q41F 16P

Q41F 16P là ký hiệu của dòng van bi inox mặt bích, thường được sử dụng trong các hệ thống đường ống công nghiệp. Trong đó, “Q” là van bi, “41” là kiểu kết nối mặt bích, “F” là vật liệu thân inox, và “16P” thể hiện áp suất làm việc PN16. Đây là loại van có khả năng đóng mở nhanh, độ kín cao và chịu được môi trường ăn mòn. Vì vậy, Q41F - 16P được sử dụng rộng rãi trong ngành nước, hóa chất, thực phẩm và xử lý nước.

Q41F - 16P là gì và ý nghĩa ký hiệu

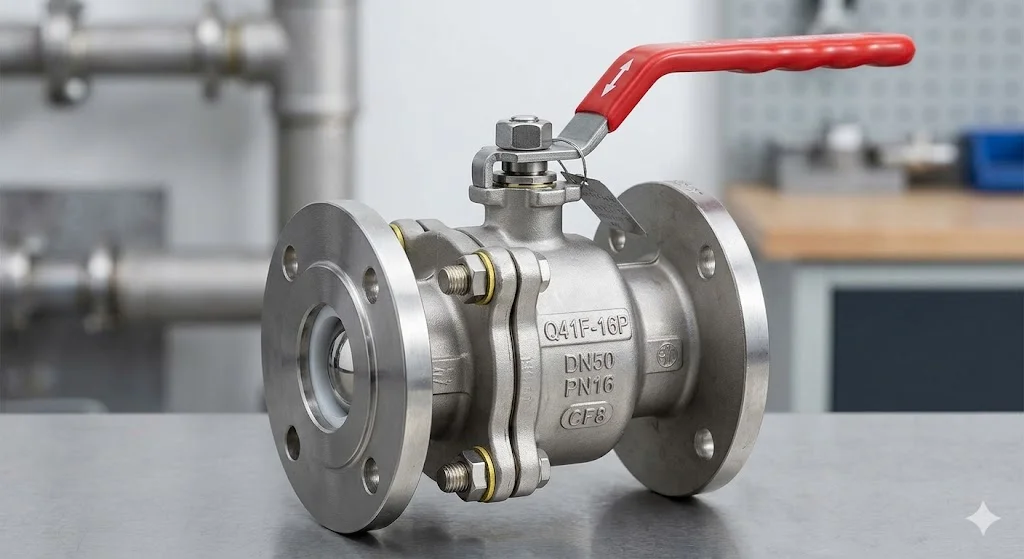

Giải thích chi tiết ký hiệu Q41F - 16P

Q41F - 16P là cách mã hóa theo tiêu chuẩn của Trung Quốc, giúp nhận diện nhanh đặc tính của van. Trong đó, “Q” đại diện cho van bi (ball valve), “41” thể hiện kiểu kết nối mặt bích hai đầu, phù hợp với các hệ thống đường ống lớn. Ký hiệu “F” thường chỉ vật liệu inox hoặc lớp lót PTFE bên trong giúp tăng khả năng chống ăn mòn và độ kín. “16P” là áp suất làm việc PN16, tương đương khoảng 16 bar, phù hợp với đa số hệ thống công nghiệp trung bình. Trong thực tế, việc hiểu đúng ký hiệu giúp kỹ sư và thợ kỹ thuật chọn đúng loại van mà không cần tra cứu quá nhiều thông tin. Vì vậy, đây là kiến thức cơ bản nhưng rất quan trọng.

Phân biệt Q41F với các dòng van khác

Q41F khác với các dòng van như Q11F (van bi ren) hay Q71F (van wafer) chủ yếu ở kiểu kết nối và phạm vi ứng dụng. Van Q41F sử dụng mặt bích nên có độ chắc chắn cao, phù hợp với hệ thống áp lực lớn và đường kính ống lớn. Trong khi đó, Q11F thường dùng cho hệ thống nhỏ và dễ tháo lắp, còn Q71F dùng trong không gian hạn chế. Trong thực tế, nếu chọn sai loại van sẽ gây khó khăn khi lắp đặt hoặc không đáp ứng được yêu cầu áp lực. Vì vậy, cần phân biệt rõ từng loại để sử dụng đúng mục đích.

Cấu tạo và nguyên lý hoạt động của Q41F 16P

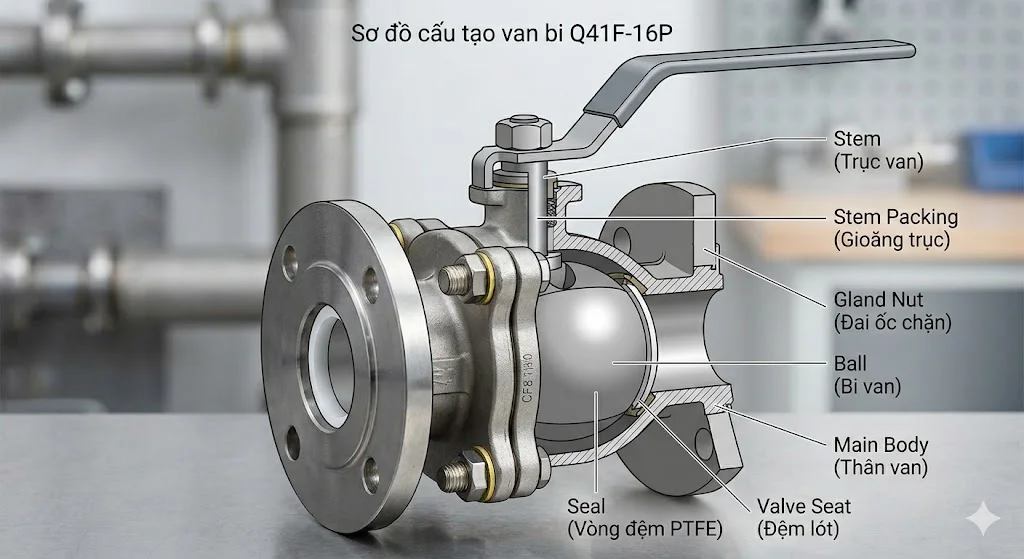

Cấu tạo của van bi Q41F - 16P

Van Q41F - 16P có cấu tạo gồm thân van inox, bi van, trục van, gioăng kín và bộ truyền động. Thân van được đúc nguyên khối giúp chịu áp lực tốt và hạn chế rò rỉ. Bi van bên trong có lỗ xuyên tâm, khi xoay sẽ cho phép hoặc ngăn dòng chảy. Gioăng thường làm từ PTFE giúp tăng độ kín và chống ăn mòn. Trong thực tế, cấu tạo đơn giản nhưng yêu cầu độ chính xác cao trong gia công để đảm bảo kín tuyệt đối. Vì vậy, chất lượng sản xuất ảnh hưởng trực tiếp đến hiệu quả vận hành.

Nguyên lý hoạt động thực tế

Nguyên lý hoạt động của Q41F - 16P dựa trên chuyển động xoay 90 độ của bi van. Khi tay gạt hoặc bộ truyền động xoay, lỗ trên bi sẽ thẳng hàng với dòng chảy để mở van hoặc vuông góc để đóng van. Nhờ cơ chế này, van có thể đóng mở nhanh và không gây cản trở dòng chảy khi mở hoàn toàn. Trong thực tế, đây là ưu điểm lớn so với van cổng hoặc van cầu. Tuy nhiên, van bi không phù hợp để điều tiết lưu lượng liên tục vì dễ làm mòn bề mặt bi và gioăng. Vì vậy, nên sử dụng đúng chức năng đóng/mở.

Thông số kỹ thuật và ứng dụng của Q41F - 16P

Thông số kỹ thuật cơ bản

Van Q41F 16P có nhiều kích thước từ DN15 đến DN300 hoặc lớn hơn tùy nhà sản xuất. Áp suất làm việc PN16 phù hợp với hệ thống nước, khí và hóa chất nhẹ. Nhiệt độ làm việc thường từ -10°C đến 180°C tùy vật liệu gioăng. Kết nối mặt bích theo tiêu chuẩn DIN, JIS hoặc ANSI giúp dễ dàng lắp đặt. Trong thực tế, cần kiểm tra kỹ tiêu chuẩn mặt bích để tránh sai lệch khi thi công. Vì vậy, thông số kỹ thuật là yếu tố cần kiểm tra trước khi mua.

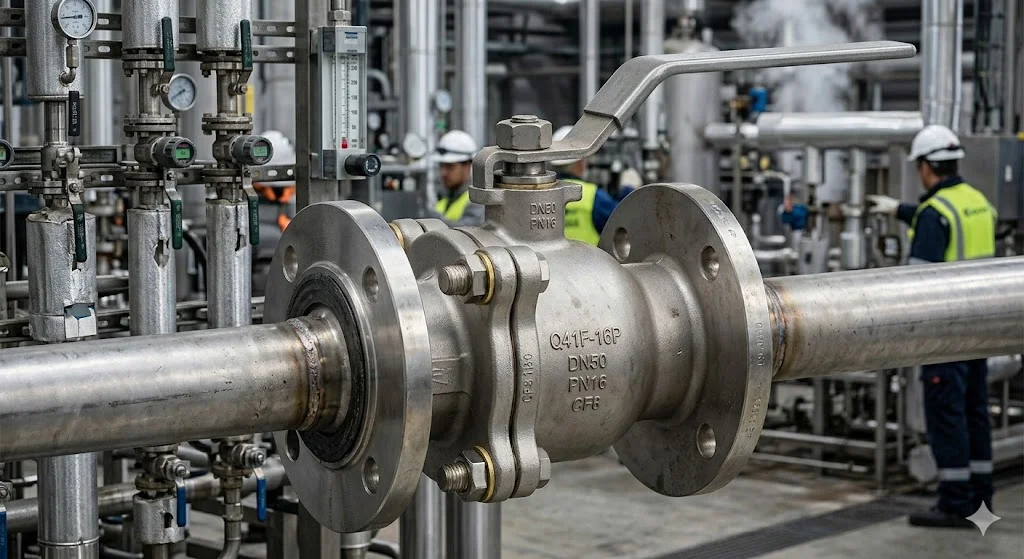

Ứng dụng trong thực tế công nghiệp

Q41F - 16P được sử dụng rộng rãi trong hệ thống cấp nước, xử lý nước thải, thực phẩm và hóa chất. Nhờ vật liệu inox, van có khả năng chống ăn mòn tốt và đảm bảo vệ sinh trong ngành thực phẩm. Ngoài ra, van còn được dùng trong hệ thống khí nén và dầu nhẹ. Trong thực tế, đây là dòng van đa dụng, có thể sử dụng trong nhiều môi trường khác nhau. Vì vậy, Q41F - 16P là lựa chọn phổ biến trong các nhà máy và công trình.

Cách chọn van Q41F - 16P đúng kỹ thuật

Chọn theo áp suất và kích thước hệ thống

Việc chọn đúng áp suất PN16 là rất quan trọng để đảm bảo an toàn khi vận hành. Nếu hệ thống có áp suất cao hơn, cần chọn loại PN25 hoặc PN40. Ngoài ra, kích thước DN phải phù hợp với đường ống để tránh giảm lưu lượng. Trong thực tế, nhiều lỗi xảy ra do chọn sai thông số kỹ thuật. Vì vậy, cần kiểm tra kỹ trước khi mua.

Chọn theo vật liệu và môi trường sử dụng

Với môi trường nước sạch hoặc thực phẩm, inox 304 là lựa chọn phổ biến. Nếu môi trường có hóa chất mạnh hoặc nước biển, nên chọn inox 316 để tăng độ bền. Việc chọn sai vật liệu có thể gây ăn mòn nhanh và hỏng van. Trong thực tế, chi phí thay thế sẽ rất lớn. Vì vậy, cần chọn đúng vật liệu ngay từ đầu.

Chọn theo kiểu vận hành

Van Q41F - 16P có thể vận hành bằng tay gạt, tay quay hoặc điều khiển điện/khí nén. Với hệ thống nhỏ, tay gạt là đủ. Với hệ thống tự động, nên dùng bộ điều khiển để tăng hiệu quả. Trong thực tế, lựa chọn kiểu vận hành ảnh hưởng trực tiếp đến chi phí và khả năng vận hành. Vì vậy, cần cân nhắc kỹ.

FAQ – Câu hỏi thường gặp về Q41F - 16P

Q41F 16P có phải luôn là inox 304 không

Không phải tất cả van Q41F - 16P đều là inox 304, mặc dù đây là loại phổ biến nhất trên thị trường. Một số nhà sản xuất có thể sử dụng inox 316 cho môi trường khắc nghiệt hơn hoặc thậm chí inox 201 để giảm giá thành. Trong thực tế, nếu không kiểm tra kỹ thông số vật liệu, rất dễ mua phải loại không phù hợp với môi trường sử dụng. Ví dụ, dùng inox 201 trong môi trường ẩm hoặc hóa chất nhẹ sẽ nhanh bị ăn mòn. Vì vậy, khi mua cần yêu cầu rõ chứng chỉ vật liệu hoặc test thực tế để đảm bảo đúng chất lượng.

Van Q41F - 16P có dùng để điều tiết lưu lượng được không

Van bi như Q41F - 16P không được thiết kế để điều tiết lưu lượng liên tục mà chỉ phù hợp cho đóng hoặc mở hoàn toàn. Khi để van ở trạng thái mở một phần trong thời gian dài, dòng chảy sẽ làm mài mòn bề mặt bi và gioăng PTFE, dẫn đến giảm độ kín. Trong thực tế, nhiều hệ thống bị rò rỉ sau một thời gian chính là do sử dụng sai mục đích này. Nếu cần điều tiết, nên dùng van cầu hoặc van điều tiết chuyên dụng. Vì vậy, sử dụng đúng chức năng sẽ giúp kéo dài tuổi thọ van.

Q41F - 16P chịu được áp suất tối đa bao nhiêu

Ký hiệu 16P tương đương với áp suất danh định PN16, tức khoảng 16 bar trong điều kiện tiêu chuẩn. Tuy nhiên, áp suất thực tế còn phụ thuộc vào nhiệt độ và môi trường làm việc, vì nhiệt độ cao sẽ làm giảm khả năng chịu áp của vật liệu. Trong thực tế, nếu hệ thống có áp suất dao động hoặc sốc áp, cần chọn van có hệ số an toàn cao hơn, ví dụ PN25 hoặc PN40. Ngoài ra, cần kiểm tra cả tiêu chuẩn mặt bích và bulong đi kèm để đảm bảo đồng bộ. Vì vậy, không nên chỉ nhìn ký hiệu mà cần đánh giá toàn bộ điều kiện vận hành.

Van Q41F - 16P có dùng được cho hóa chất không

Van Q41F - 16P có thể dùng cho hóa chất nhẹ hoặc môi trường ăn mòn vừa phải nhờ vật liệu inox và gioăng PTFE. Tuy nhiên, không phải loại hóa chất nào cũng phù hợp, đặc biệt là các dung môi mạnh hoặc axit đậm đặc. Trong thực tế, nếu dùng sai vật liệu, van có thể bị ăn mòn nhanh hoặc hỏng gioăng, dẫn đến rò rỉ nguy hiểm. Với môi trường khắc nghiệt, nên chọn inox 316 hoặc vật liệu chuyên dụng như nhựa PVDF. Vì vậy, cần kiểm tra kỹ tính tương thích hóa học trước khi sử dụng.

Có nên dùng Q41F  -16P ngoài trời lâu dài không

Van Q41F - 16P hoàn toàn có thể dùng ngoài trời nếu được làm từ inox chất lượng tốt như 304 hoặc 316. Tuy nhiên, môi trường ngoài trời có thể có độ ẩm cao, bụi bẩn hoặc hóa chất trong không khí, ảnh hưởng đến tuổi thọ van theo thời gian. Trong thực tế, nếu không bảo trì định kỳ, các bộ phận như tay gạt hoặc bulong có thể bị kẹt hoặc gỉ nhẹ. Ngoài ra, nên che chắn hoặc sơn phủ bổ sung nếu môi trường quá khắc nghiệt. Vì vậy, có thể dùng ngoài trời nhưng cần bảo trì đúng cách để đảm bảo độ bền lâu dài.

Kết luận

Q41F 16P là dòng van bi inox mặt bích phổ biến với độ bền cao, khả năng chống ăn mòn tốt và dễ vận hành. Khi lựa chọn đúng thông số và vật liệu, bạn sẽ đảm bảo hiệu quả sử dụng lâu dài cho hệ thống. Q41F 16P là lựa chọn tối ưu cho các hệ thống đường ống công nghiệp hiện nay.
